TOLERANZ (Zyklus G62)

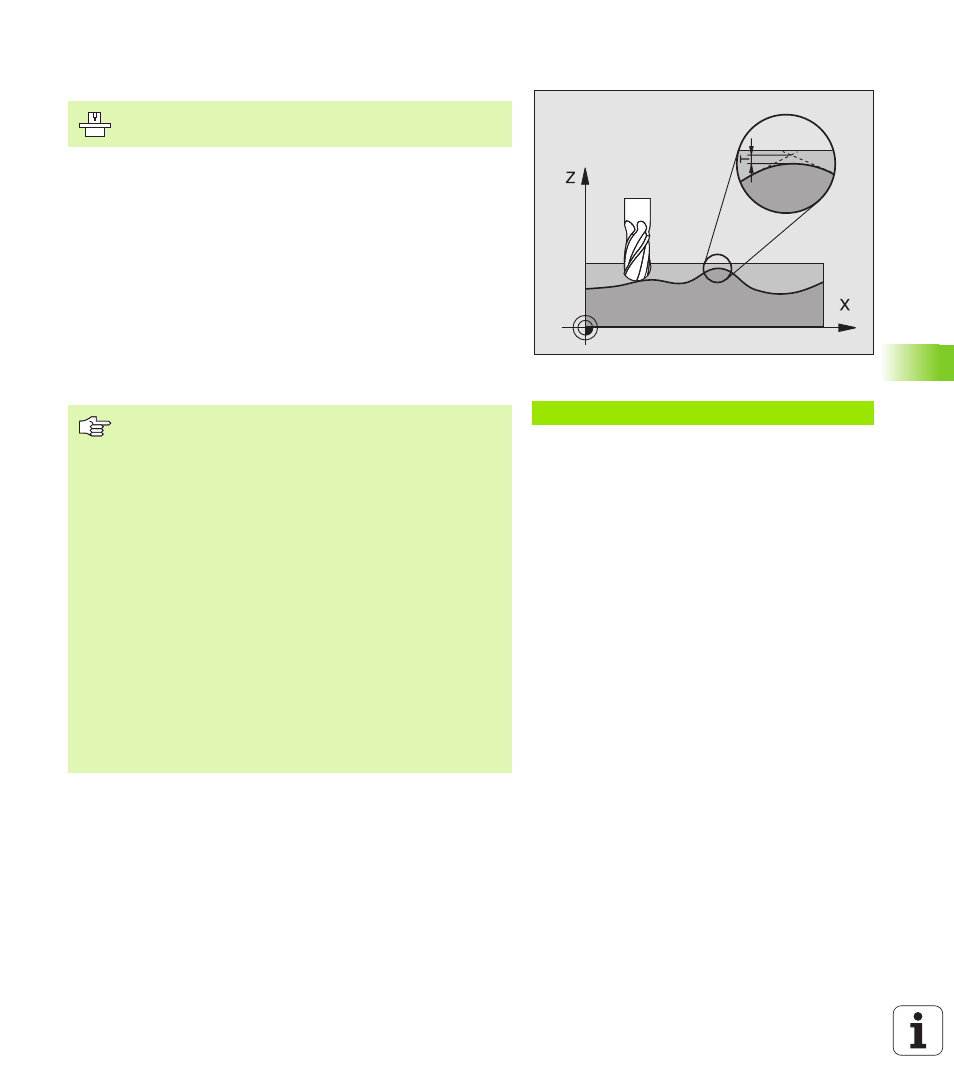

Die TNC glättet automatisch die Kontur zwischen beliebigen (unkorri-
gierten oder korrigierten) Konturelementen. Dadurch verfährt das
Werkzeug kontinuierlich auf der Werkstück-Oberfläche. Zusäztlich
wirkt die Toleranz auch bei Verfahrbewegungen auf Kreisbögen. Falls
erforderlich, reduziert die TNC den programmierten Vorschub automa-
tisch, so dass das Programm immer „ruckelfrei“ mit der schnellst-
möglichen Geschwindigkeit von der TNC abgearbeitet wird. Die defi-
nierte Toleranz wird von der TNC immer eingehalten, so dass die
Oberflächengüte erhöht und die Maschinenmechanik geschont wird.
Durch das Glätten entsteht eine Konturabweichung. Die Größe der
Konturabweichung (Toleranzwert) ist in einem Maschinen-Parameter
von Ihrem Maschinenhersteller festgelegt. Mit dem Zyklus G62 kön-
nen Sie den voreingestellten Toleranzwert verändern und unterschied-
liche Filtereinstellungen wählen.
Beispiel: NC-Satz
N78 G62 T0,05 P01 0 P02 5 *
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Beachten Sie vor dem Programmieren
Zyklus G62 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
Sie setzen Zyklus G62 zurück, indem Sie den Zyklus G62
erneut definieren und die Dialogfrage nach dem Toleranz-
wert
mit NO ENT bestätigen. Die voreingestellte Toleranz
wird durch das Rücksetzen wieder aktiv.
Der eingegebene Toleranzwert T wird von der TNC im
MM-Programm in der Maßeinheit mm und in einem Inch-
Programm in der Maßeinheit Inch interpretiert.
Wenn Sie ein Programm mit Zyklus 32 einlesen, dass als
Zyklusparameter nur den Toleranzwert T beinhaltet, fügt
die TNC ggf. die beiden restlichen Parameter mit dem
Wert 0 ein.
Je größer Sie die Toleranz eingeben, desto mehr verklei-
nert sich bei Kreisbewegungen im Regelfall der Kreis-
durchmesser. Wenn an Ihrer Maschine der HSC-Filter
aktiv ist (ggf. beim Maschinenhersteller nachfragen), kann
der Kreis auch größer werden.
