9.9 Sturzfräsen in der
geschwenkten Ebene
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie
in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür ste-
hen zwei Definitionsmöglichkeiten zur Verfügung:
Sturzfräsen durch inkrementales Verfahren einer Drehachse
Sturzfräsen über Normalenvektoren (nur Klartext-Dialog)
Sturzfräsen durch inkrementales Verfahren
einer Drehachse
8
Werkzeug freifahren
8
M128 aktivieren
8
Beliebige PLANE-Funktion definieren, Positionierverhalten beach-
ten
8
Über einen L-Satz den gewünschten Sturzwinkel in der entspre-
chenden Achse inkremental verfahren
NC-Beispielsätze:

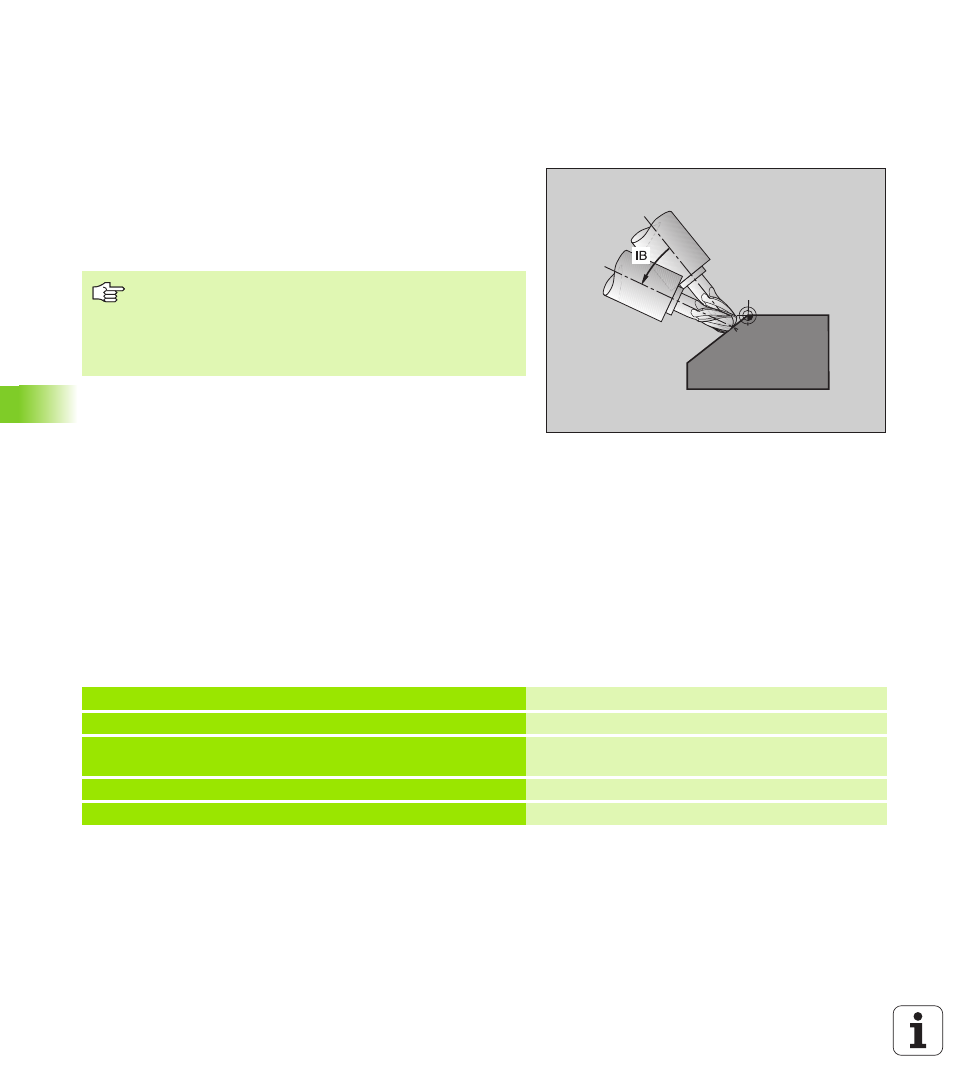

Sturzfräsen in der geschwenkten Ebene funktioniert nur
mit Radiusfräsern.
Bei 45°-Schwenkköpfen/Schwenktischen, können Sie den
Sturzwinkel auch als Raumwinkel definieren. Verwenden
Sie dazu FUNCTION TCPM (nur Klartext-Dialog).
...
N120 G00 G40 Z+50 M128 *
Auf sichere Höhe positionieren, M128 aktivieren
N130 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 *
PLANE-Funktion definieren und aktivieren
N140 G01 G91 F1000 B-17 *
Sturzwinkel einstellen
...
Bearbeitung in der geschwenkten Ebene definieren
