HEIDENHAIN iTNC 530 141

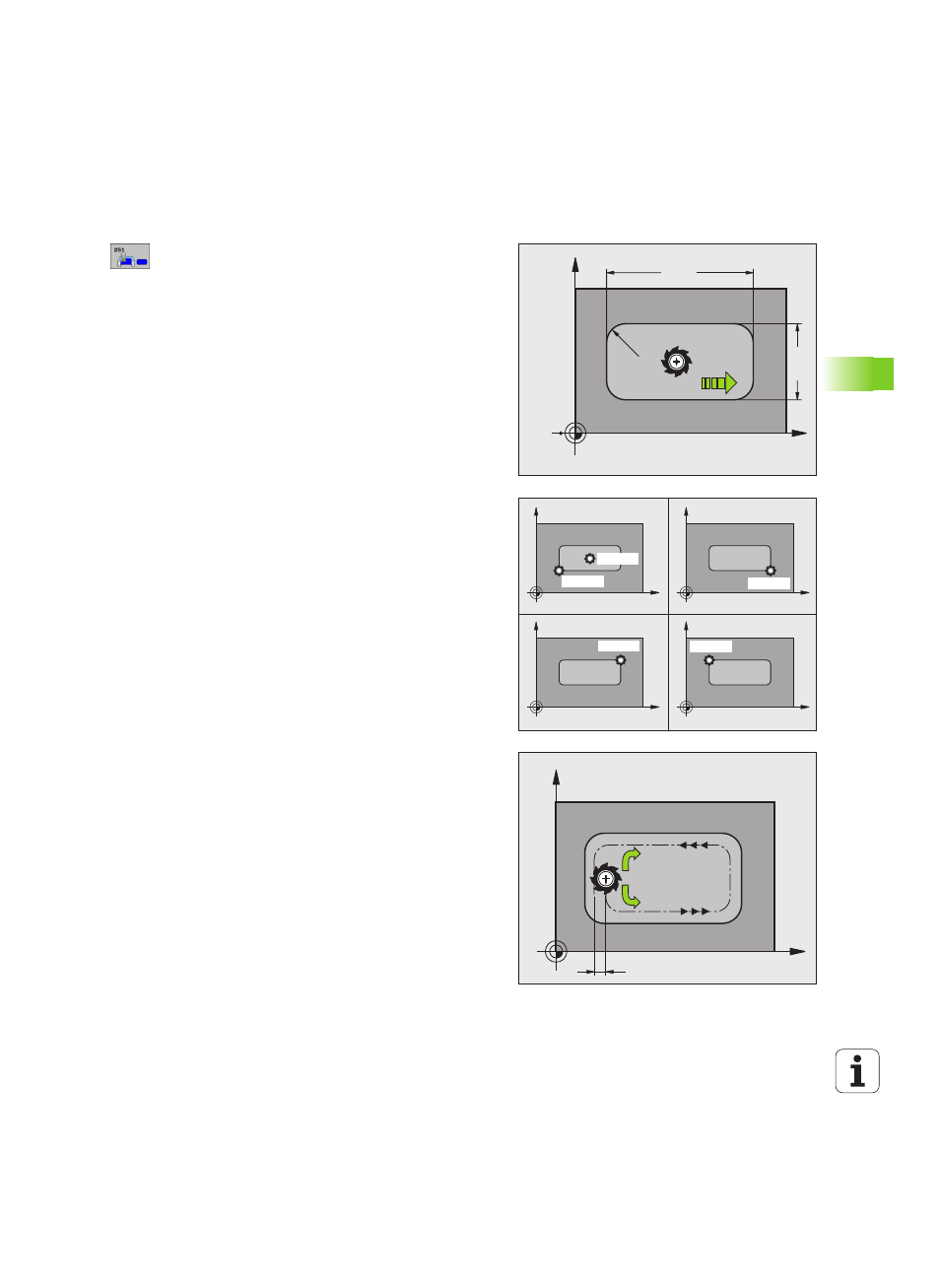

5.2 RECHTECKT
A
S
CHE (Zykl
us 251, DIN/ISO: G251)
Zyklusparameter
U Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
U 1. Seiten-Länge Q218 (inkremental): Länge der
Tasche, parallel zur Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U 2. Seiten-Länge Q219 (inkremental): Länge der
Tasche, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
U Eckenradius Q220: Radius der Taschenecke. Wenn
mit 0 eingegeben, setzt die TNC den Eckenradius
gleich dem Werkzeug-Radius. Eingabebereich 0 bis
99999,9999
U Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene. Eingabebereich 0
bis 99999,9999
U Drehlage Q224 (absolut): Winkel, um den die gesamte
Tasche gedreht wird. Das Drehzentrum liegt in der
Position, auf der das Werkzeug beim Zyklus-Aufruf
steht. Eingabebereich -360,0000 bis 360,0000
U Taschenlage Q367: Lage der Tasche bezogen auf die
Position des Werkzeuges beim Zyklus-Aufruf:
0: Werkzeugposition = Taschenmitte
1: Werkzeugposition = Linke untere Ecke
2: Werkzeugposition = Rechte untere Ecke
3: Werkzeugposition = Rechte obere Ecke
4: Werkzeugposition = Linke obere Ecke
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
alternativ PREDEF
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= +1
Q351= –1
