150 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen

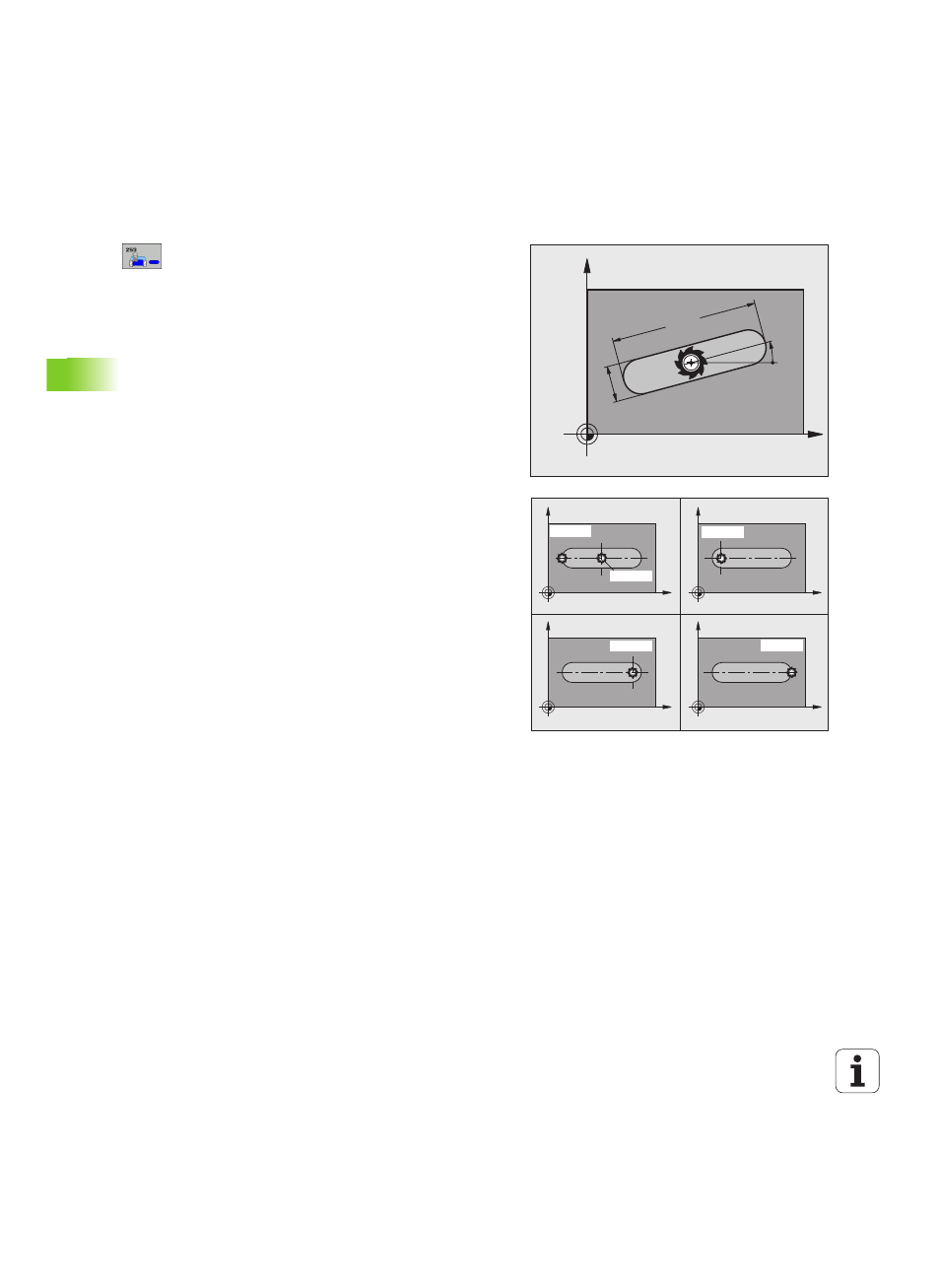

5.4 NUTENFRAESEN (Zyklus 253, DIN/ISO: G253)
Zyklusparameter
U Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
U Nutlänge Q218 (Wert parallel zur Hauptachse der
Bearbeitungsebene): Längere Seite der Nut
eingeben. Eingabebereich 0 bis 99999,9999
U Nutbreite Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser. Eingabebereich 0
bis 99999,9999
U Schlichtaufmaß Seite Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene
U Drehlage Q374 (absolut): Winkel, um den die gesamte
Nut gedreht wird. Das Drehzentrum liegt in der
Position, auf der das Werkzeug beim Zyklus-Aufruf
steht. Eingabebereich -360,000 bis 360,000
U Lage der Nut (0/1/2/3/4) Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0: Werkzeugposition = Nutmitte
1: Werkzeugposition = Linkes Ende der Nut
2: Werkzeugposition = Zentrum linker Nutkreis
3: Werkzeugposition = Zentrum rechter Nutkreis
4: Werkzeugposition = Rechtes Ende der Nut
U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U Fräsart Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
alternativ PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
