372 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.1
1
BEZUGSPUNKT T
A
S
T
S
Y
S
T
EM-A
CHSE (Zyklus 41
7,
DIN/ISO: G41
7
)
Zyklusparameter
U 1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U 1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U 1. Messpunkt 3. Achse Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse.
Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
U Nullpunkt-Nummer in Tabelle Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinate speichern soll. Bei Eingabe von
Q305=0, setzt die TNC die Anzeige automatisch so,
dass der neue Bezugspunkt auf der angetasteten
Fläche sitzt. Eingabebereich 0 bis 2999
U Neuer Bezugspunkt TS-Achse Q333 (absolut):
Koordinate in der Tastsystem-Achse, auf die die TNC
den Bezugspunkt setzen soll. Grundeinstellung = 0.
Eingabebereich -99999,9999 bis 99999,9999
U Messwert-Übergabe (0,1) Q303: Festlegen, ob der
ermittelte Bezugspunkt in der Nullpunkt-Tabelle oder
in der Preset-Tabelle abgelegt werden soll:
-1: Nicht verwenden! Wird von der TNC eingetragen,
wenn alte Programme eingelesen werden (siehe
„Berechneten Bezugspunkt speichern” auf Seite
334)
0: Ermittelten Bezugspunkt in die aktive Nullpunkt-
Tabelle schreiben. Bezugssystem ist das aktive
Werkstück-Koordinatensystem
1: Ermittelten Bezugspunkt in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)

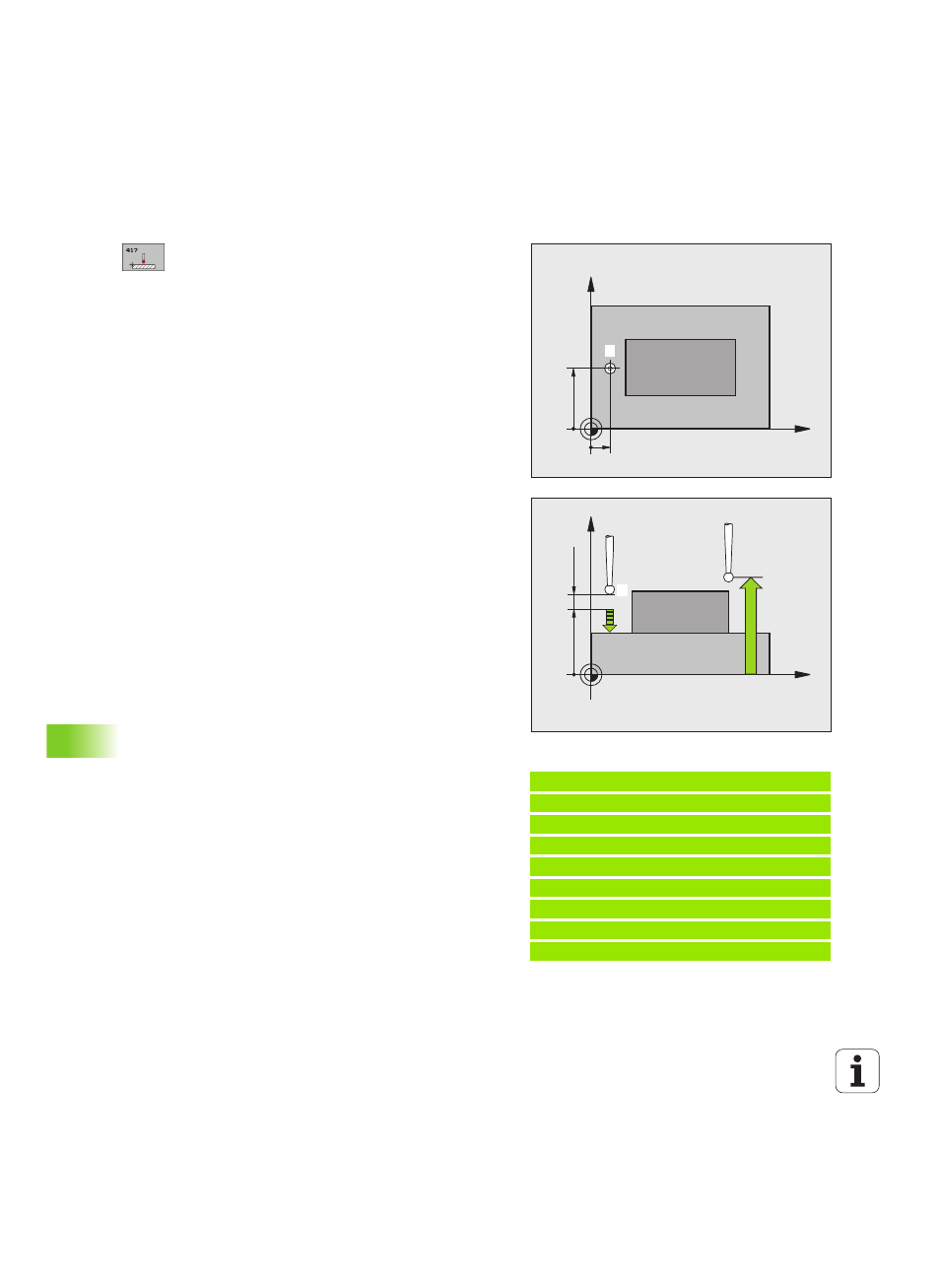

Beispiel: NC-Sätze
5 TCH PROBE 417 BZPKT TS.-ACHSE
Q263=+25 ;1. PUNKT 1. ACHSE
Q264=+25 ;1. PUNKT 2. ACHSE
Q294=+25 ;1. PUNKT 3. ACHSE
Q320=0 ;SICHERHEITS-ABST.
Q260=+50 ;SICHERE HOEHE
Q305=0 ;NR. IN TABELLE
Q333=+0 ;BEZUGSPUNKT
Q303=+1 ;MESSWERT-UEBERGABE
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
