HEIDENHAIN iTNC 530 321
14.5 GRUNDDREHUNG über eine Dr
eh
ac
hse k
o
mpensier
en (Zyklus 403, DIN/ISO: G403)
14.5 GRUNDDREHUNG über eine
Drehachse kompensieren
(Zyklus 403, DIN/ISO: G403)
Zyklusablauf

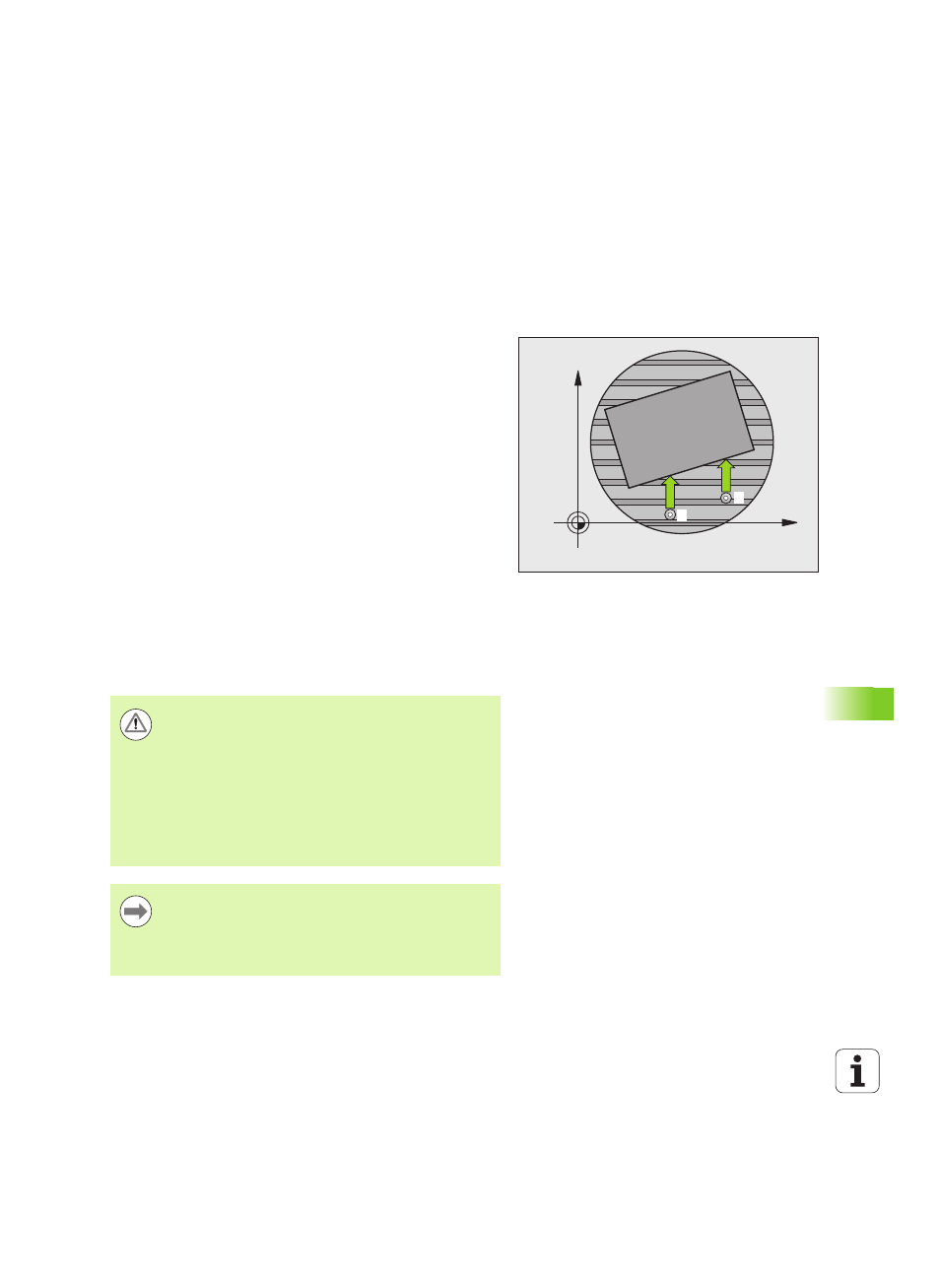

Der Tastsystem-Zyklus 403 ermittelt durch Messung zweier Punkte,
die auf einer Gerade liegen müssen, eine Werkstück-Schieflage. Die
ermittelte Werkstück-Schieflage kompensiert die TNC durch Drehung
der A-, B- oder C-Achse. Das Werkstück darf dabei beliebig auf dem
Rundtisch aufgespannt sein.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) zum
programmierten Antastpunkt
1 . Die TNC versetzt dabei das
Tastsystem um den Sicherheits-Abstand entgegen der
festgelegten Verfahrrichtung
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120 bzw. MP6360) durch
3 Anschließend fährt das Tastsystem zum nächsten Antastpunkt 2
und führt den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zurück auf die Sichere Höhe
und positioniert die im Zyklus definierte Drehachse um den
ermittelten Wert. Optional können Sie die Anzeige nach dem
Ausrichten auf 0 setzen lassen
Beim Programmieren beachten!
X
Y
1
2
Achtung Kollisionsgefahr!
Zyklus 403 können Sie nun auch bei aktiver Funktion
„Bearbeitungsebene Schwenken“ verwenden. Achten
Sie auf ausreichend große sichere Höhe, so dass beim
abschließenden Positionieren der Drehachse keine
Kollisionen entstehen können!
Die TNC führt nun keine Sinnigkeitsprüfung in Bezug auf
Antast-Positionen und Ausgleichsachse mehr durch.
Dadurch können ggf. Ausgleichsbewegung entstehen, die
um 180° versetzt sind.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC speichert den ermittelten Winkel auch im
Parameter Q150 ab.
