426 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.13 MESSEN EBENE (Z
yklus 431, DIN/ISO: G431)
16.13 MESSEN EBENE (Zyklus 431,
DIN/ISO: G431)
Zyklusablauf

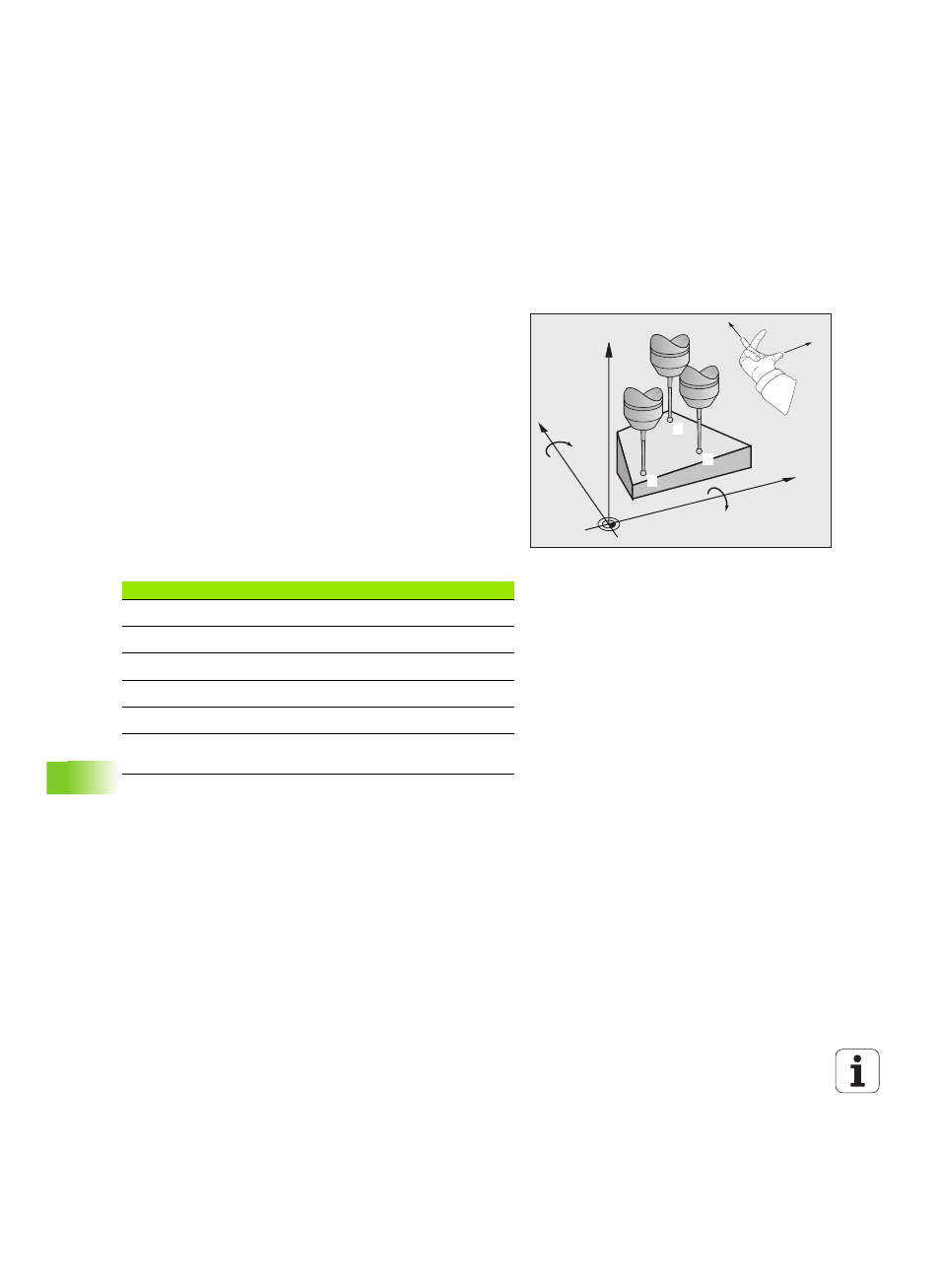

Der Tastsystem-Zyklus 431 ermittelt die Winkel einer Ebene durch
Messung dreier Punkte und legt die Werte in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) zum
programmierten Antastpunkt
1 und misst dort den ersten
Ebenenpunkt. Die TNC versetzt dabei das Tastsystem um den
Sicherheits-Abstand entgegen der Antastrichtung
2 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
2 und misst
dort den Istwert des zweiten Ebenenpunktes
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
3 und misst
dort den Istwert des dritten Ebenenpunktes
4 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die ermittelten Winkelwerte in
folgenden Q-Parametern:
X
Z
Y
1
2
3
+X
+Y
A
B
Parameter-Nummer Bedeutung
Q158 Projektionswinkel der A-Achse
Q159 Projektionswinkel der B-Achse
Q170 Raumwinkel A
Q171 Raumwinkel B
Q172 Raumwinkel C
Q173 bis Q175 Messwerte in der Tastsystem-Achse
(erste bis dritte Messung)
