HEIDENHAIN iTNC 530 211
5.3 W
e
rk
eu
g-K
o
rr
ekt
u
r

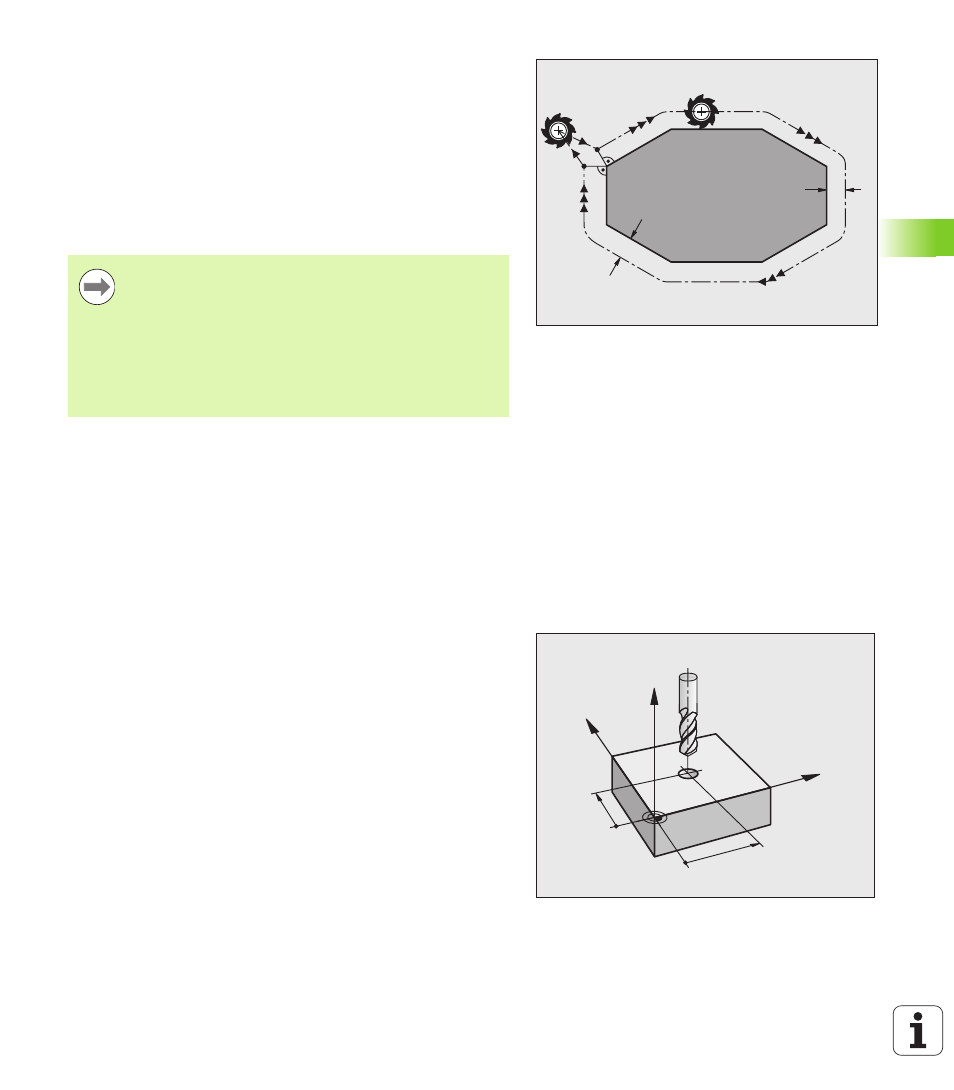

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
 G41 oder G42 für eine Radiuskorrektur
 G43 oder G44, für eine Radiuskorrektur bei einer achsparallelen
Verfahrbewegung
 G40 , wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und mit
einem Geradensatz in der Bearbeitungsebene mit G41 oder G42
verfahren wird.
Bei der Radiuskorrektur berücksichtigt die TNC Delta-Werte sowohl
aus dem T-Satz als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
+ DR
TAB
mit
Bahnbewegungen ohne Radiuskorrektur: G40
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die
programmierten Koordinaten.
Anwendung: Bohren, Vorpositionieren.
R
R
G40
G41
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
 einen Geradensatz mit G40 programmieren. Enthält der
Geradensatz lediglich eine Koordinate in der Werkzeug-
Achsrichtung, dann hebt die TNC die Radiuskorrektur
zwar auf, fährt die Korrektur in der Bearbeitungsebene
jedoch nicht heraus.
 einen PGM CALL programmieren
 ein neues Programm mit PGM MGT anwählen
R : Werkzeug-Radius R aus G99-Satz oder Werkzeug-
Tabelle
DR
TOOL CALL
: Aufmaß DR für Radius aus T-Satz (von der
Positionsanzeige nicht berücksichtigt)
DR
TAB:
Aufmaß DR für Radius aus der Werkzeug-Tabelle
Y
X
Z
X
Y
