8.2 Unterprogramme

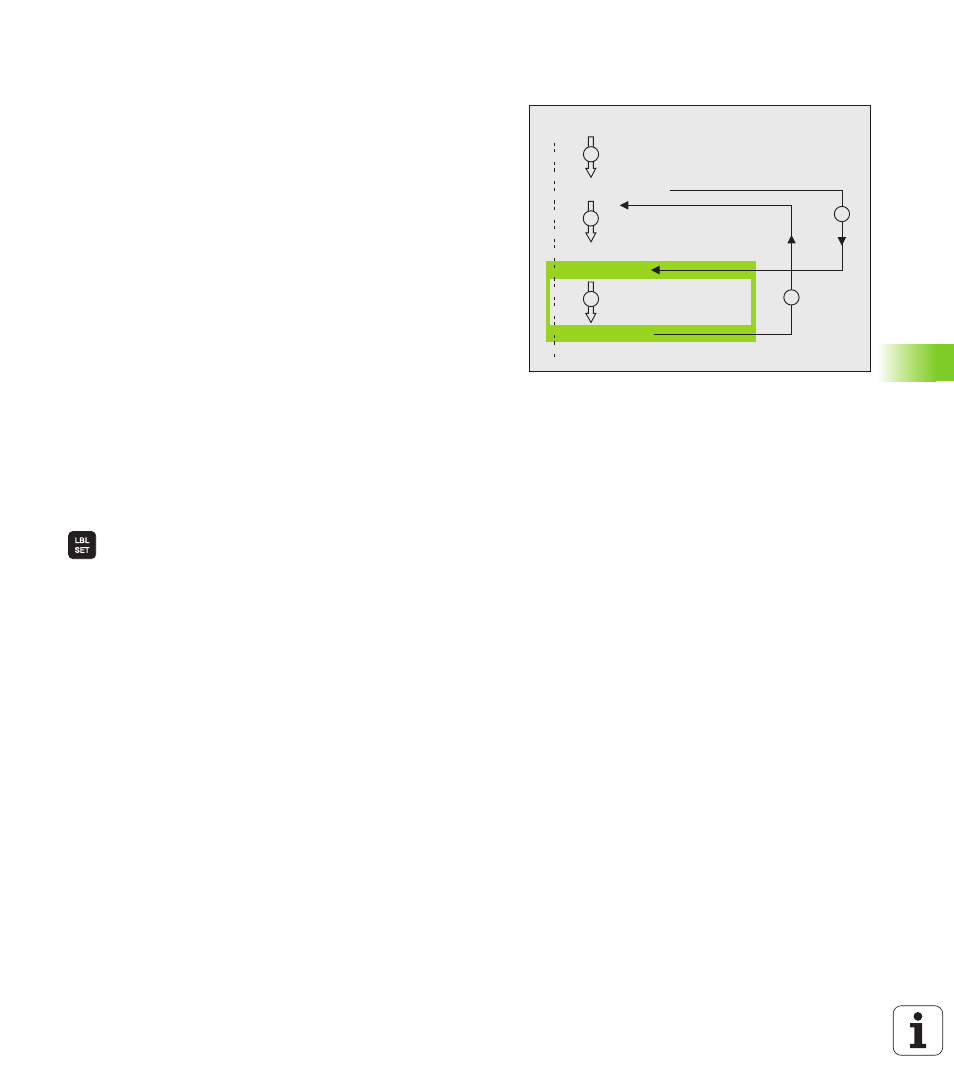

Arbeitsweise
1 Die TNC führt das Bearbeitungs-Programm bis zu einem
Unterprogramm-Aufruf Ln,0 aus
2 Ab dieser Stelle arbeitet die TNC das aufgerufene Unterprogramm
bis zum Unterprogramm-Ende G98 L0 ab
3 Danach führt die TNC das Bearbeitungs-Programm mit dem Satz
fort, der auf den Unterprogramm-Aufruf Ln,0 folgt
Programmier-Hinweise
 Ein Hauptprogramm kann bis zu 254 Unterprogramme enthalten
 Sie können Unterprogramme in beliebiger Reihenfolge beliebig oft
aufrufen
 Ein Unterprogramm darf sich nicht selbst aufrufen
 Unterprogramme ans Ende des Hauptprogramms (hinter dem Satz
mit M2 bzw. M30) programmieren
 Wenn Unterprogramme im Bearbeitungs-Programm vor dem Satz
mit M2 oder M30 stehen, dann werden sie ohne Aufruf mindestens
einmal abgearbeitet
Unterprogramm programmieren
 Anfang kennzeichnen: Taste LBL SET drücken
 Unterprogramm-Nummer eingeben. Wenn Sie
LABEL-Namen verwenden wollen: Softkey LBL-
NAME drücken, um zur Texteingabe zu wechseln
 Ende kennzeichnen: Taste LBL SET drücken und
Label-Nummer „0“ eingeben
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
