HEIDENHAIN iTNC 530 241
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

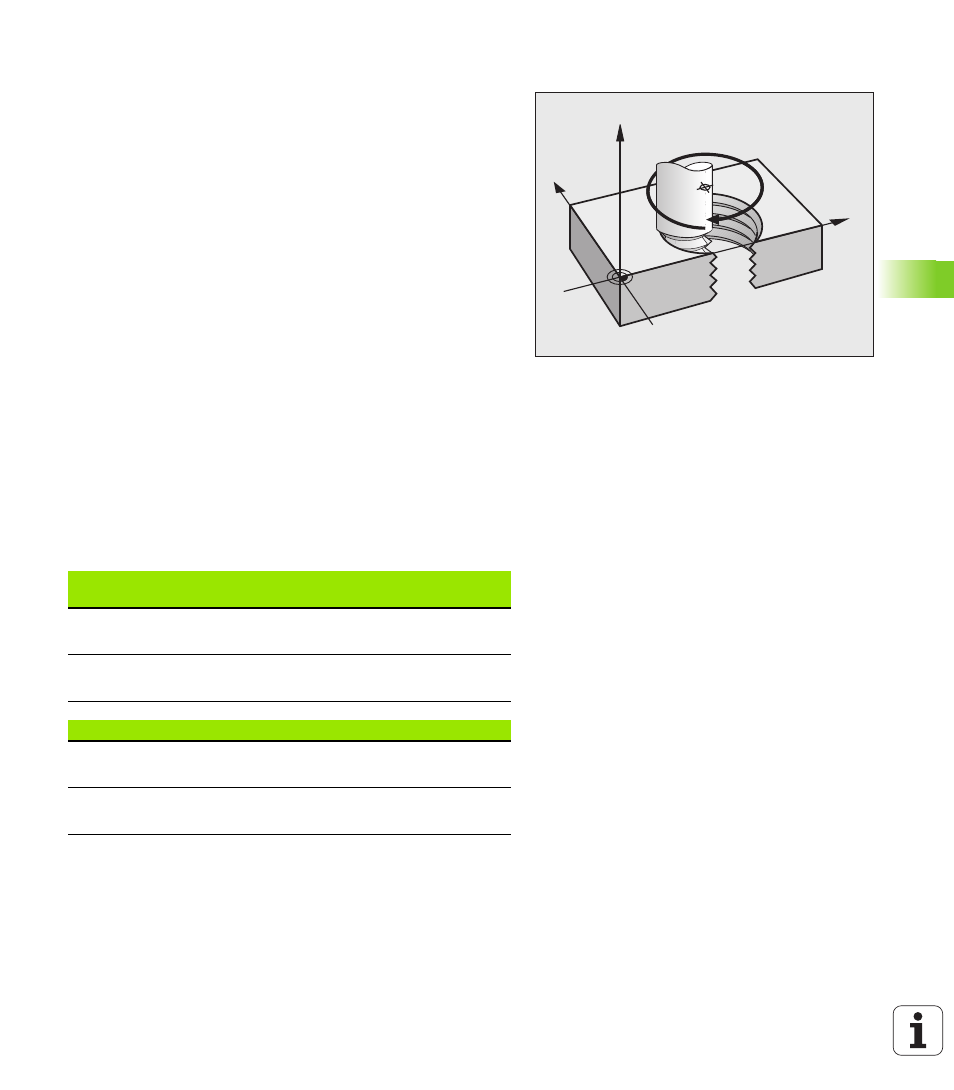

n Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer
Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die
Kreisbahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren.
Einsatz
 Innen- und Außengewinde mit größeren Durchmessern
 Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in Fräsrichtung von unten nach oben gilt:
Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Y
X
Z
CC
Anzahl Gänge n Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -Ende
Gesamthöhe h Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel H Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gangüberlauf
Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf
am Gewinde-Anfang)
Innengewinde
Arbeits-
richtung
Drehsinn
Radius-
korrektur
rechtsgängig
linksgängig Z+
Z+ G13
G12 G41
G42
rechtsgängig
linksgängig Z–
Z– G12
G13
G42
G41
Außengewinde
rechtsgängig
linksgängig Z+
Z+ G13
G12 G42
G41
rechtsgängig
linksgängig Z–
Z– G12
G13
G41
G42
