232 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e

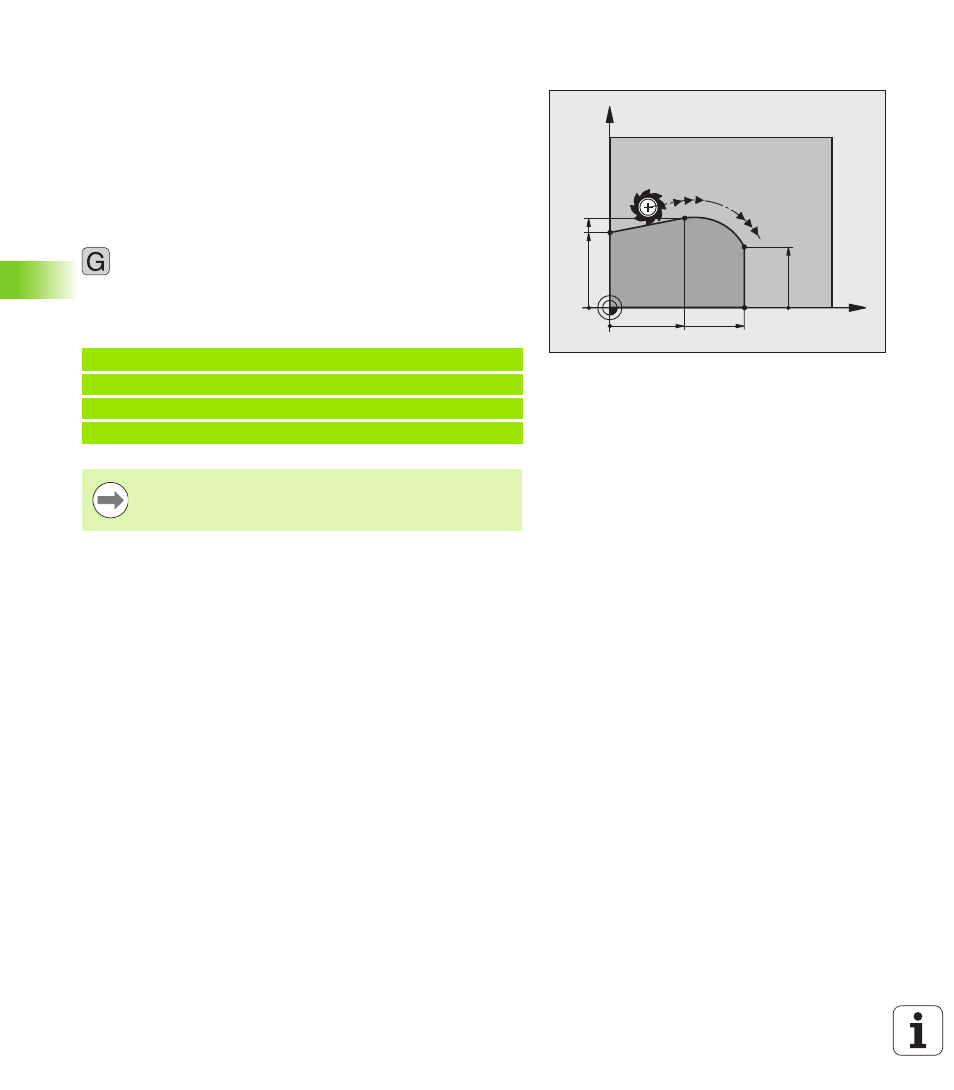

n Kreisbahn G06 mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der
Konturelemente kein Knick- oder Eckpunkt entsteht, die
Konturelemente also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem G06-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
 Koordinaten des Kreisbogen-Endpunkts, falls nötig:
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
X
Y
25 45
25
30
20
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
Der G06-Satz und das zuvor programmierte
Konturelement sollten beide Koordinaten der Ebene
enthalten, in der der Kreisbogen ausgeführt wird!
