230 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n Kreisbahn G02/G03/G05 mit festgelegtem
Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Drehsinn
 Im Uhrzeigersinn: G02
 Im Gegen-Uhrzeigersinn: G03
 Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
 Koordinaten des Kreisbogen-Endpunkts
 Radius R
Achtung: Das Vorzeichen legt die Größe des
Kreisbogens fest!
 Zusatz-Funktion M
 Vorschub F

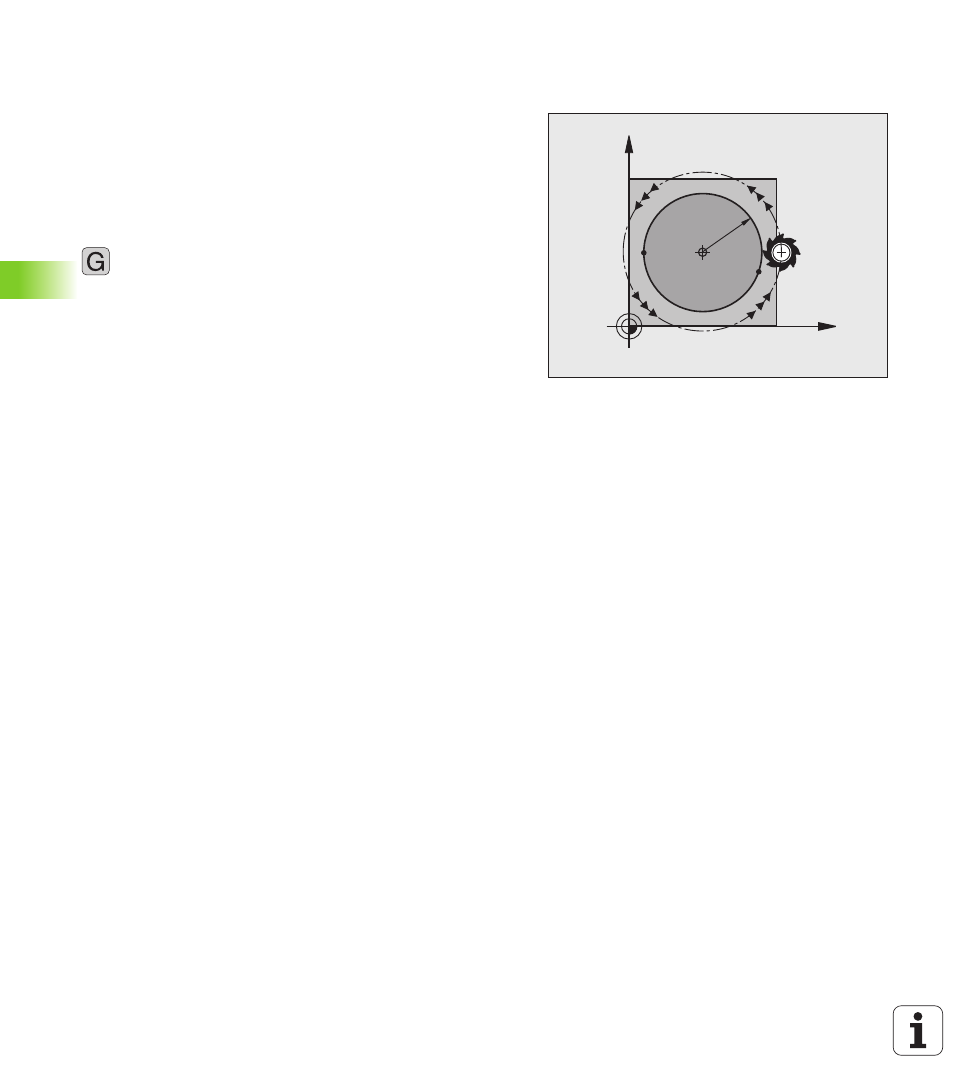

Vollkreis
Für einen Vollkreis programmieren Sie zwei Kreissätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
CC
S1=E
E1=S
R
