Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
218
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014

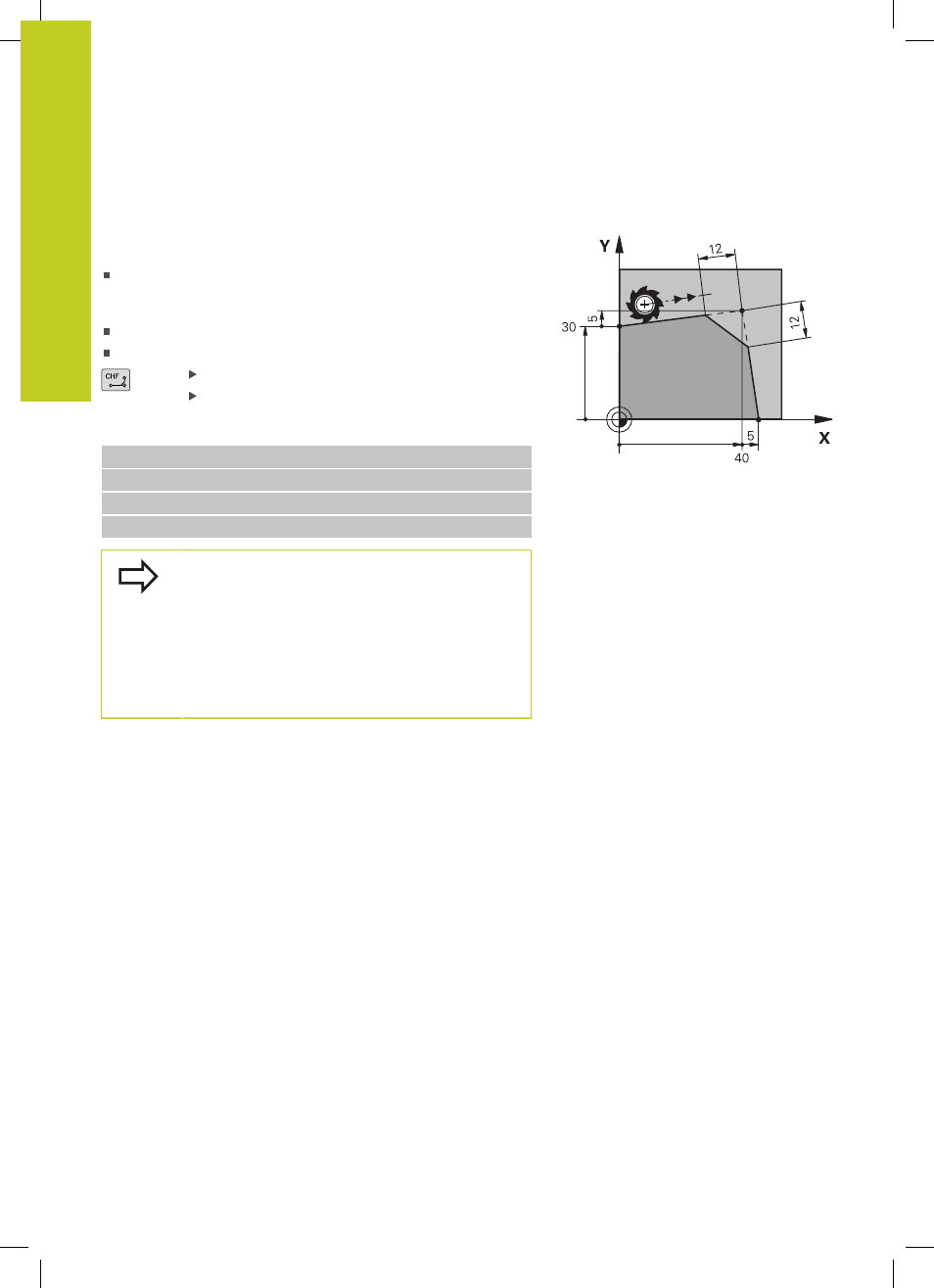

Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
In den Geradensätzen vor und nach dem CHF-Satz
programmieren Sie jeweils beide Koordinaten der Ebene, in der
die Fase ausgeführt wird
Die Radiuskorrektur vor und nach
CHF-Satz muss gleich sein
Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
Fasen-Abschnitt: Länge der Fase, falls nötig:
Vorschub F (wirkt nur im CHF-Satz)
NC-Beispielsätze
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Eine Kontur nicht mit einem CHF-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene
ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur
in diesem CHF-Satz. Danach ist wieder der vor dem
CHF-Satz programmierte Vorschub gültig.
