Kreisbahn

C um Kreismittelpunkt CC

Legen Sie den Kreismittelpunkt

CC fest, bevor Sie die Kreisbahn

programmieren. Die zuletzt programmierte Werkzeug-Position vor

der Kreisbahn ist der Startpunkt der Kreisbahn.

Werkzeug auf den Startpunkt der Kreisbahn fahren

Koordinaten des Kreismittelpunkts eingeben

Koordinaten des Kreisbogen-Endpunkts eingeben,

falls nötig:
Drehsinn DR
Vorschub F
Zusatz-Funktion M

Die TNC verfährt Kreisbewegungen normalerweise

in der aktiven Bearbeitungsebene. Wenn Sie

Kreise programmieren, die nicht in der aktiven
Bearbeitungseben liegen, z.B.

C Z... X... DR+ bei

Werkzeug-Achse Z, und gleichzeitig diese Bewegung

rotieren, dann verfährt die TNC einen Raumkreis,

also einen Kreis in 3 Achsen (Software-Option 1).

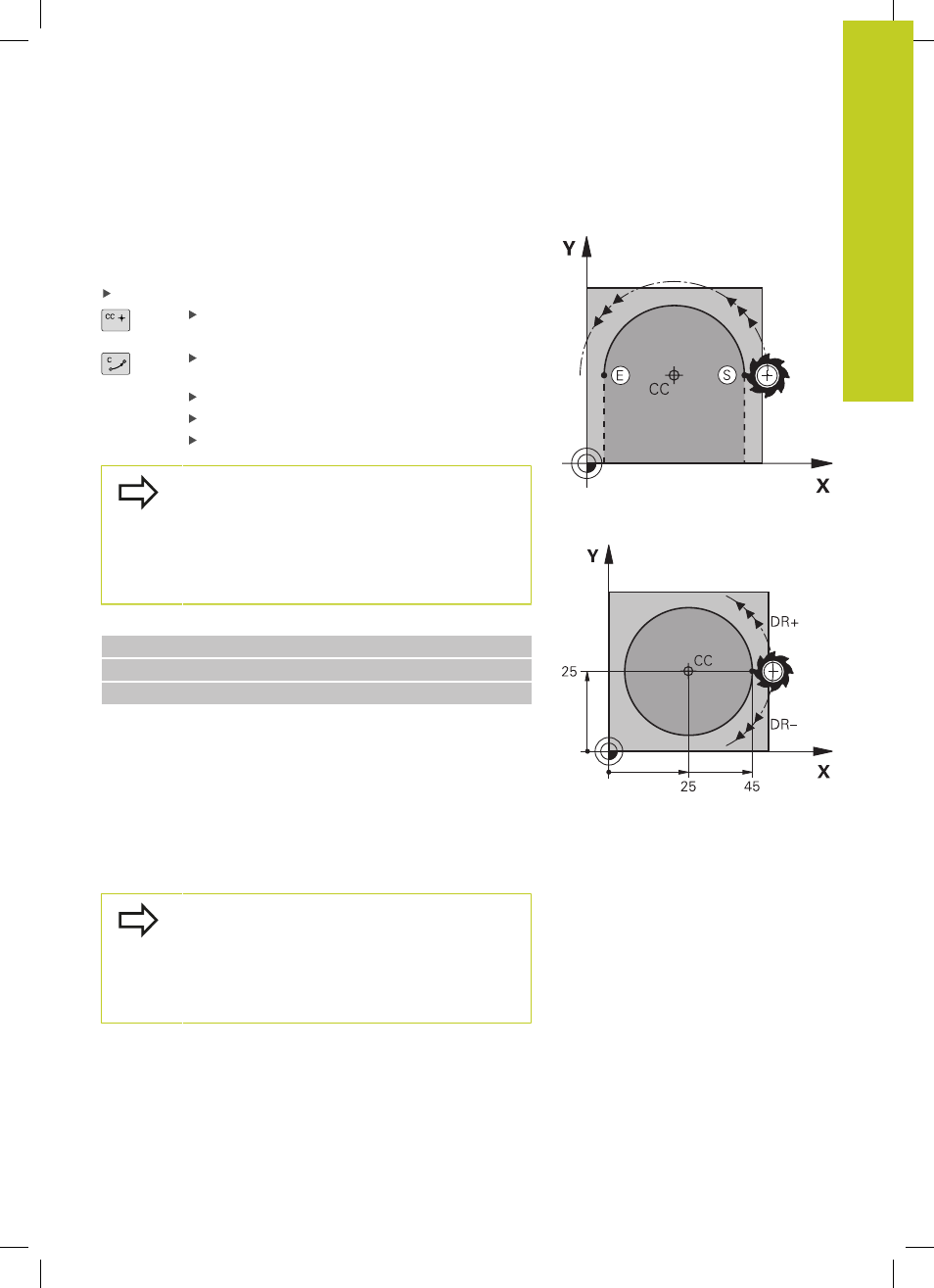

NC-Beispielsätze

5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+

Vollkreis

Programmieren Sie für den Endpunkt die gleichen Koordinaten wie

für den Startpunkt.

Start- und Endpunkt der Kreisbewegung müssen auf

der Kreisbahn liegen.
Eingabe-Toleranz: bis 0.016 mm (über Maschinen-
Parameter

circleDeviation wählbar).

Kleinstmöglicher Kreis, den die TNC verfahren kann:

0.0016 µm.
