Basisfunktionen (Software-Option 50) 14.2
14
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
475

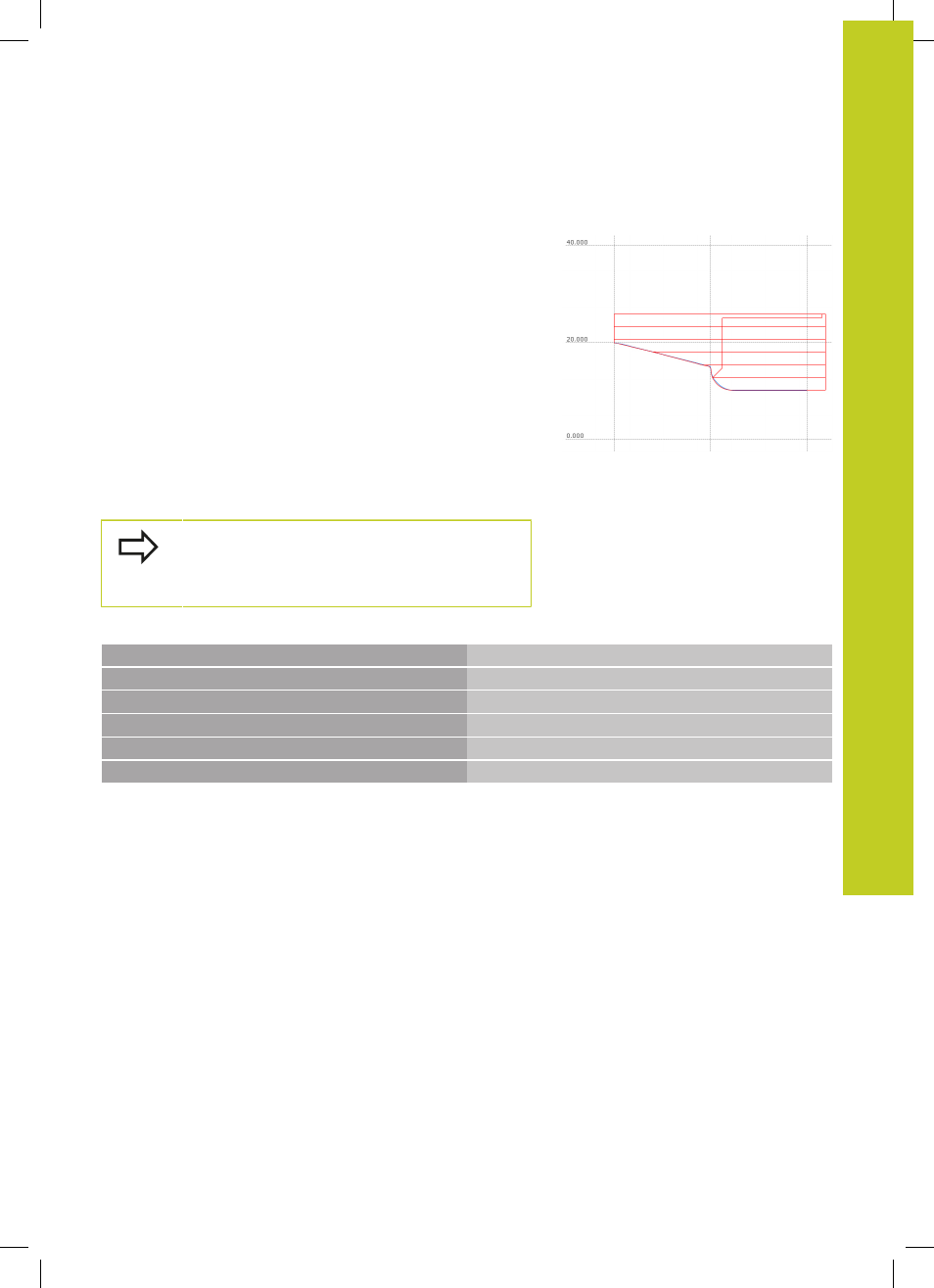

Grafische Darstellung der Dreh-Bearbeitung
Dreh-Bearbeitungen können Sie mit der Linien-Grafik in der
Betriebsart Programmieren grafisch simulieren. Voraussetzung
hierfür ist eine für die Dreh-Bearbeitung geeignete Rohteil-
Definition.
Die Anordnung der Achsen ist beim Drehen so festgelegt, dass
die X-Koordinaten den Durchmesser des Werkstückes beschreiben
und die Z-Koordinaten die Längspositionen. Zur Darstellung der
Verfahrbewegungen im Drehmodus, müssen Sie eine Rohteil-
Definition mit der Spindel-Achse
Y verwenden.
Auch wenn die Drehbearbeitung in einer zweidimensionalen Ebene
(X- und Z-Koordinaten) stattfindet, müssen Sie die Y-Werte bei der
Definition des Rohteils programmieren. Die TNC benötigt die Y-
Ausdehnung zur Berechnung des Rohteil-Quaders. Es genügt,
wenn Sie hier kleine Werte z.B. -1 und +1 eingeben, da die Y-
Koordinate im Drehbetrieb nicht als bearbeitende Achse betrachtet
wird.
In der Betriebsart Programm-Test steht
Ihnen zur Simulation von Bearbeitungen im
Bearbeitungsmodus Drehen nur die 3D-Liniengrafik
zur Verfügung.
NC-Syntax
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Rohteil-Definition
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Werkzeug-Aufruf
4 M140 MB MAX Werkzeug freifahren
5 FUNCTION MODE TURN Drehmodus aktivieren
