12.6 Dreidimensionale Werkzeug-Korrektur
(Software-Option 2)
Einführung

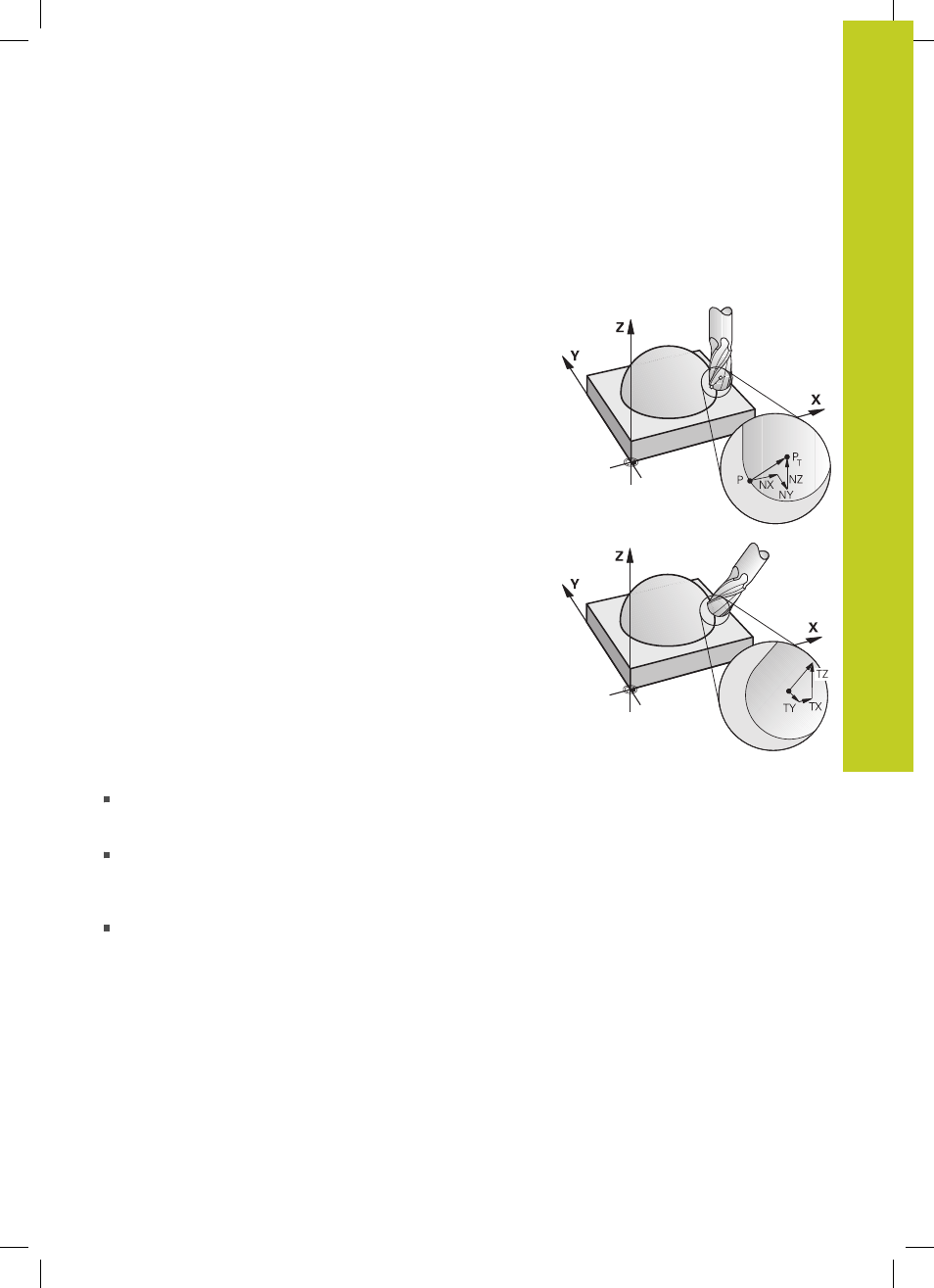

Die TNC kann eine dreidimensionale Werkzeug-Korrektur (3D-
Korrektur) für Geraden-Sätze ausführen. Neben den Koordinaten
X,Y und Z des Geraden-Endpunkts, müssen diese Sätze auch die
Komponenten NX, NY und NZ des Flächen-Normalenvektors, siehe
"Definition eines normierten Vektors", Seite 460 enthalten.
Wenn Sie eine Werkzeug-Orientierung durchführen wollen,
müssen diese Sätze zusätzlich noch einen normierten Vektor mit
den Komponenten TX, TY und TZ enthalten, der die Werkzeug-
Orientierung festlegt, siehe "Definition eines normierten Vektors",
Seite 460.
Der Geraden-Endpunkt, die Komponenten der Flächennormalen
und die Komponenten für die Werkzeug-Orientierung müssen Sie
von einem CAM-System berechnen lassen.
Einsatz-Möglichkeiten
Einsatz von Werkzeugen mit Abmessungen, die nicht mit den
vom CAM-System berechneten Abmessungen übereinstimmen
(3D-Korrektur ohne Definition der Werkzeug-Orientierung)
Face Milling: Korrektur der Fräsergeometrie in Richtung der
Flächennormalen (3D-Korrektur ohne und mit Definition der
Werkzeug-Orientierung). Zerspanung erfolgt primär mit der
Stirnseite des Werkzeugs
Peripheral Milling: Korrektur des Fräserradius senkrecht zur
Bewegungsrichtung und senkrecht zur Werkzeugrichtung
(dreidimensionale Radiuskorrektur mit Definition der Werkzeug-
Orientierung). Zerspanung erfolgt primär mit der Mantelfläche
des Werkzeugs
