Das erste Teil programmieren 1.3
1
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
55
Eine einfache Kontur programmieren

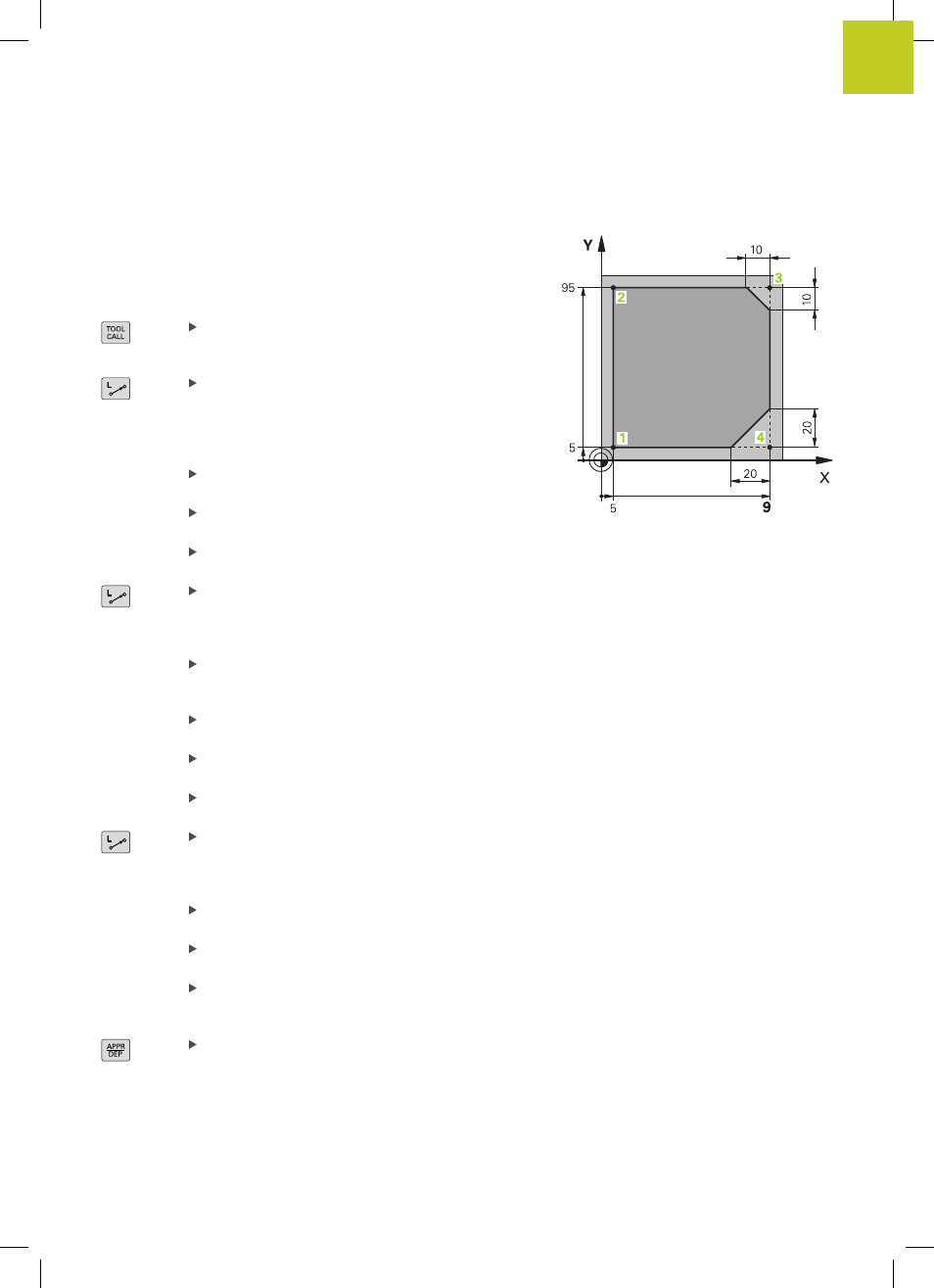

Die im Bild rechts dargestellte Kontur soll auf Tiefe 5 mm einmal
umfräst werden. Die Rohteildefinition haben Sie bereits erstellt.
Nachdem Sie über eine Funktionstaste einen Dialog eröffnet
haben, geben Sie alle von der TNC in der Kopfzeile des Bildschirms
abgefragten Daten ein.
Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der
Taste
ent, Werkzeugachse nicht vergessen
Werkzeug freifahren: Drücken Sie die orange
Achstaste
Z, um in der Werkzeugachse
freizufahren, und geben den Wert für die
anzufahrende Position ein, z.B. 250. Mit Taste
ENT
bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Vorschub F=? mit Taste ENT bestätigen: Im
Eilgang (
FMAX) verfahren
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
Werkzeug in der Bearbeitungsebene
vorpositionieren: Drücken Sie die orange
Achstaste
X und geben den Wert für die
anzufahrende Position ein, z.B. -20
Drücken Sie die orange Achstaste Y und geben
den Wert für die anzufahrende Position ein, z.B.
-20. Mit Taste ENT bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Vorschub F=? mit Taste ENT bestätigen: Im
Eilgang (
FMAX) verfahren
Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
Werkzeug auf Tiefe fahren: Drücken Sie die
orange Achstaste und geben den Wert für die
anzufahrende Position ein, z.B. -5. Mit Taste
ENT
bestätigen
Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
Vorschub F=? Positioniervorschub eingeben, z.B.
3000 mm/min, mit Taste
ENT bestätigen
Zusatz-Funktion M? Spindel und Kühlmittel
einschalten, z.B.
M13, mit Taste END bestätigen:
Die TNC speichert den eingegebenen Verfahrsatz
Kontur anfahren: Drücken Sie die Taste
APPR/DEP:
Die TNC blendet eine Softkey-Leiste mit An- und
Wegfahrfunktionen ein
