Programmieren: Sonderfunktionen
11.5 Bearbeitung mit Parallelachsen U, V und W
11
402
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2014
11.5 Bearbeitung mit Parallelachsen U, V
und W
Übersicht
Ihre Maschine muss vom Maschinenhersteller
konfiguriert sein, wenn Sie die Parallelachsfunktionen
nutzen wollen.

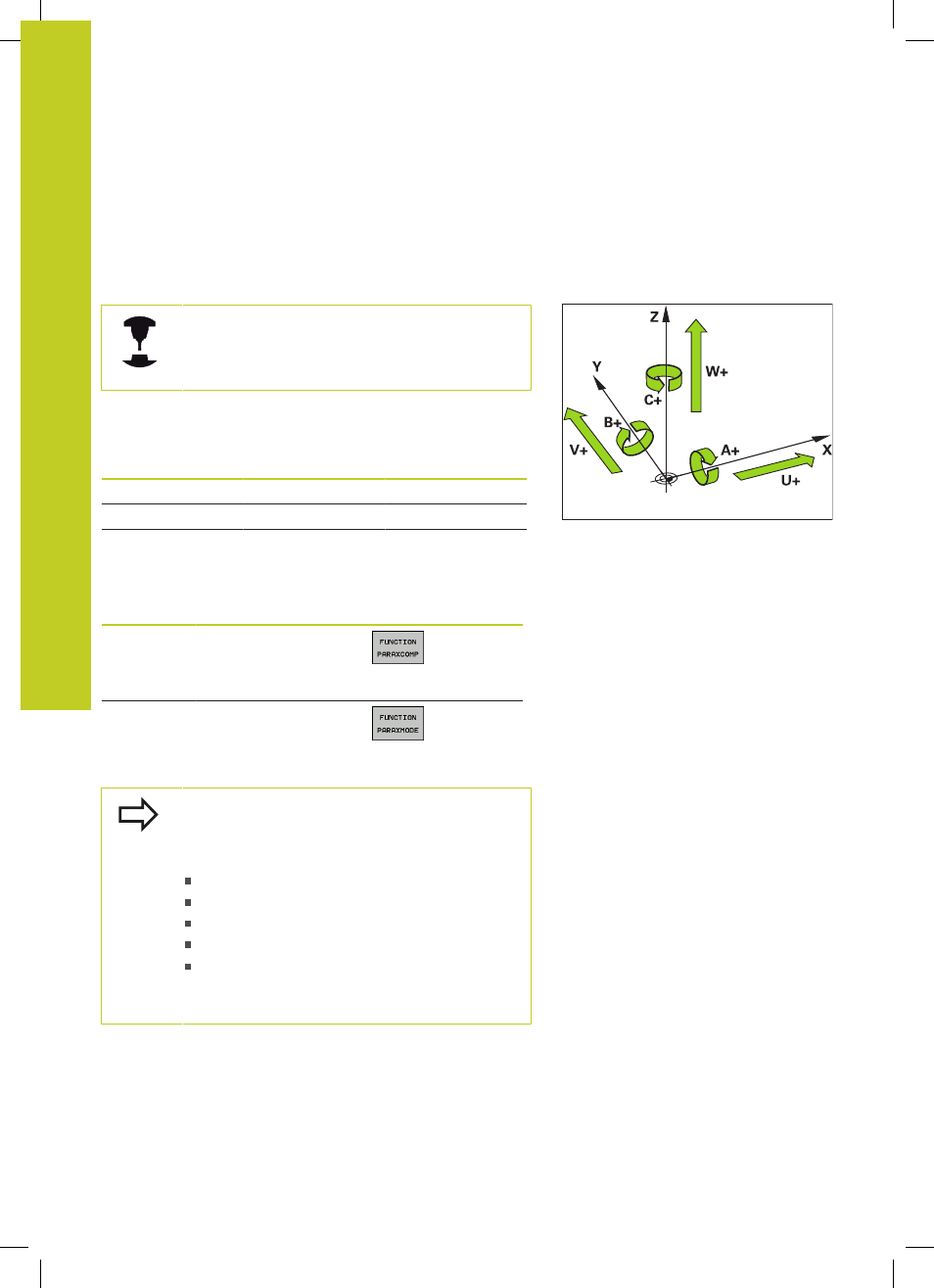

Neben den Hauptachsen X, Y und Z gibt es parallel laufende
Zusatzachsen U, V und W. Hauptachsen und Parallelachsen sind
einander fest zugeordnet:
Hauptachse Parallelachse Rundachse
X U A
Y V B
Z W C
Die TNC stellt für das Bearbeiten mit Parallelachsen U, V und W
folgende Funktionen zur Verfügung:
Funktion Bedeutung Softkey Seite
PARAXCOMP Definieren, wie sich die
TNC beim Positionieren
von Parallelachsen
verhalten soll
404
PARAXMODE Definieren, mit
welchen Achsen die
TNC die Bearbeitung
durchführen soll
404
Nach dem Hochlauf der TNC ist grundsätzlich die
Standardkonfiguration wirksam.
Die TNC setzt Parallelachsfunktionen mit folgenden
Funktionen zurück:
Anwahl eines Programmes
Programm-Ende
M2 bzw. M30
Programm-Abbruch (
PARAXCOMP bleibt aktiv)
PARAXCOMP OFF bzw. PARAXMODE OFF
Vor einem Wechsel der Maschinen-Kinematik
müssen Sie die Parallelachs-Funktionen deaktivieren.
