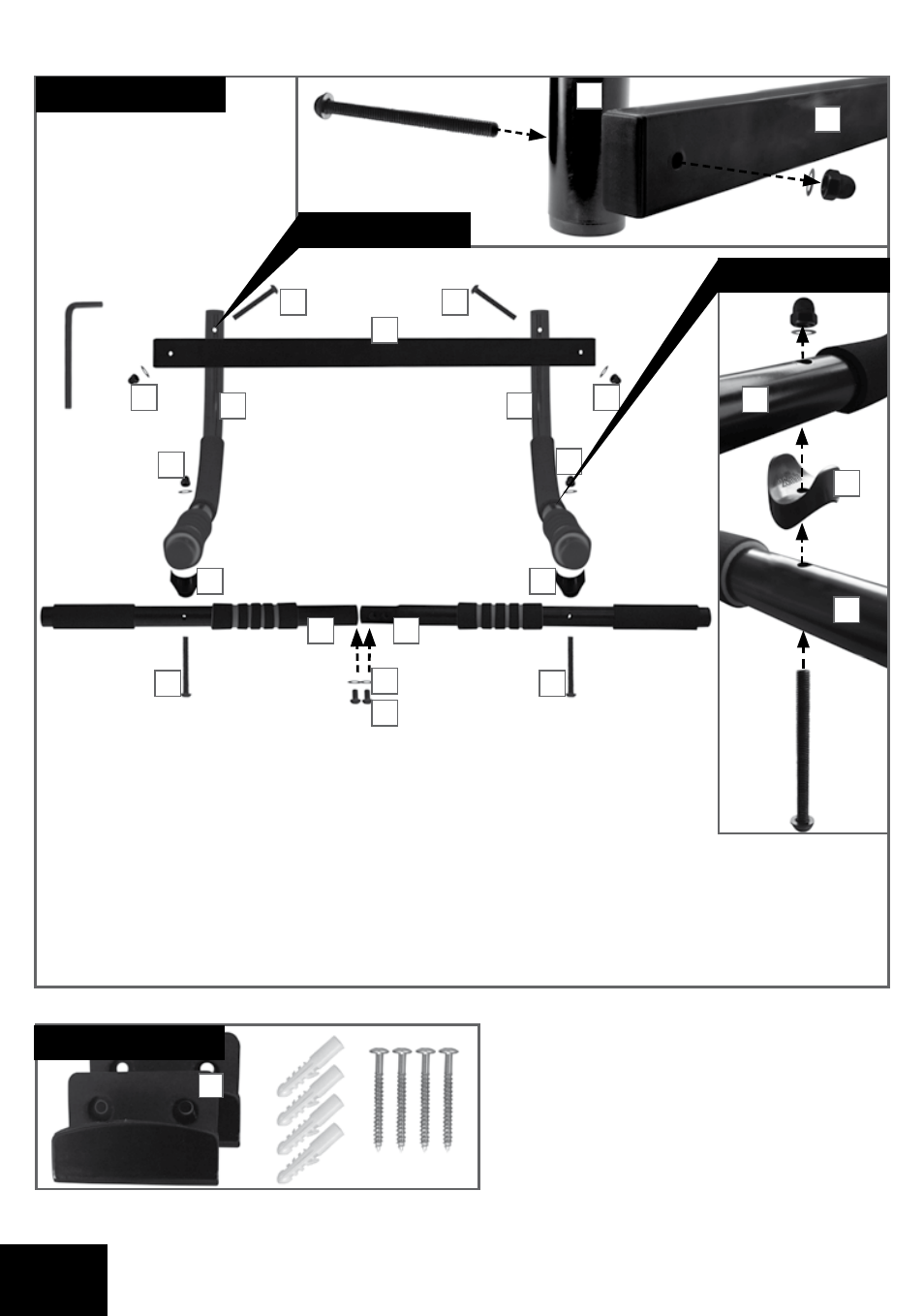

Översikt av delarna:
Stick stängerna (A) och (B) i varandra och skruva fast med skruvarna (C) /
brickorna (D). Skruva sedan fast stängerna (E) och (F) med skruvarna (G)
(se bild 1a).
Lägg brickorna (D) före muttrarna (H) och skruva fast hårt.
Skruva sedan samman stängerna (A/B) och (F) med skruvarna (I) och distansbiten (J). Här är
det noga att distansbitens 28 mm kon sätts under stången (F) och 32 mm konen på stången
(A/B) (se bild 1b). Lägg brickorna (D) före muttrarna (H) och dra åt skruvförbanden hårt.
bild 2
K
B
c
A
e
D
G
G
f
f
bild 1a
H
H
H
H
I
I
J
J
bild 1
bild 1b
f
B
J
e
f
