Powerfix Z28396 - Handbuch

DE/AT/CH
5 Adattatore per gattuccio ø 35 mm 1a
6 Dispositivo di ricezione (piccola apertura di ricezione)
7 Vite per lo scambio di trapano
8 Dispositivo di ricezione (grande apertura di ricezione)
9 Punta per trapano
10 Grande apertura di ricezione con trapano di centraggio
11 Dado di serraggio
 Volume di consegna
6 gattucci (ø 22 mm, ø 28 mm, ø 35 mm, ø 44 mm, ø 68 mm, ø 73 mm)
1 grande apertura di ricezione con trapano di centraggio
1 piccola apertura di ricezione con trapano di centraggio
1 rondella inferiore
1 adattatore per gattuccio ø 35 mm
1 valigetta da trasporto di plastica
1 istruzione d´uso
 Sicurezza
Avvisi di sicurezza
 ATTENZIONE! PERICOLO DI MORTE E DI
INCIDENTI PER BAMBINI E INFANTI! Non lasciare
mai i bambini incustoditi con il materiale per imballaggio.
Sussiste pericolo di soffocamento. Spesso i bambini sottovalutano i
pericoli. Tenere sempre i bambini lontani dal prodotto.
 Estragga la presa di rete del trapano da tavola o della trivellatrice
dalla presa elettrica prima di ogni cambio di attrezzo.
IT/CH IT/CH
 5.5 azza
 Introduzione
Prenda dimestichezza con le funzioni dei gattucci prima della
prima messa in servizio. Legga a questo scopo le istruzioni
d’uso riportati qui a seguito. Conservi questi istruzioni d’uso.
Prenda dimestichezza anche con le funzioni degli attrezzi elettrici in cui
inserisce il gattuccio e si informi riguardo al maneggio degli attrezzi elet-
trici. Consegni tutti i documenti a terzi nel caso in cui affidi loro i gattucci.
 Uso corrispondente alle norme
I gattucci si addicono per la lavorazione di colata di acciaio e ghisa,
acciaio per l’edilizia, alluminio di lega e non, bronzo, rame, PVC, vetro
acrilico e legno. I gattucci sono inoltre adatti solo per trivellatrici da tavola
e trapani dotati di stanghe di inserimento. Ogni altro tipo di uso o modifica
dei gattucci non corrisponde alla norma e può causare ingenti pericoli di
incidenti. Non destinato all’uso commerciale. Il costruttore non si assume
alcuna responsabilità per i danni causati da uso improprio.
 Descrizione dei componenti
1 Gattucci (ø 22 / 28 mm)
1a Gattuccio (ø 35 mm)
1b Gattucci (ø 44 / 68 / 73 mm)
2 Trapano di centraggio
3 Piccola apertura con trapano di centraggio
4 Rondella inferiore
FR/CH FR/CH FR/CH FR/CH
 Nettoyage
 Nettoyer les scies à guichet 1 / 1a / 1b après chaque usage avec
un chiffon doux et humide. Ne jamais utiliser des liquides caustiques
ou des détergents sous peine d‘endommager les scies à guichet.
 Mise au rebut
L‘emballage se compose de matières recyclables. Il peut être mis au rebut
dans les conteneurs locaux de recyclage.
Pour les possibilités d’élimination du produit usagé, renseignez-vous
auprès de votre commune.
Désignation du produit :
Set de scies cloches
Modèle-n°. : Z28396
Version :
07 / 20 YY
 Mise en service
 Toujours positionner la scie à guichet 1 / 1a / 1b à 90° sur la pièce
usinée. Autrement, vous risquez d‘user les dents de la scie à guichet
de manière irrégulière.
 Veiller à ce que le foret à centrer 2 ne dérape pas. Autrement, vous
ne pouvez pas percer un trou centré et régulier.
 Marquer l‘endroit du perçage, par exemple d‘une croix avec un poin-
teau. Ceci évite de déraper.
 Veiller à ce que l‘outil ne soit jamais à l‘arrêt lors du perçage. Vous
risquez de coincer la pièce usinée et un contrecoup si l‘outil se remet
ensuite en marche.
 Exercer une pression modérée pendant le perçage. Autrement, vous
risquez de surchauffer l‘outil et / ou la pièce usinée.
 Assurer une lubrification suffisante pour prévenir toute surchauffe de
l‘outil et de la pièce usinée et conserver le bon état de fonctionnement
de l‘outil.
Remarque : Clouer ou visser deux baguettes sur une plaque de
bois à un écart correspondant à la largeur de la pièce usinée et fixer
ainsi la pièce sur la plaque de bois avec un étau pour l‘empêcher de
tourner pendant le perçage.
 Forer des petits trous pour, par ex. les robinetteries (voir ill. D) et des
grands pour par ex. des spots halogène (voir ill. E).
 Entretien et nettoyage
 Entretien
 Régulièrement affûter le foret à centrer 2 , par ex. avec une meuleuse,
ou le remplacer lorsqu’il est émoussé.
 Huiller le foret de centrage 2 régulièrement. On évite ainsi la
formation de rouille.
Monter les scies à guichet sur la machine
 Insérer la scie à guichet avec logement ( 3 / 10 ) dans le mandrin de
la perceuse d‘établi, perceuse portable ou perceuse dans un support
de perçage.
Vitesses de rotation recommandées (t / min)
Diamètre Tôle
blanche Cuivre Aluminium Bois
mm pouce
22 7 /
8
390 520 585 800
28 1 7 /
64
300 400 450 500
35 1 3 /
8
250 330 375 500
44 1 3 /
4
195 260 295 500
68 2 11 /
16
130 170 195 450
73 2 7 /
8
120 160 180 300
 Insérer / remplacer le foret à centrer
1. Dévisser la vis 7 de la tige de logement 6 / 8 .
2. Retirer le foret à centrer 2 de la tige de logement 6 / 8 .
3. Enfoncer le nouveau foret à centrer 2 dans la tige de logement
6 / 8 .
4. Resserrer la vis 7 .
Remarque : Utiliser une pince multiprise ou une clй а fourche de
17 mm pour retirer le foret à centrer
2 .
 Avant la mise en service
 Montage
AVERTISSEMENT ! Utiliser la queue de logement 6 ou 8
correspondante et / ou l‘adaptateur 5 . Sinon, la scie à guichet peut se
détacher. Des blessures et / ou des dommages peuvent en résulter.
Scies à guichet (ø 22 / 28 mm) 1
 Visser le petit logement 3 dans le sens des aiguilles d’une montre
sur la scie à guichet 1 (voir ill. A).
Scie à guichet (ø 35 mm) 1a
 Visser l’adaptateur 5 sur le petit logement 3 .
 Placer la rondelle 4 entre la scie à guichet 1a et la tige de loge-
ment 6 avec l’adaptateur vissé 5 .
 Visser ensuite le petit logement 3 dans le sens des aiguilles d’une
montre sur la scie à guichet 1a (voir ill. B).
Scies à guichet (ø 44 / 68 / 73 mm) 1b
 Visser à fond l’écrou de serrage 11 dans le sens contraire des ai-
guilles d’une montre.
 Visser ensuite la tige de logement 8 avec le grand logement 10 sur
la scie à guichet 1b en tournant dans le sens des aiguilles d’une
montre (voir ill. C).
 Positionner les trous de la scie à guichet en face des tiges d’entraîne-
ment
9 .
 Visser ensuite l’écrou de serrage 11 à fond dans le sens des aiguilles
d’une montre.
 Veiller à ce que les tiges d’entraînement 9 entrent entièrement dans
les trous de la scie à guichet.
FR/CH FR/CH
enfants sous-estiment souvent les dangers. Toujours tenir les enfants à
l’écart du produit.
 Avant d’effectuer chaque remplacement d’outil, débrancher la fiche sec-
teur de la perceuse d’établi ou de la perceuse de la prise de courant.
 Lire le mode d’emploi respectif avant la mise en service de la perceuse
d’établi ou de la perceuse. Autrement, vous risquez de vous blesser
ou de blesser d’autres personnes, ainsi que d’endommager l’appareil.
 Porter des lunettes protectrices !
 Porter des gants de protection !
 PRUDENCE ! Respecter les vitesses de rotation recommandées. Tra-
vailler avec des vitesses de rotation inadéquates peut être à l’origine
de blessures et / ou endommager les scies à guichet.
 PRUDENCE ! RISQUE DE BLESSURES ! Vérifier que toutes les
pièces sont en parfait état et correctement montées. Risque de bles-
sures en cas de montage incorrect. Les pièces endommagées peuvent
affecter la sécurité et le fonctionnement.
 RISQUE DE BRÛLURES ! Assurer un refroidissement suffisant. Au-
trement, la friction peut entraîner une surchauffe de la scie à guichet
et / ou du matériau usiné.
 PRUDENCE ! SURFACES CHAUDES ! L‘outil peut
s‘échauffer fortement pendant l‘application. Tout contact
avec l‘outil chaud peut causer des brûlures. Porter des gants
de protection pour éviter les brûlures.
3 Petit logement avec foret à centrer
4 Rondelle
5 Adaptateur pour scie à guichet ø 35 mm 1a
6 Tige de logement (petit logement)
7 Vis pour le remplacement de foret
8 Tige de logement (grand logement)
9 Broche d’entraînement
10 Grand logement avec foret à centrer
11 Écrou de serrage
 Fourniture
6 scies à guichet (ø 22 mm, ø 28 mm, ø 35 mm, ø 44 mm,
ø 68 mm, ø 73 mm)
1 grand logement avec foret à centrer
1 petit logement avec foret à centrer
1 rondelle
1 adaptateur pour scie à guichet ø 35 mm
1 mallette plastique
1 mode d‘emploi
 Sécurité
Consignes de sécurité
 AVERTISSEMENT ! DANGER DE MORT ET
D‘ACCIDENT POUR LES ENFANTS EN BAS ÂGE
ET LES ENFANTS ! Ne jamais laisser les enfants manipuler
sans surveillance le matériel d‘emballage. Risque d‘étouffement. Les
FR/CH
Set de scies cloches
 Introduction
Avant la première mise en service, veuillez vous familiariser
avec le fonctionnement des scies à guichet. Veuillez lire pour
cela le mode d’emploi ci-dessous. Conserver ces instructions.
Vous devez aussi vous familiariser avec le fonctionnement des outils élec-
triques avec lesquelles vous utiliserez les scies à guichet et vous informer
concernant la manipulation d’outils électriques. Remettez tous les docu-
ments aux utilisateurs lorsque vous prêtez les scies à guichet.
 Utilisation conforme
Ces scies à guichet sont conçues pour usiner l’acier moulé et la fonte grise,
l’acier de construction, l’aluminium allié et non allié, le bronze, le cuivre,
le PVC, le verre acrylique et le bois. Ces scies à guichets sont en outre
exclusivement conçues pour être utilisées avec des perceuses d’établi, per-
ceuses et perceuses dans des supports de perçage. Toute autre utilisation
ou modification des scies à guichet est considérée comme non conforme
et peut être source de graves dangers. Cet outil n’est pas conçu pour un
usage professionnel. Le fabricant décline toute responsabilité pour les
dégâts issus d’une utilisation non conforme.
 Description des pièces
1 Scies à guichet (ø 22 / 28 mm)
1a Scie à guichet (ø 35 mm)
1b Scies à guichet (ø 44 / 68 / 73 mm)
2 Foret à centrer
DE/AT/CH DE/AT/CH
DE/AT/CH DE/AT/CH DE/AT/CH DE/AT/CH
 Reinigung
 Reinigen Sie die Lochsägen 1 / 1a / 1b nach jeder Nutzung mit
einem weichen, angefeuchteten Tuch. Verwenden Sie in keinem Fall
reizende Flüssigkeiten und keine Reinigungsmittel, da diese die Loch-
sägen beschädigen.
 Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in
den örtlichen Recyclebehältern entsorgt werden.
Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
Produktinformationen:
Lochsägen-Satz
Modell-Nr.: Z28396
Version:
07 / 20 YY
 Achten Sie darauf, dass der Zentrierbohrer 2 nicht abrutscht.
Andernfalls können Sie kein zentriertes, gleichmäßiges Loch bohren.
 Markieren Sie die zu bohrende Stelle z.B. kreuzförmig mit einem
Körner. So wird ein Abrutschen verhindert.
 Lassen Sie das Werkzeug während des Bohrens nicht zum Stillstand
kommen. Das Verkanten des Werkstücks und ein Rückschlag können
die Folge sein, wenn die Bohrmaschine anschließend wieder einge-
schaltet wird.
 Üben Sie während des Bohrens nur leichten Druck aus. Andernfalls
können das Werkzeug und / oder das Werkstück überhitzen.
 Sorgen Sie für eine ausreichende Schmierung, um eine Überhitzung
von Werkzeug und Werkstück zu vermeiden und die Funktionalität
des Werkzeuges zu erhalten.
Hinweis: Nageln oder schrauben Sie zwei Leisten (im Abstand der
Breite des Werkstücks) auf eine Holzplatte.
Sichern Sie das Werkstück und die Holzplatte, mit einem Schraubstock,
gegen eine Verdrehung während des Bohrens.
 Sägen Sie kleine Löcher für z.B. Armaturen (siehe Abb. D) und große
Löcher für z.B. Halogenstrahler (siehe Abb. E).
 Wartung und Reinigung
 Wartung
 Schärfen Sie den Zentrierbohrer 2 regelmäßig z.B. mit einer Schleif-
maschine oder wechseln Sie ihn aus, wenn er stumpf ist.
 Ölen Sie den Zentrierbohrer 2 regelmäßig ein. So Vermeiden Sie die
Bildung von Rost.
Drehzahlempfehlungen (U / min)
Durchmesser Weißblech Kupfer Aluminium Holz
mm inch
22 7 /
8
390 520 585 800
28 1 7 /
64
300 400 450 500
35 1 3 /
8
250 330 375 500
44 1 3 /
4
195 260 295 500
68 2 11 /
16
130 170 195 450
73 2 7 /
8
120 160 180 300
 Zentrierbohrer einsetzen / auswechseln
1. Lösen Sie die Schraube 7 aus dem Aufnahmeschaft 6 / 8 .
2. Ziehen Sie den Zentrierbohrer 2 aus dem Aufnahmeschaft 6 / 8
heraus.
3. Drücken Sie den neunen Zentrierbohrer 2 in den Aufnahmeschaft
6 / 8 ein.
4. Ziehen die Schraube 7 wieder fest.
Hinweis: Verwenden Sie zum Herausziehen des Zentrierbohrers 2
eine Wasserpumpenzange oder einen 17 mm-Maulschlüssel.
 Inbetriebnahme
 Setzen Sie die Lochsäge 1 / 1a / 1b immer im 90°-Winkel auf das
Werkstück. Andernfalls kann es zu einer unregelmäßigen Abnutzung
der Schneidezähne der Lochsäge kommen.
sich die Lochsäge lösen. Verletzungen und / oder Beschädigungen können
die Folge sein.
Lochsägen (ø 22 / 28 mm) 1
 Schrauben Sie die kleine Aufnahme 3 im Uhrzeigersinn auf die
Lochsäge 1 (siehe Abb. A).
Lochsäge (ø 35 mm) 1a
 Schrauben Sie den Adapter 5 auf die kleine Aufnahme 3 auf.
 Platzieren Sie die Unterlegscheibe 4 zwischen der Lochsäge 1a
und dem Aufnahmeschaft 6 mit dem aufgeschraubten Adapter 5 .
 Schrauben Sie anschließend die kleine Aufnahme 3 im Uhrzeiger-
sinn auf die Lochsäge 1a (siehe Abb. B)
Lochsägen (ø 44 / 68 / 73 mm) 1b
 Schrauben Sie die Spannmutter 11 gegen den Uhrzeigersinn bis zum
Anschlag.
 Schrauben Sie anschließend den Aufnahmeschaft 8 mit großer Auf-
nahme 10 im Uhrzeigersinn auf die Lochsäge 1b (siehe Abb. C).
 Positionieren Sie die Bohrungen der Lochsäge deckungsgleich zu den
Mitnehmerstiften
9 .
 Schrauben Sie anschließend die Spannmutter 11 im Uhrzeigersinn
bis zum Anschlag.
 Achten Sie darauf, dass die Mitnehmerstifte 9 komplett in die
Bohrungen der Lochsäge eingreifen.
Lochsägen in die Maschine einsetzen
 Setzen Sie die Lochsäge mit der Aufnahme ( 3 / 10 ) in das Bohrfutter
der Tischbohrmaschine, Hand-Bohrmaschine oder Bohrmaschine im
Bohrständer ein
 Lesen Sie vor der Inbetriebnahme einer Tischbohrmaschine oder einer
Bohrmaschine die jeweilige Bedienungsanleitung. Andernfalls können
Sie sich und / oder andere Personen verletzen und / oder das Werk-
zeug beschädigen.
 Tragen Sie eine Schutzbrille!
 Tragen Sie Schutzhandschuhe!
 VORSICHT! Beachten Sie die Drehzahlempfehlungen. Das Arbeiten
mit falschen Drehzahlen kann Verletzungen und / oder Beschädigungen
der Lochsäge zur Folge haben.
 VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass
alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge-
mäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können
die Sicherheit und Funktion beeinflussen.
 VERBRENNUNGSGEFAHR! Sorgen Sie für eine ausreichende
Kühlung. Andernfalls kann die Lochsäge und / oder das zu bearbeitende
Material durch die Reibung überhitzen.
 VORSICHT! HEISSE OBERFLÄCHEN! Das Werkzeug
kann sich durch die Anwendung stark erhitzen. Bei Berührung
des heißen Werkzeuges können Verbrennungen die Folge
sein. Tragen Sie Schutzhandschuhe, um Verbrennungen zu vermeiden.
 Vor der Inbetriebnahme
 Montage
WARNUNG! Verwenden Sie den entsprechenden Aufnahmeschaft 6
oder 8 und / oder den Adapter 5 für Ihr Werkzeug. Andernfalls kann
4 Unterlegscheibe
5 Adapter für Lochsäge ø 35 mm 1a
6 Aufnahmeschaft (kleine Aufnahme)
7 Schraube für Bohrertausch
8 Aufnahmeschaft (große Aufnahme)
9 Mitnehmerstift
10 Große Aufnahme mit Zentrierbohrer
11 Spannmutter
 Lieferumfang
6 Lochsägen (ø 22 mm, ø 28 mm, ø 35 mm, ø 44 mm, ø 68 mm, ø 73 mm)
1 große Aufnahme mit Zentrierbohrer
1 kleine Aufnahme mit Zentrierbohrer
1 Unterlegscheibe
1 Adapter für Lochsäge ø 35 mm
1 Kunststofftragekoffer
1 Bedienungsanleitung
 Sicherheit
Sicherheitshinweise
 WARNUNG! LEBENS- UND UNFALLGEFAHR
FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder
niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es
besteht Erstickungsgefahr. Kinder unterschätzen häufig die Gefahren.
Halten Sie Kinder stets vom Produkt fern.
 Ziehen Sie vor jedem Werkzeugwechsel den Netzstecker der Tisch-
bohrmaschine oder Bohrmaschine aus der Steckdose.
Lochsägen-Satz
 Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Loch-
sägen vertraut. Lesen Sie hierzu die nachfolgende Bedienungs-
anleitung. Bewahren Sie diese Anleitung auf. Machen Sie sich
außerdem mit den Funktionen der Elektrowerkzeuge, in die Sie die Loch-
säge einsetzen, vertraut und informieren Sie sich über den Umgang mit
Elektrowerkzeugen. Händigen Sie alle Unterlagen bei Weitergabe der
Lochsägen an Dritte aus.
 Bestimmungsgemäßer Gebrauch
Die Lochsägen sind zum Bearbeiten von Stahl- und Grauguss, Baustahl,
legiertem und unlegiertem Aluminium, Bronze, Kupfer, PVC, Acrylglas und
Holz geeignet. Die Lochsägen eignen sich außerdem nur für Tischbohr-
maschinen, Hand-Bohrmaschinen und Bohrmaschinen in Bohrständern.
Jede andere Verwendung oder Veränderung der Lochsägen gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren.
Nicht zum gewerblichen Gebrauch. Für aus bestimmungswidriger Ver-
wendung entstandene Schäden übernimmt der Hersteller keine Haftung.
 Teilebeschreibung
1 Lochsägen (ø 22 / 28 mm)
1a Lochsäge (ø 35 mm)
1b Lochsägen (ø 44 / 68 / 73 mm)
2 Zentrierbohrer
3 Kleine Aufnahme mit Zentrierbohrer

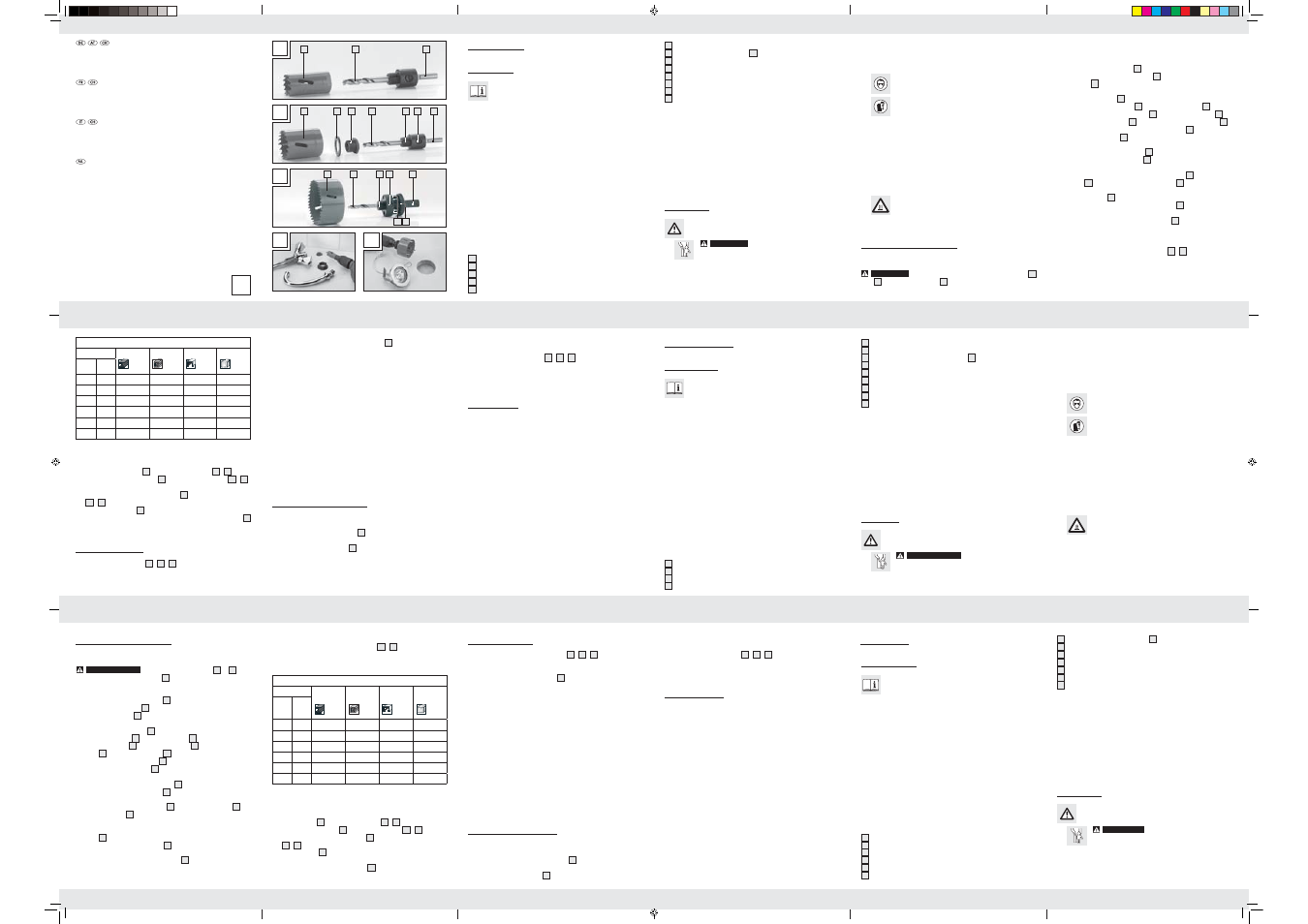

1
Z28396
A
1 2 3
B
1a 2 3 4 7 6 5
D E
C 1b 2 8 7
9 11
10
LOCHSÄGEN-SATZ
Bedienungs- und Sicherheitshinweise
GATENZ  "&
Bedienings- en veiligheidsinstructies
SET DE SCIES CLOCHES
Instructions d‘utilisation et consignes de sécurité
FR "55&
Indicazioni per l’uso e per la sicurezza
 B&RQWHQWB/%LQGG
