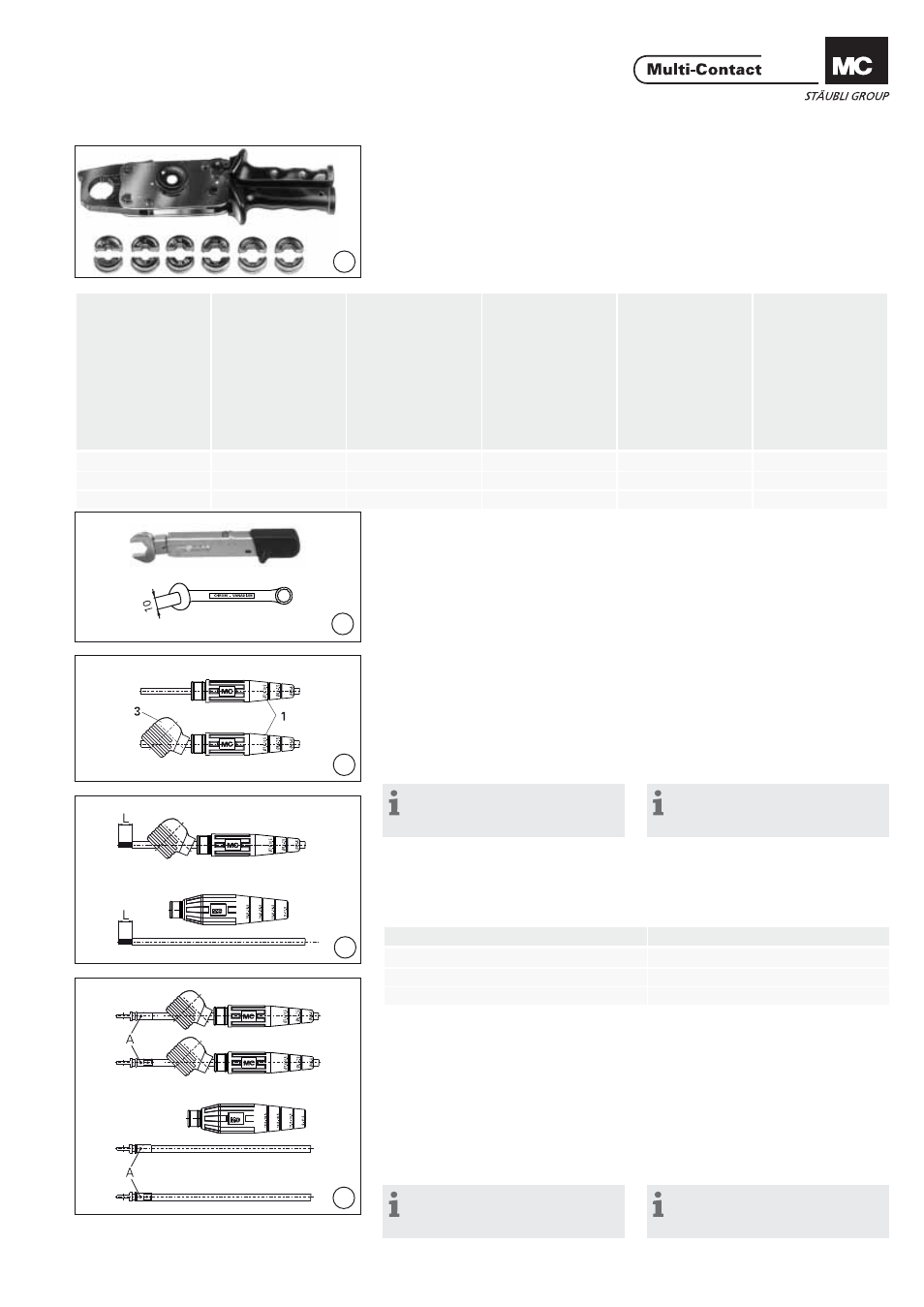

Multi-Contact MA007 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
2
4
3
1
5
Tab. 1
Notwendiges Werkzeug
Tools required
(ill. 1)
Crimpzange und Zubehör gem. Tab.1
(ill. 1)
Crimping pliers and accessories see
Tab. 1
(ill. 2)
Drehmomentschlüssel SW10, 3Nm
Gabelschlüssel SW10, max. 3mm
breit.
(ill. 2)
Torque spanner 10mm A/F, 3Nm.
Open-end spanner 10mm A/F, max.
3mm wide.
Vorbereitung der Tülle
Sleeve preparation
(ill. 3)
Der hintere Teil der Tülle (1) kann
dem Leitungsaussendurchmesser
angepasst werden. Dazu die Tülle an
der entsprechend markierten Stelle
abschneiden. Tülle (1) und Winkeltülle
(3) über die Leitung schieben. Gilt
nur für Leitungen mit Aussen-Ø unter
10,5mm.
(ill. 3)
The cable sleeve (1) can be adapted to
suit the cable diameter in that it is cut
down in the marked positions accord-
ingly. Push the sleeve (1) and the the
angled sleeve (3) onto the cable. For
cables with smaler Ø 10,5mm only!
Hinweis:
Talkum macht die Leitung gleit-
fähiger.
Note:
The cable slides easier with talcum
powder.
Vorbereitung der Leitung
Preparation of the cable
(ill. 4)
Leitung auf Länge L abisolieren.
(ill. 4)
Strip cable insulation to the length L.
Konfektionierung
Wire assembly
(ill. 5)
Leitung in die Crimphülse des Kabel-
schuhs bis zum Sichtloch A einführen.
Mittels MC Crimpzange M-PZ-13
mit passendem Einsatz (siehe Tab. 1)
Leitung in Crimphülse verpressen.
Crimpzone beachten!
(ill. 5)
Insert conductor into the crimping
sleeve of the cable lug. Conductor
must be visible in the sight hole A.
Crimp the conductor with the MC
Crimping pliers M-PZ-13 and the cor-
rect insert (see Tab. 1) Crimp only in
the crimping zone!
Hinweis:
Leitung nicht anschweissen oder
anlöten!
Note:
Do not solder or weld the conduc-
tor!
Crimpzange
Crimping plier
s
Bestell-Nr
.
Order No.
Einsätze
Inserts
Bestell-Nr
.
Order No.
Leiter
quer
schnitt
Conductor cr
oss section
Innen-Ø Presshülse
Internal-Ø crimp slee
v
e
M-PZ-13
18.3700
MES-PZ-TB8/10
18.3702
10mm
2
5mm
MES-PZ-TB9/16
18.3703
16mm
2
6mm
MES-PZ-TB11/25
18.3704
25mm
2
8mm
Leiterquerschnitt / Conductor cross section
Länge L / Length L
10mm
2
14 mm
16mm
2
14 mm
25mm
2
16 mm
+
-
2
1
+
-
2
1
+
-
2
1
