MC Arretierungssystem
(AR-System)
MC Locking system
(AR-System)
Das MC Arretierungs – (AR) – System
funktioniert nach der Art einer „Push-
pull-Kupplung“ einer selbsttätig (beim
Steckvorgang) verriegelnden Schnell-
kupplung, bei der die Entriegelung
durch einen axial verschiebbaren
Kupplungs- ring erfolgt: zum Lösen
erst drücken (push), dann ziehen
(pull).
The MC Locking system (AR) operates
on the “push-pull” principle. It is sel-
fl ocking when connected. Disconnec-
tion is effected by an axially displace-
able coupling ring: fi rst push, then pull
to disconnect.

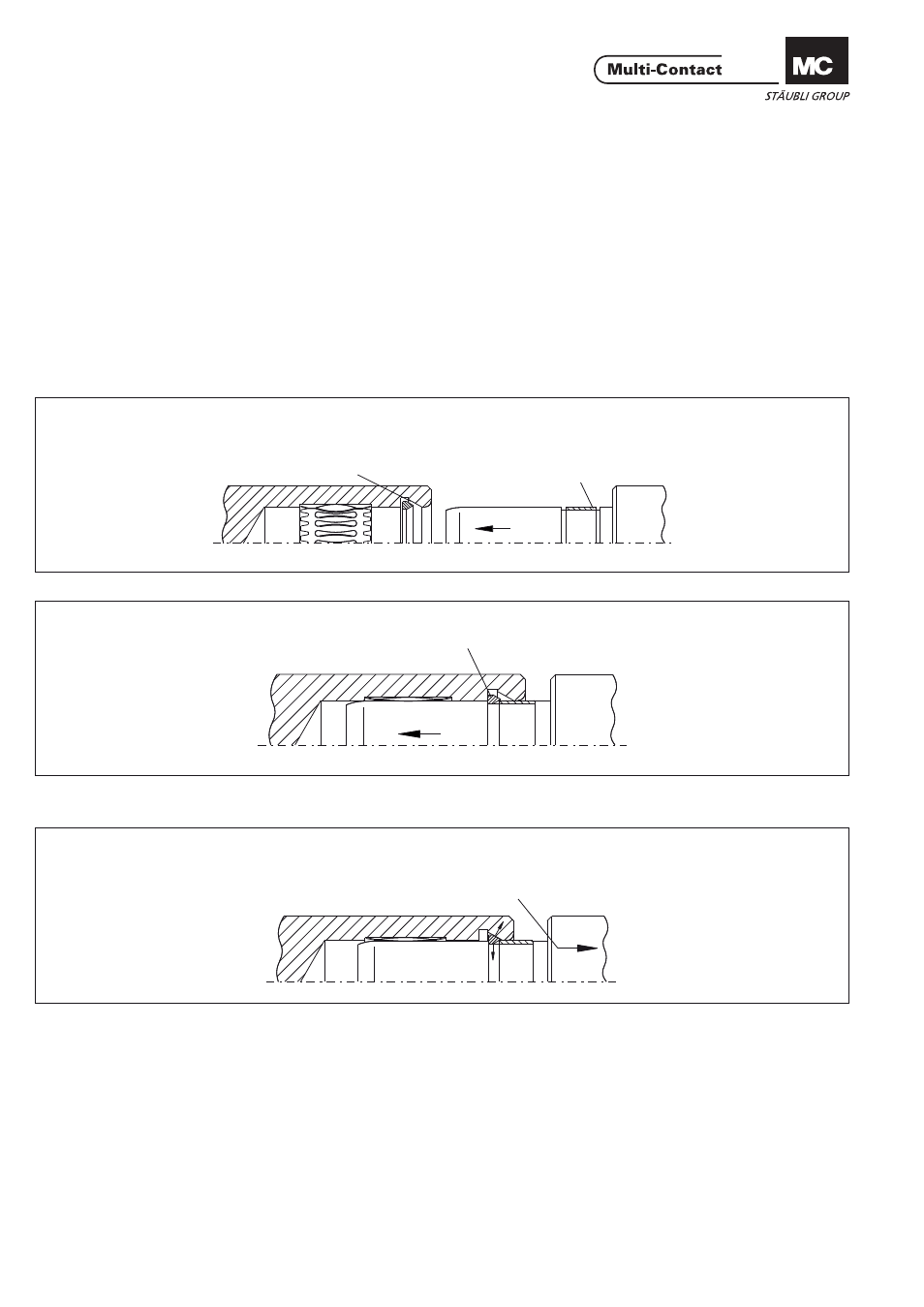

Steckverbindung arretieren
Locking the plug connection
1. Stecker in die Buchse schieben...
1. Insert plug into socket...
2. ...und arretieren.
2. ...and lock.
3. Zur Prüfung:
Verbindung auf Zug belasten !
3. To control:
Apply tensile load !
Arretierung
Locking ring
Schiebering
Sliding ring
Druckpunkt
Pressure point
Zugbelastung
Tensile load
