Anschlussart
Connection mode
MPC-XAC
Wenn Sie den MPC-XAC-Steckverbin-
der verwenden, ist es notwendig, star-
ke Kabel mit einem Durchschnitt von
10 bis 240 mm² zu verwenden und die
Normen EN 50264-3-1, EN 50382-2
und NF F 63827 einzuhalten�
MPC-XAC
When using the MPC-XAC socket, it’s
important to use cables from 10 to
240 mm² according to the standards
EN 50264-3-1, EN 50382-2, et NF F
63827�

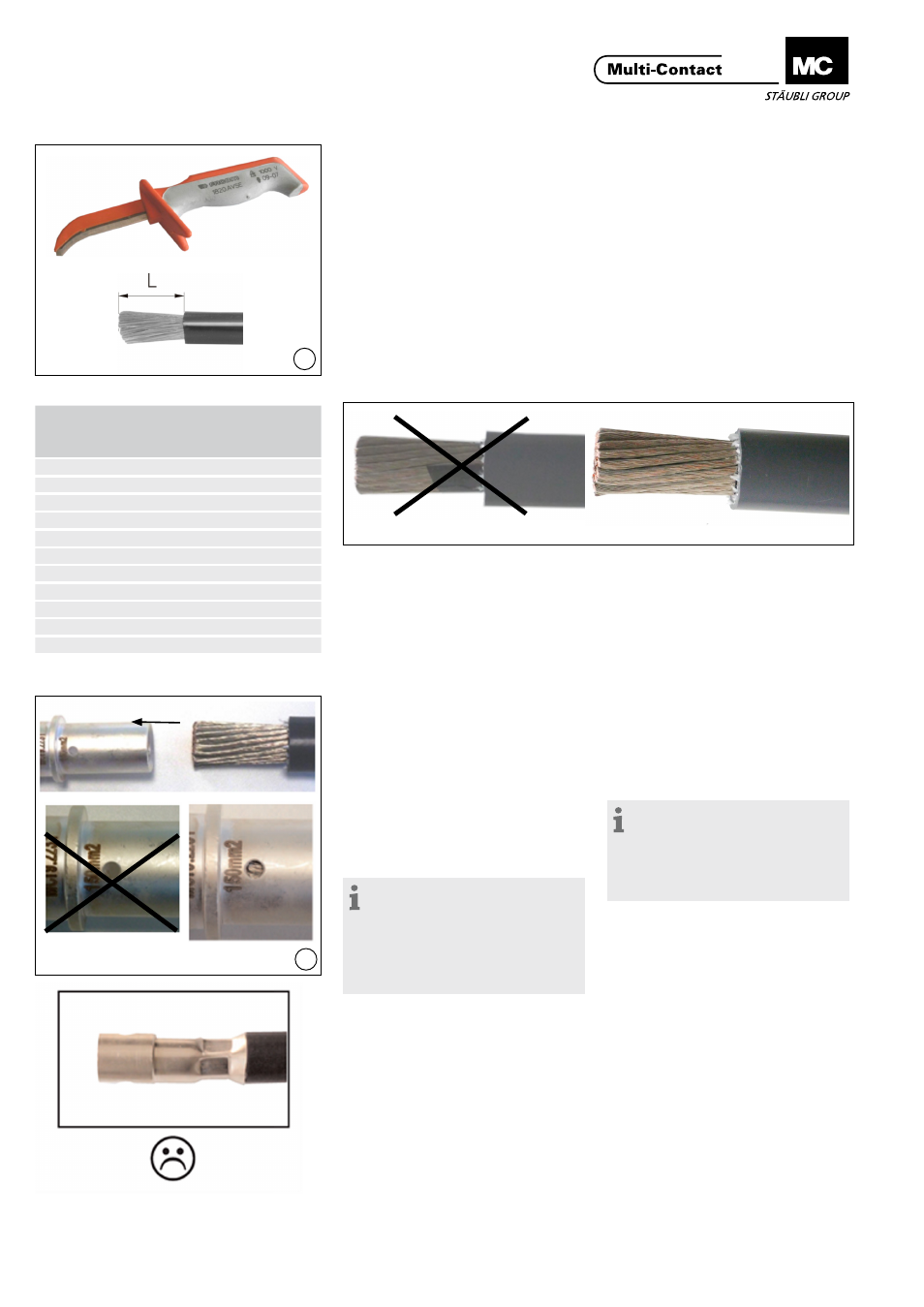

Leitung abisolieren
Cable stripping
(ill. 11)
Entfernen Sie die Isolierung des
Kabels der Länge nach mit einem
Elektrikermesser, siehe Tabelle 2�
(ill. 11)
Strip the cable with an electrician
knife, according to the lengths, see
Tab� 2�
Kontakt Crimpung
Contact crimping
(ill. 12)
Führen Sie das abisolierte Kabel bis
zum Anschlag in den in Crimp-Kontakt
ein� Crimpen Sie die Hülse mit der
Sechskant-Matrix, die in der Werk-
zeugliste beschrieben ist� Halten Sie
dabei den Leiter in der Hülse in Posi-
tion (schieben Sie in Längsrichtung)�
Der Leiter muss nach dem Crimpen in
der Sichtöffnung sichtbar sein� Rich-
ten Sie die Matrizen vor dem Crimpen
sorgfältig aus�
Hinweis:
1 Crimpeinsatz für alle Kupferkabel
mit einem Querschnitt bis ein-
schliesslich 185 mm².
2 Crimpeinsätze für alle Kabel mit
einem Querschnitt ab 240 mm² und
grösser.
(ill. 12)
Put the cable in the crimping contact
until the end� Crimp with the crimping
matrix described in the tool list� The
cable has to be visible in the visiting
hole� Take extra care to align the 2 ma-
trix before crimping�
Note:
1crimp die needed for all cross
section up to 185 mm² included. 2
crimp dies for all cross section from
240 mm² and higher
Tab. 2
Kabelquerschnitt
Cross section
mm
2
Länge
L
Length
L
mm ±2mm
0
10
14
16
16
25
18
35
21
50
23
70
29
95
30
120
30
150
35
185
40
240
40
√
√
