Multi-Contact MA084 - Handbuch (Seite 8)

Advanced Contact Technology
8 / 12 www.multi-contact.com
16
17
18
19

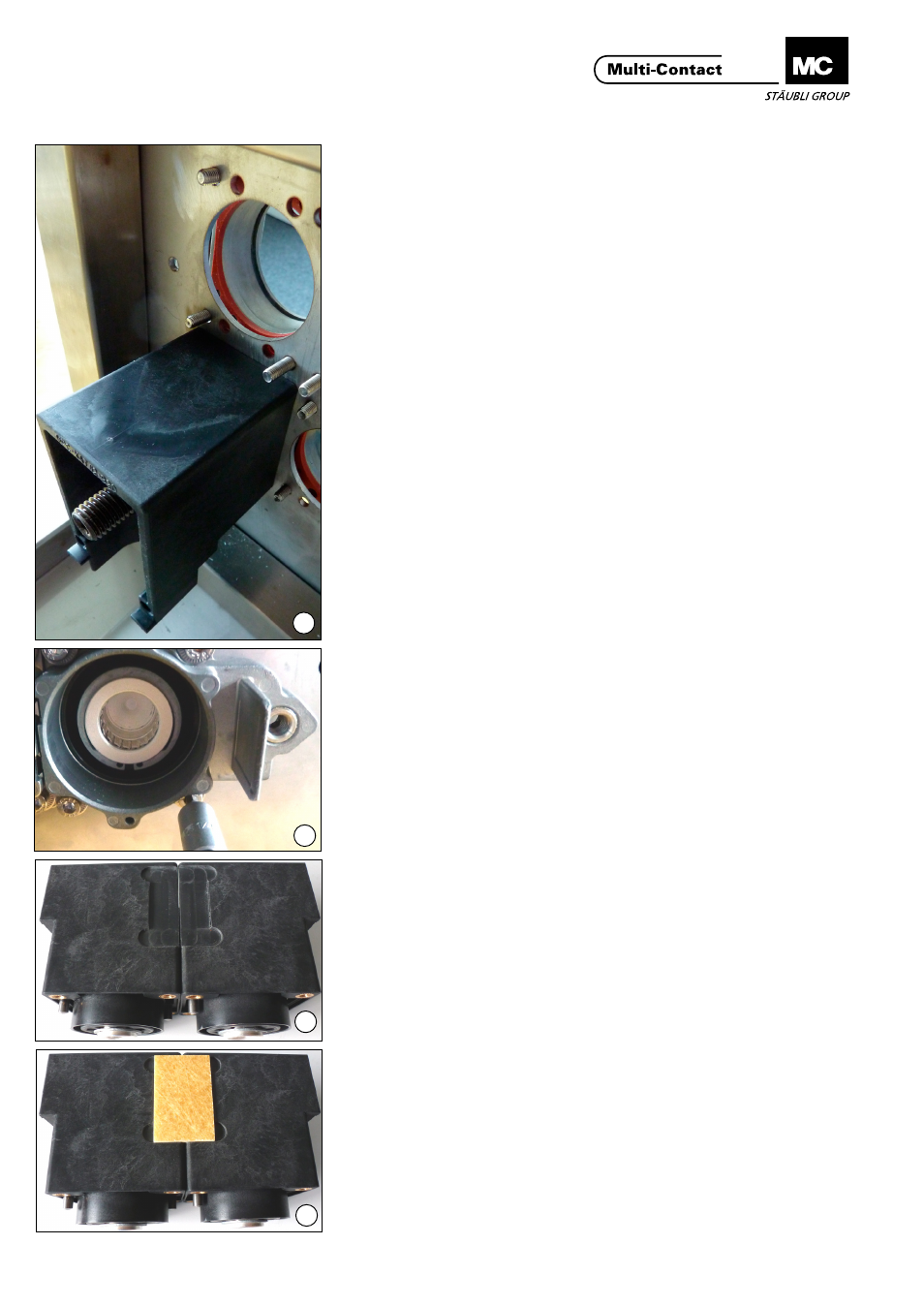

(ill. 16)
Führen Sie die Isolatoren in die Platte
ein�
(ill. 16)
Insert the insulator inside the panel�
(ill. 17)
Ziehen Sie die 4 Befestigungsschrau-
ben pro Isolator an mit
- 2 bis 2,5 Nm für Grösse 1
- 4 bis 5 Nm für Grösse 2
Wiederholen Sie diese Handlung für
alle Pole�
(ill. 17)
Tight the 4 screws at:
- 2 to 2.5 Nm for size 1
- 4 to 5 Nm for size 2
Repeat this operation for all the poles�
Isolierplatte für
MPC-XAT/BB1 Insulation plate for
MPC-XAT/BB1
(ill. 18)
Wenn Sie Steckverbinder vom Typ
MPC-XAT2/.../BB1 unter 3600 V
verwenden und um die erforderlichen
40 mm für die Isolierung einzuhalten,
ist es notwendig, eine zusätzliche
Isolierplatte einzusetzen� Diese Platte
wird an der Rückseite der 4 Isolatoren
im Gehäuse angebracht�
(ill. 18)
When using the MPC-XAT/BB1 socket
under 3600 V, and in order to respect
the 40 mm required for insulation, it’s
necessary to add an insulating plate�
This plate will be placed at the back-
side of the 4 insulators in the housing�
(ill. 19)
Die Isolierplatte vergrössert den
Isolierabstand zwischen zwei Kontak-
ten, wenn sie übereinander montiert
werden�
(ill. 19)
The insulation plate increases the in-
sulating distances between 2 contacts
when mounted on top of each other�
