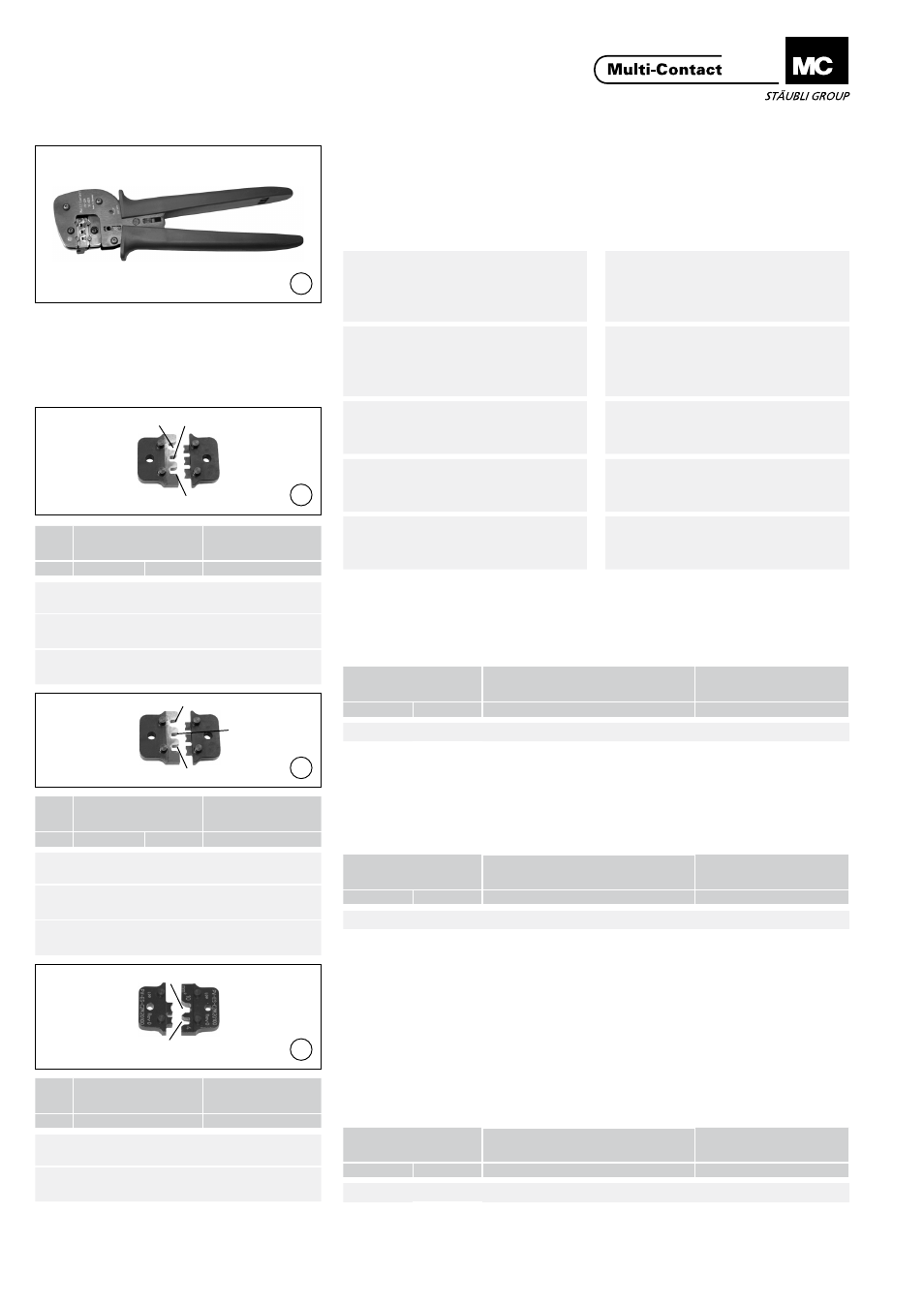

Ausführung für MC4 Explanation for MC4
(ill. 5)
Crimpzange inkl. Locator PV-LOC und
eingebautem Crimp-Einsatz
(ill. 5)
Crimping pliers incl. locator PV-LOC
and built-in crimping insert
Crimpbereich: 1,5 / 2,5 / 4 mm 2
(14 / 12 AWG)
Typ: PV-CZM-18100
Bestell-Nr.: 32.6020-18100
Crimping range: 1,5 / 2,5 / 4 mm 2
(14 / 12 AWG)
Type: PV-CZM-18100
Order No.: 32.6020-18100
Crimpbereich: 2,5 / 4 / 6 mm 2
(12 / 10 AWG)
Typ: PV-CZM-19100
Bestell-Nr.: 32.6020-19100
Crimping range: 2,5 / 4 / 6 mm 2
(12 / 10 AWG)
Type: PV-CZM-19100
Order No.: 32.6020-19100
Crimpbereich: 4 / 10 mm 2
Typ: PV-CZM-20100
Bestell-Nr.: 32.6020-20100
Crimping range: 4 / 10 mm 2
Type: PV-CZM-20100
Order No.: 32.6020-20100
Crimpbereich: 6 / 10 mm 2
Typ: PV-CZM-21100
Bestell-Nr.: 32.6020-21100
Crimping range: 6 / 10 mm 2
Type: PV-CZM-21100
Order No.: 32.6020-21100
Crimpbereich: 8 / 12 / 10 AWG
Typ: PV-CZM-22100
Bestell-Nr.: 32.6020.22100
Crimping range: 8 / 12 / 10 AWG
Type: PV-CZM-22100
Order No.: 32.6020-22100
Einzelteile Individual parts
(ill. 6 + 7 + 8 + 9 + 10)
Auswechselbare Crimp-Einsätze
(ill. 6 + 7 + 8 + 9 + 10)
Interchangeable crimping inserts
Crimpbereich
Crimping range
Typ
Type
Bestell-Nr.
Order No.
mm 2 AWG
1,5 / 2,5 / 4 14 / 12 PV-ES-CZM-18100 32.6021-18100
Crimpbereich
Crimping range
Typ
Type
Bestell-Nr.
Order No.
mm 2 AWG
2,5 / 4 / 6 12 / 10 PV-ES-CZM-19100 32.6021-19100
Crimpbereich
Crimping range
Typ
Type
Bestell-Nr.
Order No.
mm 2 AWG
4 / 10 PV-ES-CZM-20100 32.6021-20100
Pos.
Leiterquerschnitt
Cable cross section
geeignet für
suitable for
mm 2 AWG
1 1,5 14
PV-SP4/2.5
PV-BP4/2.5
2 2,5
PV-SP4/2.5
PV-BP4/2.5
3 4 12
PV-SP4/6
PV-BP4/6
Pos.
Leiterquerschnitt
Cable cross section
geeignet für
suitable for
mm 2 AWG
4 2,5
PV-SP4/2.5
PV-BP4/2.5
5 4 12
PV-SP4/6
PV-BP4/6
6 6 10
PV-SP4/6
PV-BP4/6
Pos.
Leiterquerschnitt
Cable cross section
geeignet für
suitable for
mm 2
7 4
PV-SP4/6
PV-BP4/6
8 10
PV-SP4/10
PV-BP4/10
