VDL (E2.1) 04/2014 Seite 26/106

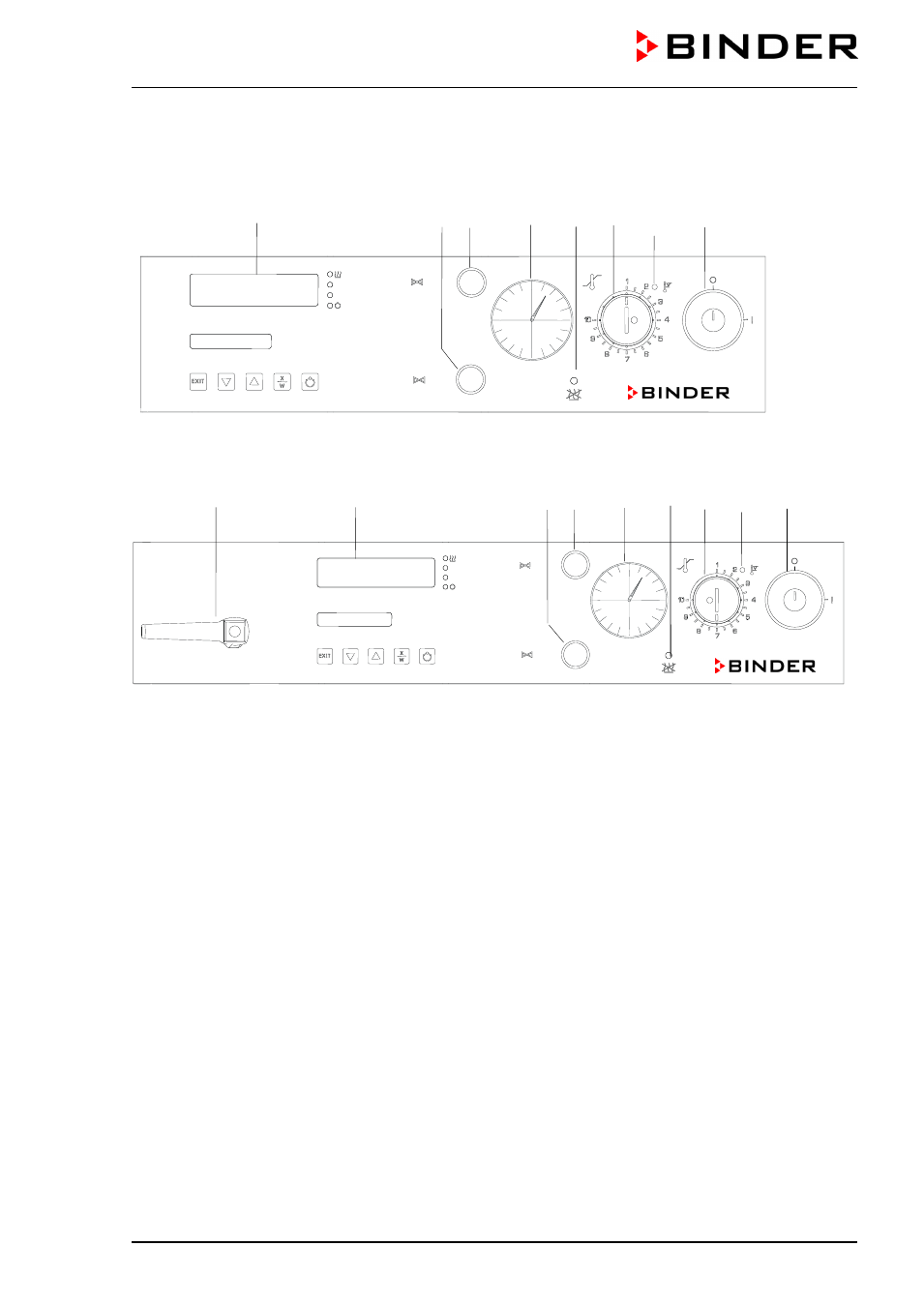

2.3 Bedienfeld VDL
(7) (6) (5) (3) (4) (2) (2a) (1)
Abbildung 5: Bedienfeld VDL 23
(8) (7) (6) (5) (3) (4) (2) (2a) (1)
Abbildung 6: Bedienfeld VDL 53/115
(1)
Schlüsselschalter Ein- /Aus (Hauptschalter)
(2) Temperaturwählbegrenzer (TWB Klasse 2)
(2a) Alarmleuchte rot für TWB
(3)
Manometer (Druckanzeige)
(4) Kontrolllampe gelb: keine Heizungsfreigabe
(5) Belüftungsventil (Umgebungsluft)
(6) Feindosierventil (Inertgas)
(7) Programmregler RD3
(8) Vakuumabsperrventil
AIR
GAS
AIR
GAS
VAC.OFF
VAC.ON
