VDL (E2.1) 04/2014 Seite 73/106
Wenn der TWB das Gerät abgeschaltet hat, erkennbar am Aufleuchten der roten Alarmleuchte (2a),
müssen folgende Schritte durchgeführt werden:
 Gerät vom Netz trennen
 Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen
 TWB entriegeln durch Drücken der Rückstelltaste (2b)
 Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWB anspricht, schalten Sie das Gerät ein und stellen
Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 30 °C bis 320 °C und
dient als Einstellhilfe.
 Den Drehknopf (2) des TWB mit einer Münze auf Endanschlag (Stel-
lung 10) einstellen (Geräteschutz).
 Nach Einregelung auf den vorgewählten Sollwert den Drehknopf (2)
bis zum Schaltpunkt zurückstellen (Drehen entgegen dem Uhrzeiger-
sinn).
 Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (2a) er-
kennbar, Rückstelltaste (2b) springt heraus.
 Die optimale Einstellung des TWB ergibt sich durch Drehen des Dreh-
knopfes im Uhrzeigersinn um etwa einen Teilstrich der Skalierung.
 Die Rückstelltaste (2b) wieder hineindrücken.

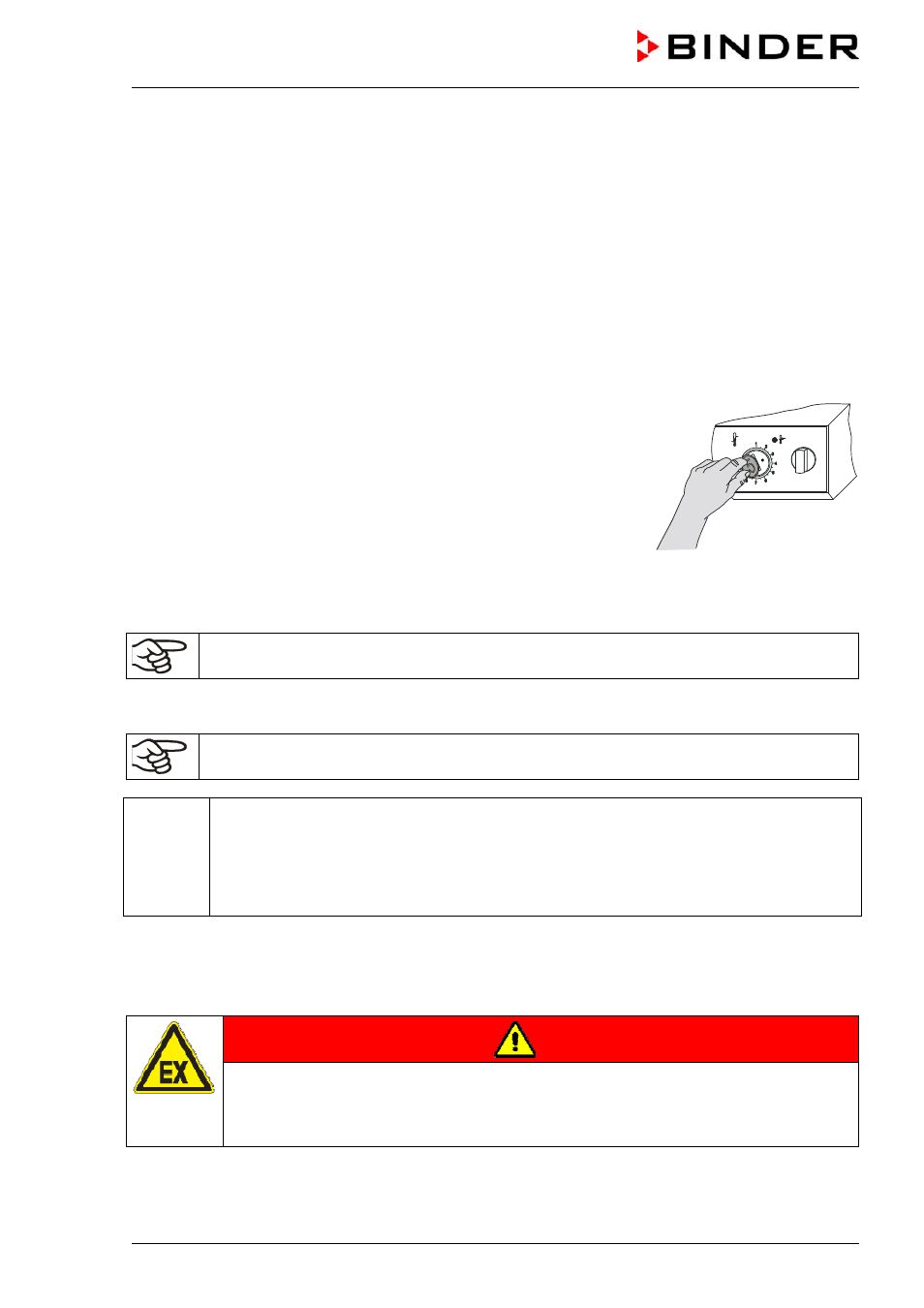

Abbildung 17:
Einstellung des TWB Kl. 2
Das Gerät ist nur bei gedrückter Rückstelltaste (2b) aktiv.
Spricht der TWB an, leuchtet die rote Alarmleuchte (2a) auf, die Rückstelltaste (2b) springt heraus und
das Gerät schaltet bleibend ab.
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes anpassen.
Beispiel: Es soll ein Stoff mit einer Zündtemperatur von 160 °C getrocknet werden.
Nach Hinweistafel „Temperatureinstellung“ (Kap. 2.5) beträgt die maximal zugelassene
Trocknungstemperatur von 85 °C. Stellen Sie den Temperaturwählbegrenzer auf maximal
85 °C ein.
Die Einstellung des Temperaturreglers RD3 darf diesen Wert ebenfalls nicht überschreiten.
Das Gerät ist gemäß IEC/CEI 60079-14 nicht für die Temperaturklassen T4, T5 und T6 vorgesehen. Es
dürfen nur Stoffe in dieses Gerät eingebracht werden, deren Zündtemperatur über 135 °C liegt.
Dieses Gerät ist nicht geeignet zum Trocknen von Stoffen, deren Zündtemperatur unter 135 °C liegt.
GEFAHR
Explosionsgefahr.
Lebensgefahr.
 KEINE Stoffe mit Zündtemperatur <135 °C in das Gerät einbringen.
