BINDER VDL 23 Benutzerhandbuch
Seite 55
VDL (E2.1) 04/2014
Seite 55/106
S01
S02
S03
S04
S05
S06
S07
S08
S09
W
t

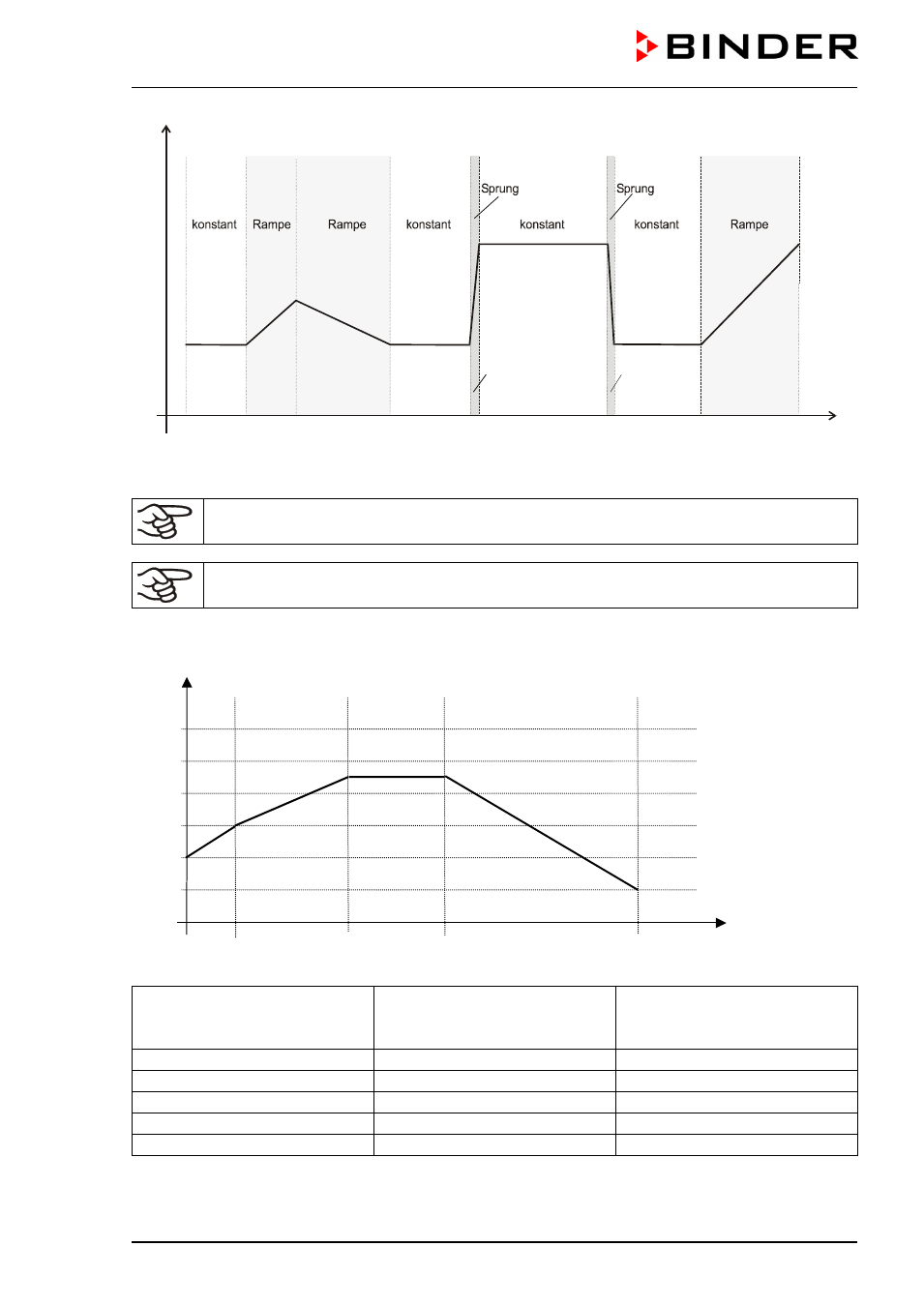

Abbildung 15: Gestaltungsmöglichkeiten von Temperaturübergängen
(bei Standardeinstellung „Rampe“ in der Benutzerebene, Kap. 10)
Ein realistisches Maximum der Aufheizgeschwindigkeit ist 1,5 °C/min.
Bei voller Auslastung des Schrankes sind je nach Beladung Abweichungen zu den angegebe-
nen Aufheizgeschwindigkeiten möglich.
Beispiel einer Programmeingabe als Sollwertrampe:
W/°C
t/min.
S01
S02
S03
S04
0
20
40
60
80
100
30
120
180
380
S05
Programmtabelle zur Grafik (bei Standardeinstellung „Rampe“):
Abschnitt
SEC
Temperatur Sollwert
[ °C]
TEMP
Abschnittsdauer
[hh.mm]
TIME
S01
40
00:30
S02
60
01:30
S03
90
01:00
S04
90
03:20
S05
20
00:01
Die Daten aus einer solchen Programmtabelle können nun in den Programmregler RD3 eingegeben wer-
den (Kap. 8.2).
