VDL (E2.1) 04/2014 Seite 80/106
Vermeiden Sie, dass sich im Vakuummodul Lösemittel ansammeln und das Vakuummodul
damit zu einem explosionsgefährdeten Bereich (Zone 0 oder 1 oder 2) wird. Der über dem
Vakuummodul montierte Vakuumtrockenschrank ist in Bezug auf die Umgebung nicht explosi-
onsgeschützt ausgeführt.
Auslass (Gas!)
Emissionskondensator
Kühlmittelzuleitung
(Schlauchwelle 6 mm)
Rundkolben zur Kondensat-
sammlung
Kühlmittelrückführung (Schlauchwelle 6 mm)
Schutzblech
Traggriff
Einlass (Vakuumanschluss)

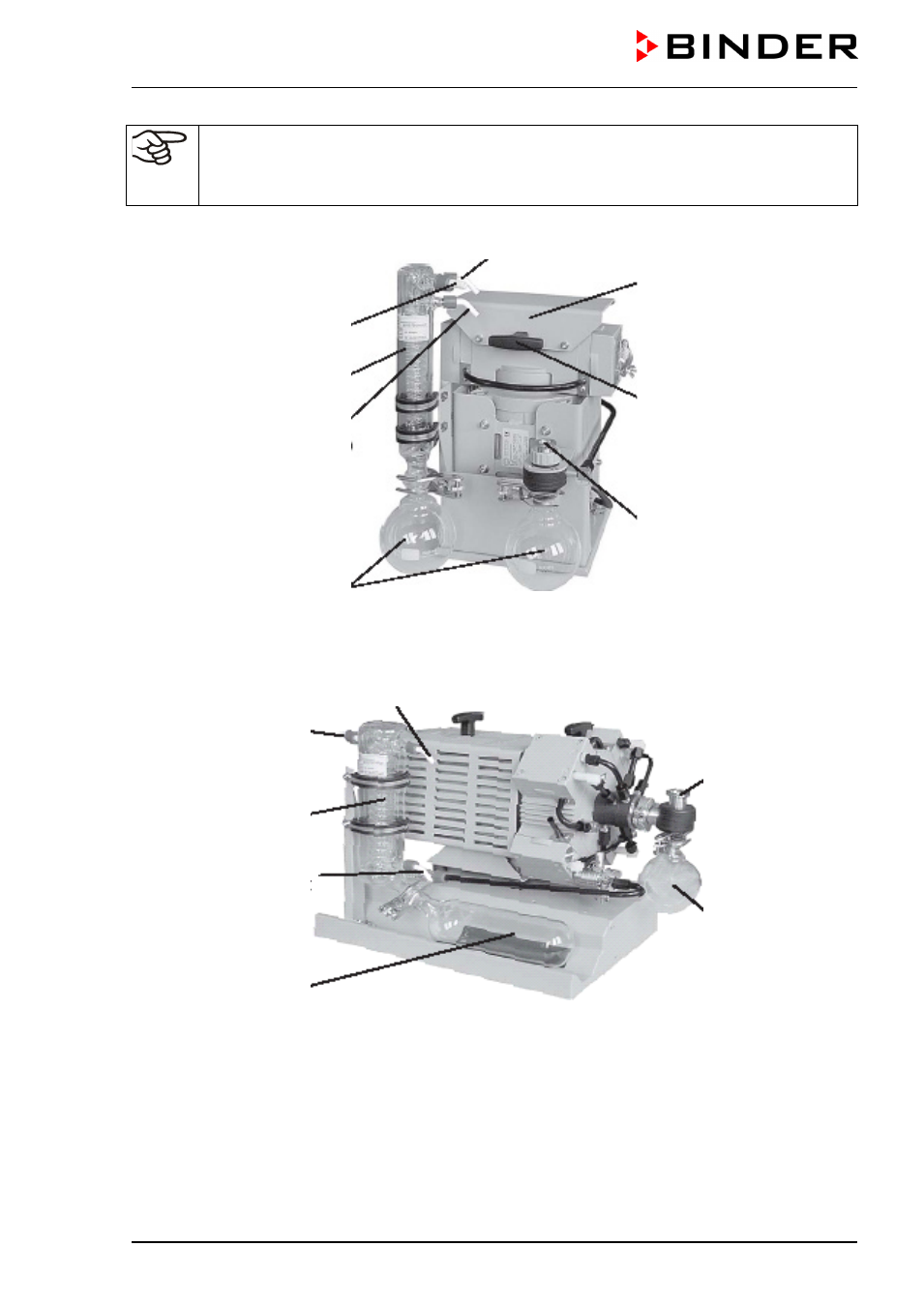

Abbildung 21: Vakuumpumpe VP 4 (MZ2C EX)
Kühlmittelrückführung (Schlauchwelle 6 mm)
Auslass (Gas!)
Emissions-
kondensator
Kühlmittelzuleitung
(Schlauchwelle 6 mm)
Auffangflasche zur
Kondensatsammlung
Einlass
(Vakuumanschluss)
Rundkolben zur
Kondensatsammlung
Abbildung 22: Vakuumpumpe VP5 (MZ4C EX)
