8.1.2 Programmierung mit Einstellung „Sprung“
Die Einstellung „Sprung“ spart beim Programmieren das Programmsegment des Übergangs.
Wird die Einstellung „Sprung“ gewählt, so werden nur noch konstante Temperaturen ausge-
regelt; es können dann keine Rampen mehr programmiert werden.
Sollwerte werden für die Dauer eines Programmabschnitts konstant gehalten. Zu Beginn jedes Pro-
grammabschnitts heizt das Gerät, um den eingetragene Sollwert mit maximaler Geschwindigkeit zu errei-
chen.

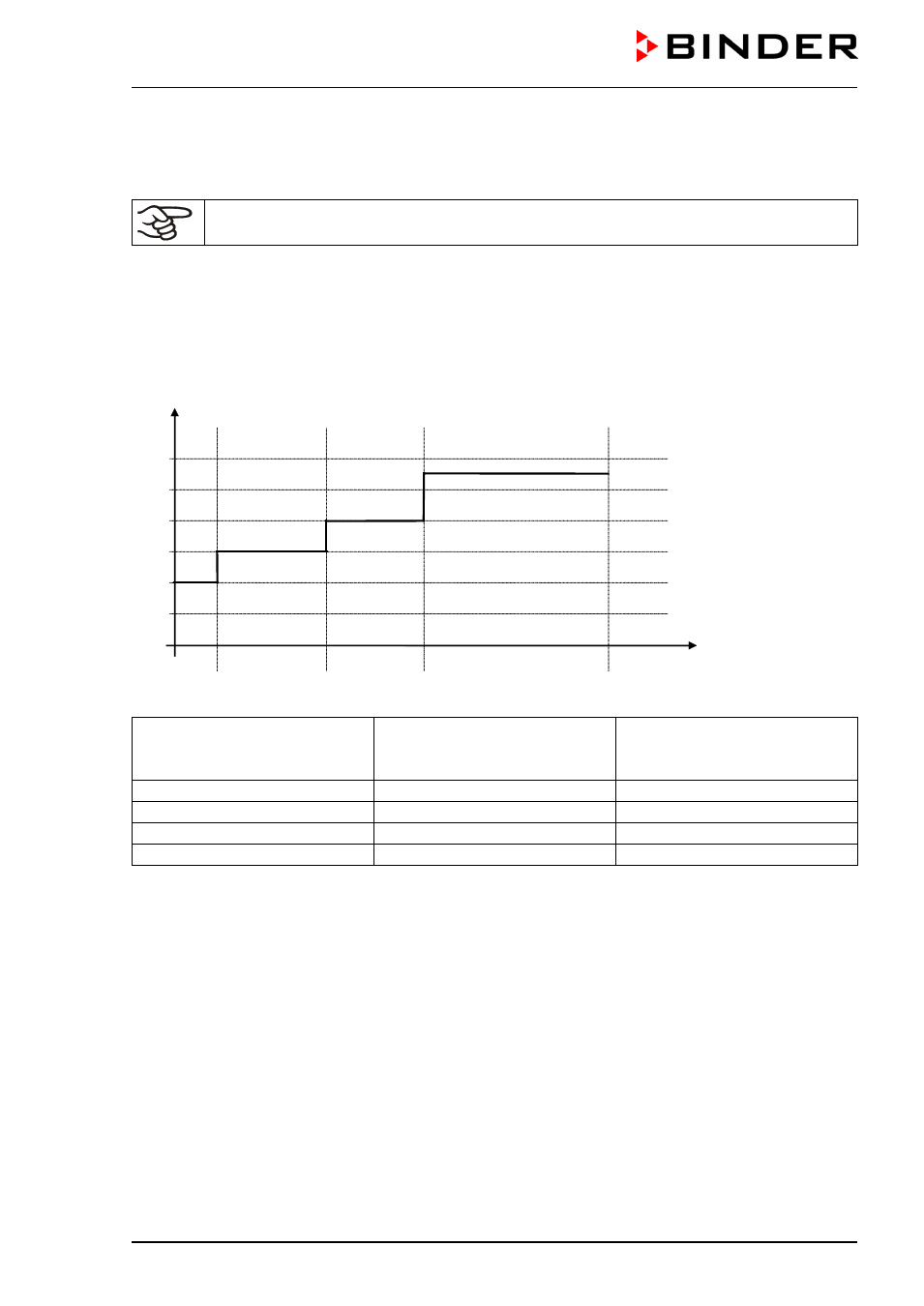

Beispiel einer Programmeingabe als Sollwertsprung:
W/°C
t/min.
S01 S03 S05 S07
0
20
40
60
80
100
30
120
180
380
Programmtabelle zur Grafik (bei Einstellung „Sprung“):
Abschnitt
SEC
Temperatur Sollwert
[ °C]
TEMP
Abschnittsdauer
[hh.mm]
TIME
S01
40
00:30
S02
60
01:30
S03
80
01:00
S04
20
03:20
Die Daten aus einer solchen Programmtabelle können nun in den Programmregler RD3 eingegeben wer-
den (Kap. 8.2).
