15.2 Vakuummodul leer (ohne Pumpe) (Option)
Die Montage des Vakuumtrockenschranks auf dem Vakuummodul und das Verlegen der
Saugleitung zum Vakuummodul sind in der Montageanleitung Art. Nr. 7001-0137 be-
schrieben, die dem Vakuummodul beiliegt.
(13)
Anschluss an eine Vakuumquelle
Verbinden Sie den Vakuumanschluss (13) (Kleinflansch DN 16)
am Gerät hinten oben mit einer Vakuumpumpe oder einer Haus-
vakuumanlage über einen Vakuumschlauch oder eine feste Va-
kuumverrohrung.
Bei Verwendung eines Vakuumschlauchs empfehlen wir die An-
schlusskits für VP4 oder VP5 von BINDER (Kap. 15.1). Das Va-
kuummodul hat an der Rückseite einen entsprechenden
Schlauchdurchlass.

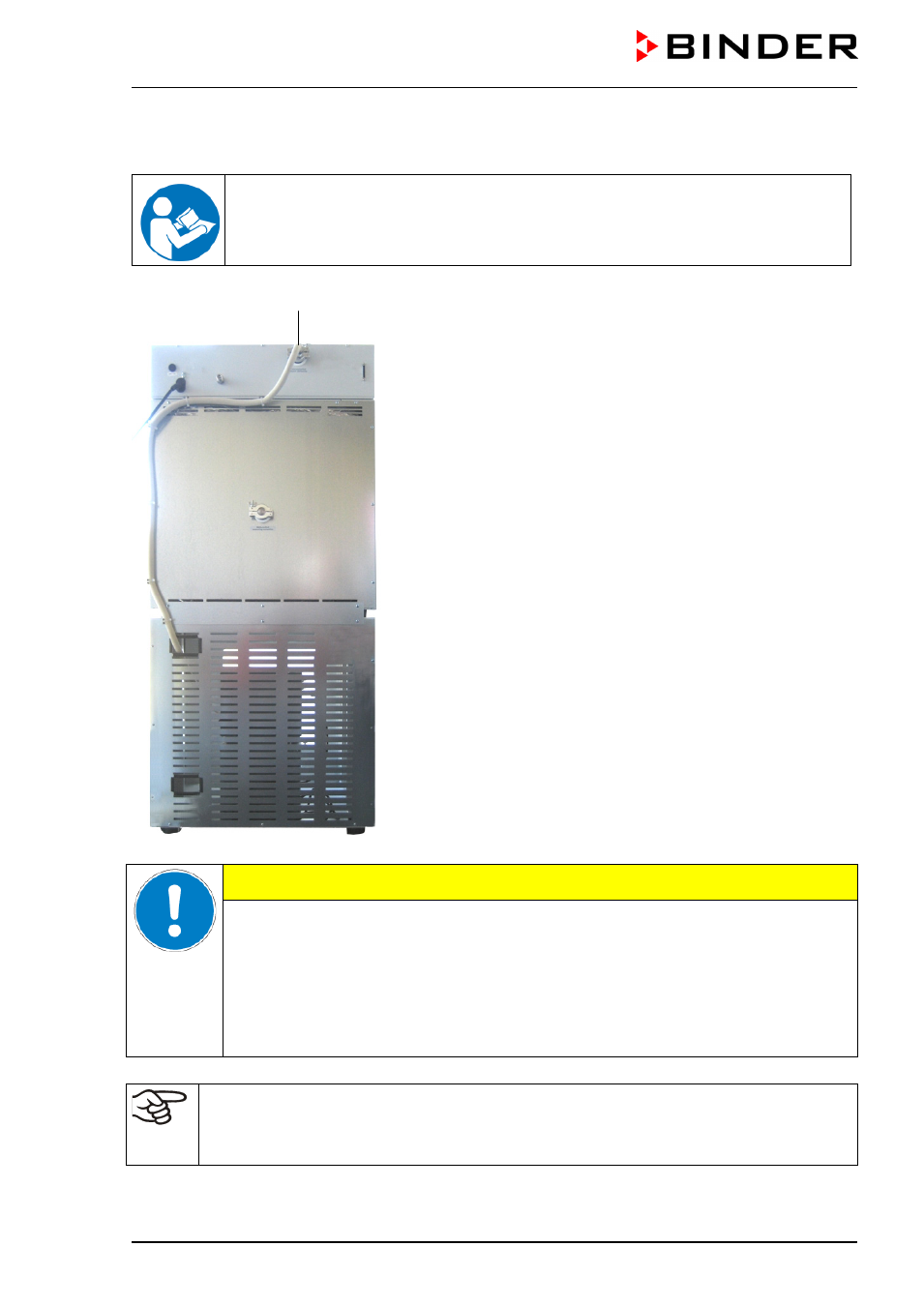

Abbildung 19: VDL 53 mit Option „Vakuummodul“, montiert, und
montiertem Vakuumschlauch
VORSICHT
Technische Defekte durch zu großen Unterdruck.
Implosionsgefahr.
Beschädigung des Vakuumtrockenschranks.
∅
Zulässigen Betriebsdruck 10 -2 mbar NICHT unterschreiten.
 Pumpe entsprechend dem zulässigen Endvakuum auslegen, oder Endvakuum über
einen Vakuumcontroller begrenzen.
Vermeiden Sie, dass sich im Vakuummodul Lösemittel ansammeln und das Vakuummodul
damit zu einem explosionsgefährdeten Bereich (Zone 0 oder 1 oder 2) wird. Der über dem
Vakuummodul montierte Vakuumtrockenschrank ist in Bezug auf die Umgebung nicht explosi-
onsgeschützt ausgeführt.
