VDL (E2.1) 04/2014 Seite 41/106
(7a) LED Heizung aktiv
(7b) (ohne Funktion)
(7c) (ohne Funktion)
(7d)
LED leuchtet: Programmbetrieb
LED blinkt: Über-/Unterschreiten
der Toleranzbandgrenzen im
Festwert- oder Programmbe-
trieb. Im Programmbetrieb vor-
läufiger Programmhalt.

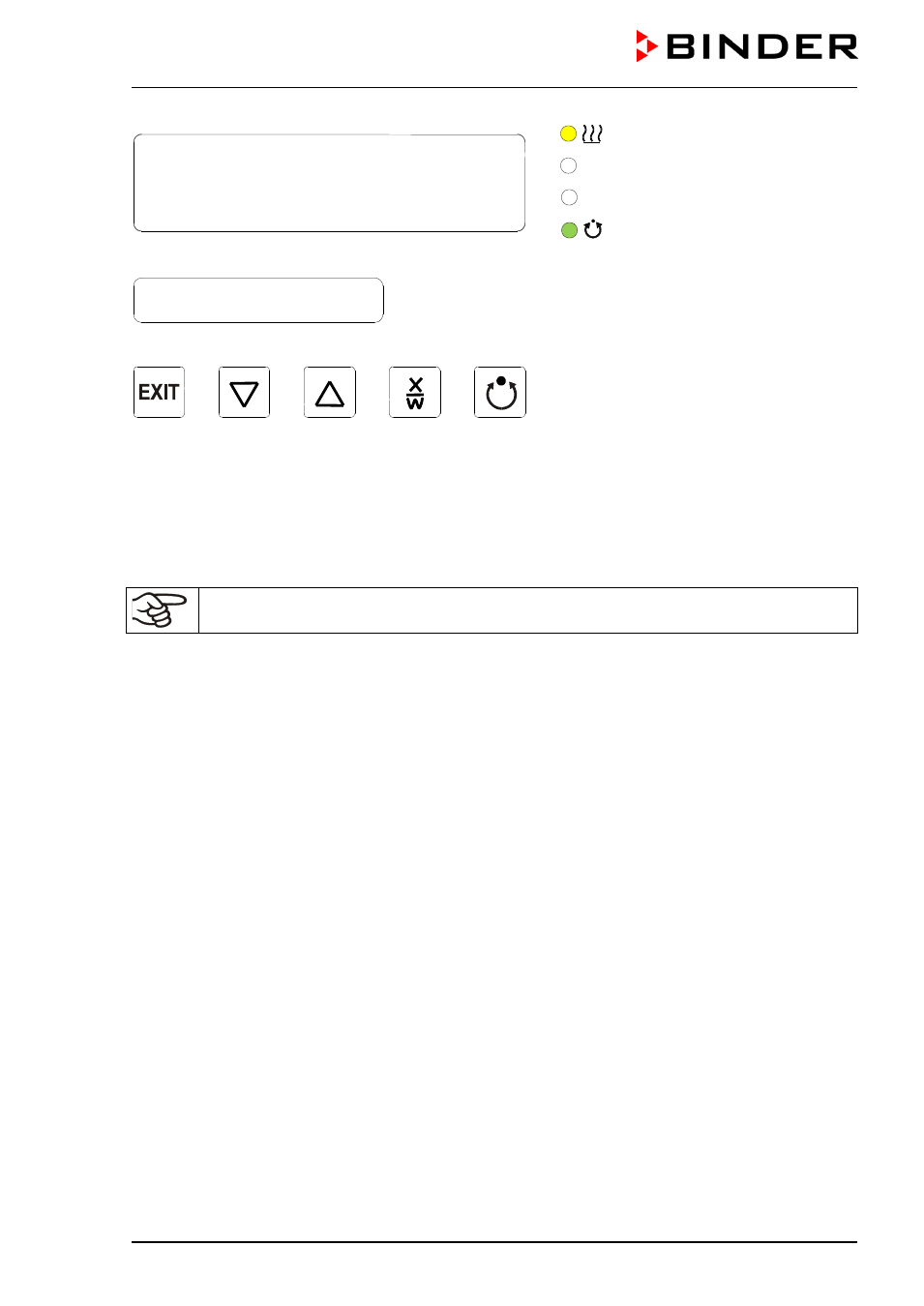

Abbildung 14: Programmregler RD3
Mit dem Programmregler RD3 können Temperaturzyklen programmiert werden.
Wahlweise können zwei Programme mit je bis zu 10 Abschnitten oder ein Programm mit bis zu 20 Ab-
schnitten eingegeben werden (Einstellung in der Benutzerebene, Kap. 10).
Bei Umschaltung von 2 Programmen auf 1 Programm oder umgekehrt werden vorhandene
Programme gelöscht.
Die Zeitdauer eines einzelnen Programmabschnitts lässt sich wahlweise auf maximal 99 Std. 59 Min. oder
auf 999 Std. 59 Min. einstellen (Einstellung in der Benutzerebene, Kap. 10). Diese Einstellung gilt dann für
alle Programmabschnitte.
Die Programmierung kann direkt über die Tastatur des Reglers oder über die speziell von BINDER entwi-
ckelte Software APT-COM™ 3 DataControlSystem (Option, Kap. 15.6) graphisch am PC vorgenommen
werden.
5.2 Allgemeine Hinweise
Der Programmregler RD3 verfügt über mehrere Funktionsebenen:
Normalanzeige / Festwertbetrieb:
•
Anzeige des momentanen Temperatur-Istwertes (Display 1) und des aktuellen Datums und der Uhrzeit
(Display 2).
• Gerät befindet sich im Festwertbetrieb. Eingegebene Sollwerte werden eingestellt bzw. ausgeregelt.
Festwert-Eingabemodus (Kap. 6)
•
Eingabe des Temperatur-Sollwertes für Festwertbetrieb
• Eingabe der Temperatur-Sollwerte SP1 und SP2 für Wochenprogrammuhrbetrieb
Programm-Editor (Kap. 8)
•
Es können 2 Zeitplanprogramme mit je max. 10 Programmabschnitten oder ein Zeitplanprogramm mit
max. 20 Abschnitten eingegeben werden (Auswahl in der Benutzerebene, Kap. 10). Eingabe der Tem-
peratur-Sollwerte in allen Programmabschnitten (Kap. 8.1).
• Löschen eines Programmabschnittes (Kap. 8.4)
Display 1
Display 2
