VDL (E2.1) 04/2014 Seite 27/106
2.4 Anschlüsse Geräterückseite
(10) (14) (13) (9)
VDL 23
(10) (11) (12) (14) (13) (9)
VDL 53 / VDL 115

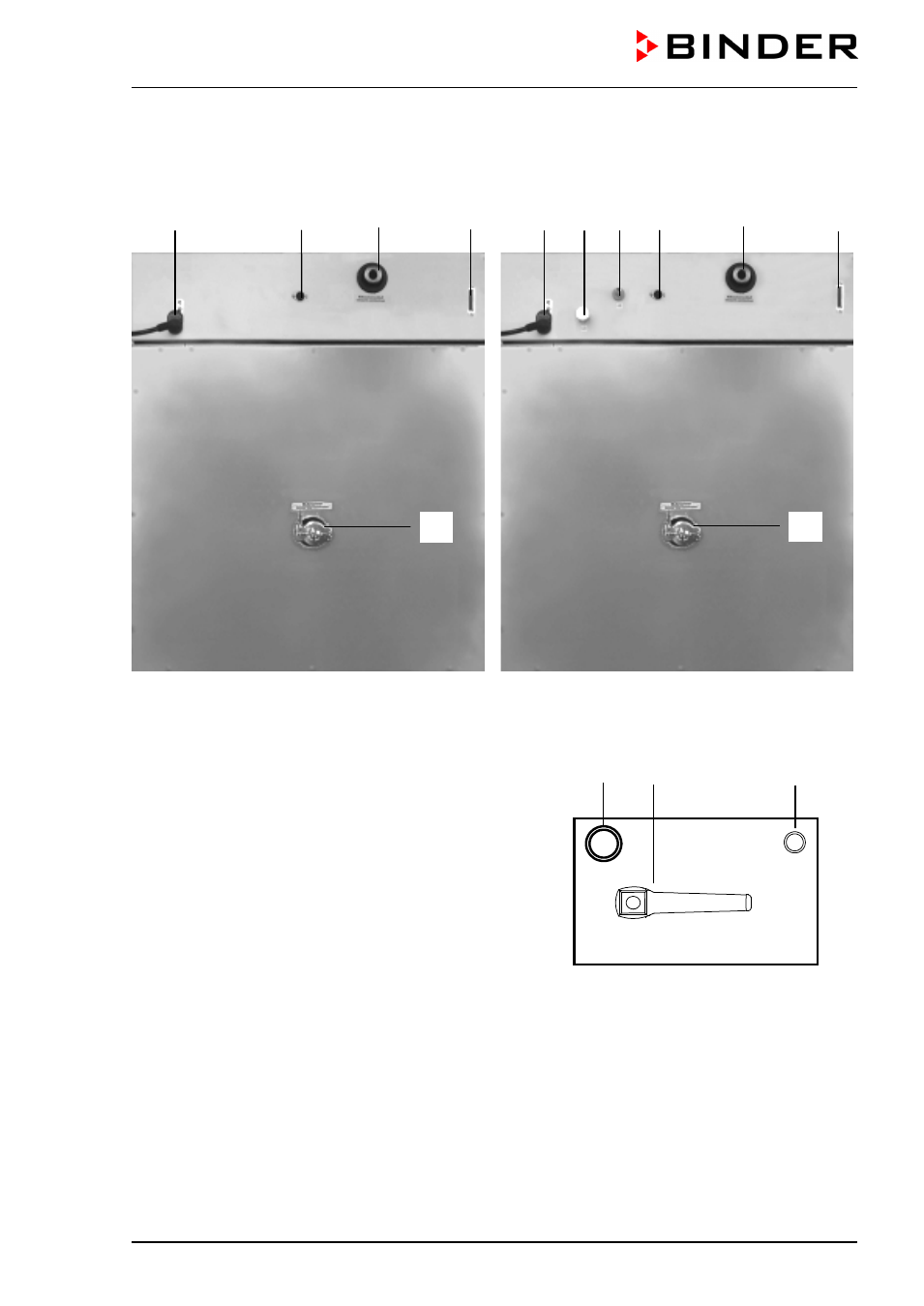

Abbildung 7: Rückseite VDL
(8) Vakuumabsperrventil
(9)
Serielle Schnittstelle RS 422
(10) Netzanschlussleitung
(11) Inertgasanschluss, Adapter mit Schlaucholive 8 mm
(12) Frischluftanschluss (Rohr 8x1mm)
(13) Vakuumanschluss, Kleinflansch DN16
(14) DIN Buchse „Object-Pt100“ (Option) für Anschluss Pt
100 Fühler (bei Option Objekttemperaturmessung)
(15) Messstutzen, Kleinflansch DN16
(11) (8) (12)
VAC.OFF
VAC.ON
GAS
AIR
Abbildung 8: Anschlüsse linke Seite VDL
23
(15) (15)
