Produktübersicht
10
Embedded-PC
Grundmodule
Technische Daten

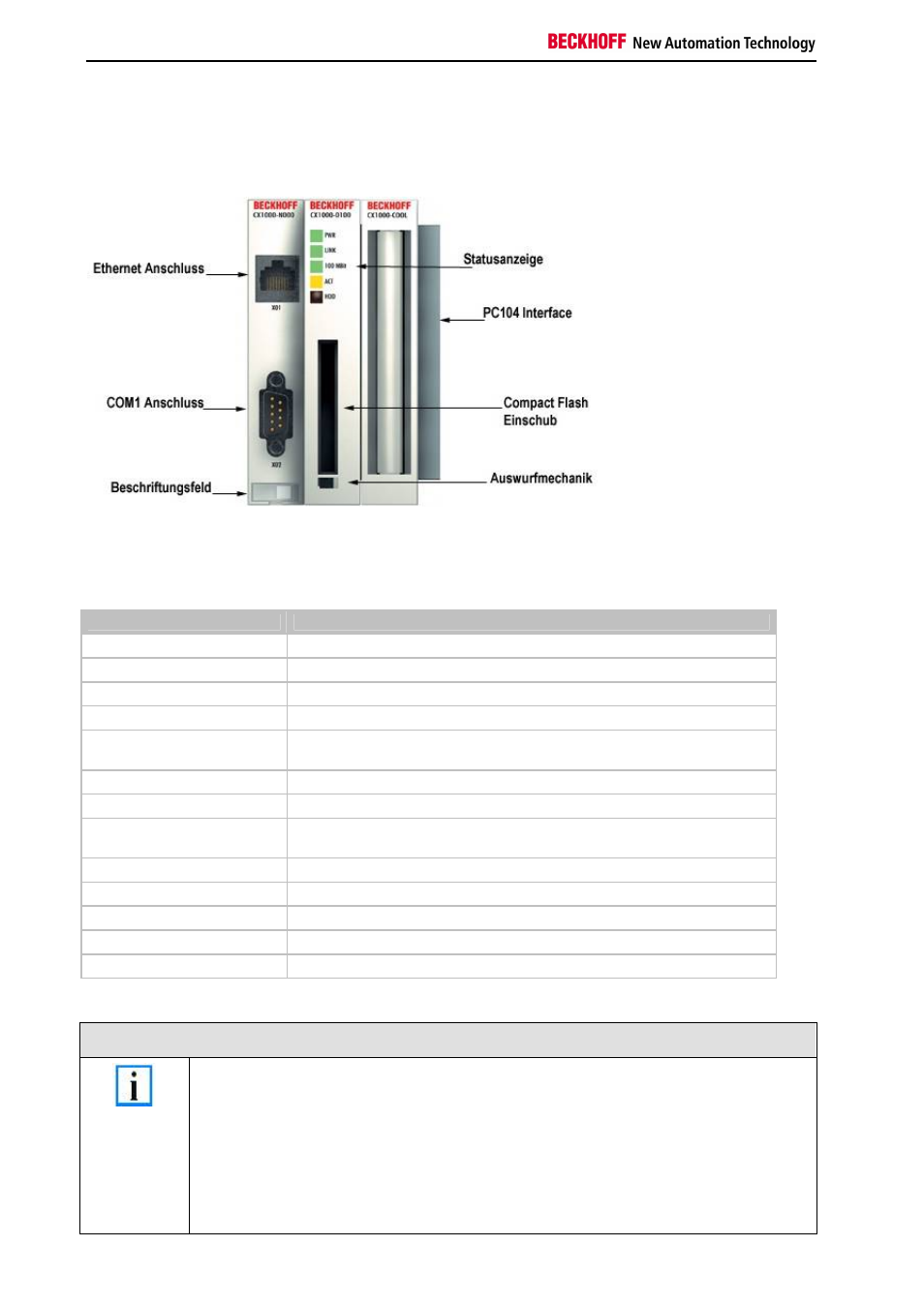

Das CX1000 CPU-Grundmodul ist die Basiseinheit des CX-Systems. Es beinhaltet die CPU, den internen Flash
Speicher in zwei Ausbaustufen sowie die Möglichkeit, ein zusätzliches Speichermedium im Compact Flash Format II
zu betreiben. Ethernet und RS 232-Schnittstelle gehören ebenfalls zur Basisausstattung. Über die beidseitig
ausgeführte PC104 Schnittstelle können alle anderen Komponenten der CX-Familie angeschlossen werden. Für die
Spannungsversorgung des CPU-Moduls wird eines der Netzteilmodule des Typs CX1100 benötigt.
Technische Daten
CX1000-0000
Prozessor
Pentium MMX kompatibel, 266 MHz Taktfrequenz
Flash Speicher
64 MByte Compact-Flash-Karte
Interner Arbeitsspeicher
32 MByte RAM (erweiterbar auf 128 MByte)
Schnittstellen
1 x RJ45 (Ethernet) und 1 x D-Sub Stecker 9-polig (RS 232)
Diagnose LED
1 x Power, 1 x Link, 1x 100 MBit , 1 x LAN Aktivität,
1 x Flashzugriff
Erweiterungssteckplatz
1 x Compact Flash Typ II Einschub mit Auswurfmechanik
Uhr
interne akkugepufferte Uhr für Zeit und Datum
Betriebssystem
Microsoft Windows CE.NET oder Microsoft
Windows XP Embedded
Steuerungssoftware
TwinCAT PLC Runtime oder TwinCAT NC PTP Runtime
Systembus
16 Bit ISA (PC104 Standard)
Spannungsversorgung
über Systembus (durch Netzteilmodul CX1100)
Abmessungen
57 mm x 100 mm x 91 mm
Gewicht
ca. 355 g ( mit DVI/USB ca. 435 g)
Die Kühlung der CPU erfolgt über einen passiven Kühlkörper (CX1000-COOL), dieser ist werkseitig mit dem CPU-
Grundmodul verbunden.
Hinweis
Die Watchdog-Funktion wird von Beckhoff nur in Verbindung mit TwinCAT mit WINDOWS NT
basierten Systemen unterstützt. Für andere Betriebssysteme ohne TwinCAT ist es nicht möglich
eine allgemeine Lösung anzugeben. Der Anwender muss selbst eine Lösung implementieren. Als
Unterstützung können hier NUR
die Prozessorbeschreibung
die CX-Architektur Beschreibung (CX1100-000x Netzteilbeschreibung)
gegeben werden. Die Dokumente sind im Downloadbereich unseres Webservers
(www.beckhoff.de) verfügbar.
