Einbau und Verdrahtung
Embedded-PC 33

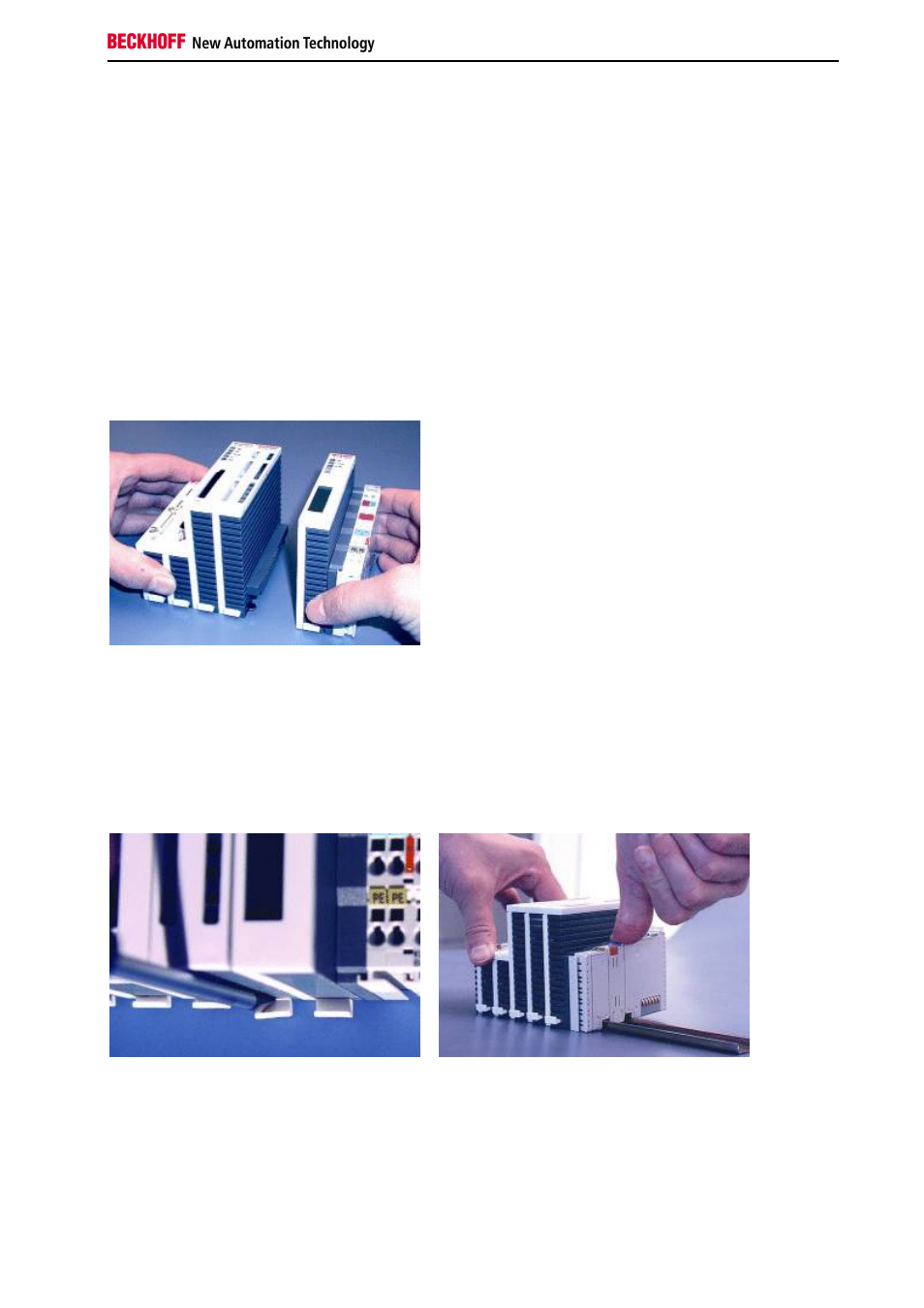

Mechanischer Zusammenbau des Grundmoduls
Der Einbau der Module erfolgt in drei Schritten:
1. Reihenfolge der Module
Das CPU-Grundmodul mit den werkseitig links angeschlossenen Systemschnittstellen wird auf der rechten Seite um
das Netzteil, und auf der linken Seite um die Feldbusanschaltung (Master bzw. Slave), soweit vorhanden, erweitert.
Der Anbau einer Feldbusanschaltung wird auf der nächsten Seite beschrieben.
2. Zusammenbau der CPU mit dem Netzteil
Die Befestigung der einzelnen Module untereinander wird durch das einfache Zusammenstecken erreicht (BILD1).
Dabei ist zu beachten, dass die Stecker des PC104 Interface nicht beschädigt werden.
Bei richtiger Montage ist kein nennenswerter Spalt zwischen den angereihten Gehäusen zu sehen.
BILD1: Zusammenrasten der Module
3. Aufrasten auf die Hutschiene
Auf der Unterseite der Module befindet sich eine weiße Zuglasche, die mit einem Rastmechanismus verbunden ist.
Diese Zuglaschen müssen vor dem Anbringen auf die Tragschiene nach unten gezogen werden. Dieses kann mittels
eines Schlitzschraubendrehers und einer leichten Drehung geschehen (BILD4). Nach erfolgreichem Aufrasten auf
die Hutschiene (BILD5) müssen die Zuglaschen wieder in die Ausgangsstellung geschoben werden (BILD6).
BILD4: Zuglaschen nach unten ziehen BILD5: Aufrasten auf die Hutschiene
