Produktübersicht
Embedded-PC
13
Anschlüsse
Das CPU-Grundmodul ist in verschiedenen Hardware- und Softwareoptionen erhältlich. Die Stromversorgung erfolgt
über das Netzteil, so dass an dieser Stelle nur die Anschlüsse beschrieben werden.

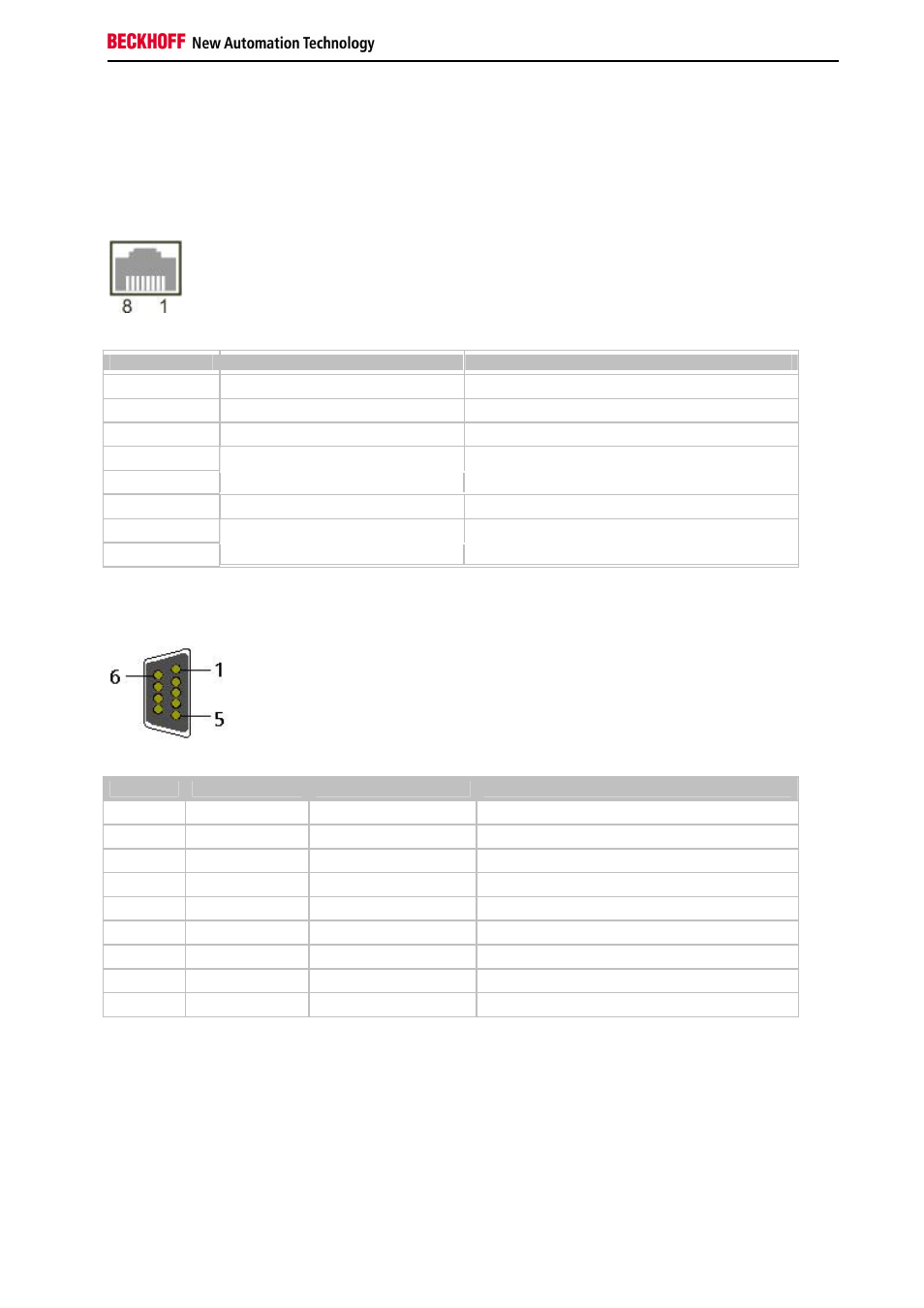

CPU Grundmodul mit Ethernet RJ 45 und COM1 (RS232) Schnittstelle:
RJ 45 Schnittstelle (Buchse):
Belegung der RJ45-Schnittstelle:
PIN
Signal
Beschreibung
1
TD +
Transmit +
2
TD -
Transmit -
3
RD +
Receive +
4
5
connected
nicht benutzt
6
RD -
Receive -
7
8
connected
nicht benutzt
TD & RD werden an den Hubs, oder zwischen zwei PCs getauscht.
COM1 Schnittstelle (Stecker):
Belegung des COM1 Schnittstelle:
PIN
Signal
Typ
Beschreibung
1
DCD
Signal in
Data Carrier Detect
2
RxD
Signal in
Receive Data
3
TxD
Signal out
Transmit Data
4
DTR
Signal out
Data Terminal Ready
5
GND
Ground
Ground
6
DSR
Signal in
Data Set Ready
7
RTS
Signal out
Request to Send
8
CTS
Signal in
Clear to Send
9
RI
Signal in
Ring Indicator
CPU Grundmodul mit DVI/USB Schnittstelle:
Dieses Grundmodul enthält zusätzlich zur Ethernet und COM Schnittstelle eine DVI/ USB Schnittstellen. Die
Pinbelegung des CPU Grundmoduls mit zwei USB und einer DVI-I Schnittstelle ist bei der zugehörigen
Systemschnittstelle CX1000-N001 erklärt.
