Produktübersicht
Embedded-PC 19
Anschlüsse CX1000-N001
Dieses Modul enthält zusätzlich zur Ethernet und RS232 Schnittstelle eine DVI-I und zwei USB Schnittstellen.
DVI-I Schnittstelle
Die DVI-I Schnittstelle überträgt analoge und digitale Daten und eignet sich für den Anschluss an analoge
Grafikkarten mit einem 15-poligen D-Sub Stecker und digitale Grafikkarten mit DVI-D Ausgang. Die Auflösung am
Bildschirm oder Beckhoff Control Panel ist abhängig von einer maximalen Entfernung von 7 m.
Die DVI Schnittstelle führt VGA Signale aus, so dass der Anschluss von CRT-VGA Monitoren an das CX1000
System unter Verwendung eines DVI-to-VGA Adapters ebenfalls möglich ist.
Dieser Adapter ist als Zubehör erhältlich.

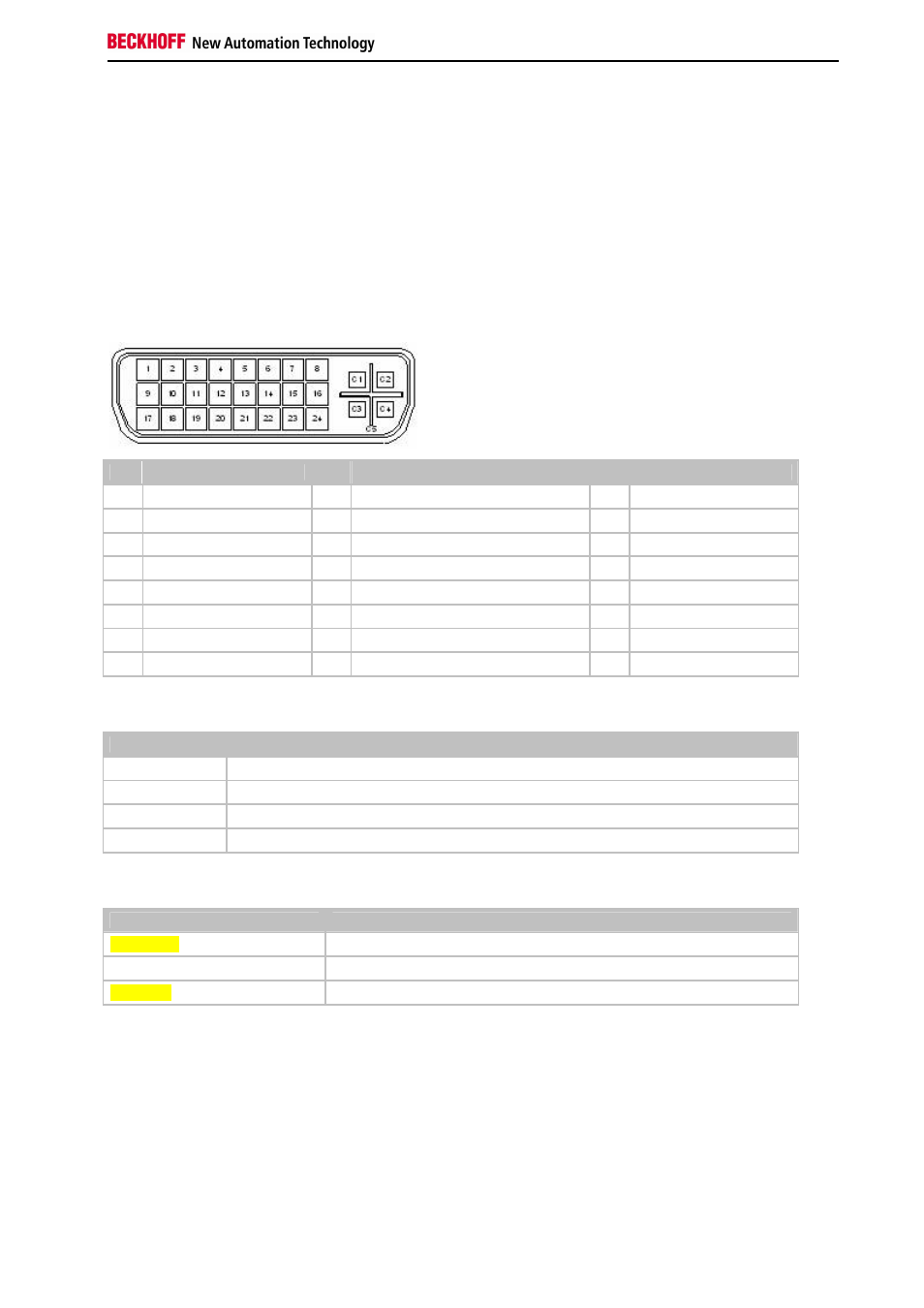

DVI-I Buchse:
Pin Belegung Pin Belegung Pin Belegung
1 TMDS Data 2- 9 TMDS Data 1- 17 TMDS Data 0-
2 TMDS Data 2+ 10 TMDS Data 1+ 18 TMDS Data 0+
3 TMDS Data 2/4 Shield 11 TMDS Data 1/3 Shield 19 TMDS Data 0/5 Shield
4 not connected 12 not connected 20 not connected
5 not connected 13 not connected 21 not connected
6 DDC Clock 14 + 5V Power 22 TMDS Clock Shield
7 DDC Data 15 Ground ( +5V, Analog H/V Sync) 23 TMDS Clock +
8 Analog Vertical Sync 16 Hot Plug Detect 24 TMDA Clock -
Pinbelegung Kreuz
Pin Belegung
C1 Analog Red Video Out
C2 Analog Green Video Out
C3 Analog Blue Video Out
C4 Analog Horizontal Sync
Auflösung am Monitor:
Auflösung in Pixel Entfernung der Schnittstelle vom Monitor
1024 x 768 5 m
800 x 600 6 m
640 x 480 7 m
