Produktübersicht
18 Embedded-PC

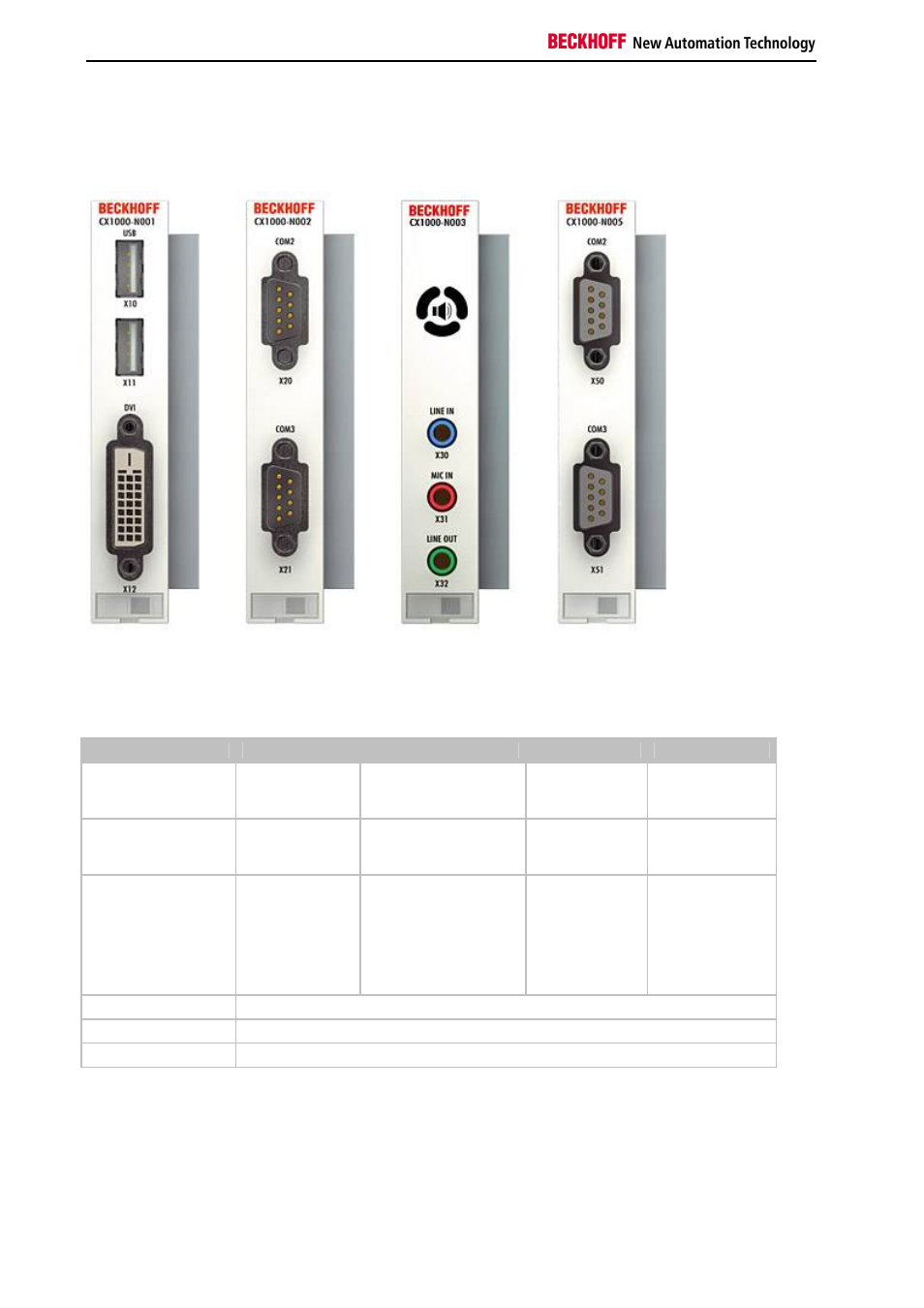

Systemschnittstellen
Technische Daten
Im Gegensatz zu anderen CX-Komponenten, sind die Systemschnittstellen nicht im Feld nachrüstbar oder
erweiterbar. Sie werden in der bestellten Konfiguration ab Werk geliefert und sind vom CPU-Modul nicht trennbar.
Die Systemschnittstellen führen den internen PC104 durch, so dass an sie weitere CX-Komponenten angeschlossen
werden können. Die Spannungsversorgung der Systemschnittstellen-Module wird über den internen PC104-Bus
gewährleistet.
Technische Daten CX1000-N001 CX1000-N002 CX1000-N003 CX1000-N005*
Schnittstellen 1 x DVI +
2 x USB 1.1 1 x COM2 +
1 x COM3 Line IN,
Line Mic IN,
Line OUT 1 x COM2 +
1 x COM3
Anschlussart DVI-I 29-polige
Buchse + 2 USB
ports Typ A 2 x D-Sub Stecker 9-
polig 3,5 mm Buchse
für
Klinkenstecker 2 x D-Sub Buchse
9-polig
Eigenschaften DVI-I
Schnittstelle führt
auch VGA
Signale aus (DVI-
A) max. Baudrate 115
kBaud auf beiden
Schnittstellen COM1:
RXD, TXD, DTR COM2:
RXD, TXD eingebauter PC
Beeper
Line OUT
Ausgang, max.
200 mW,
für Kopfhörer
geeignet max. Baudrate
115 kBaud auf
beiden
Schnittstellen
2 x RS485/422,
opto-isoliert
Spannungsversorgung über Systembus (durch Netzteilmodul CX1100)
Abmessungen 19 mm x 100 mm x 91 mm
Gewicht ca. 80 g
* kann nur statt und nicht gleichzeitig mit CX1000-N002 verwendet werden.
