Produktübersicht
22 Embedded-PC
Anschlüsse CX1000-N003
Diese Systemschnittstelle enthält die Audio Schnittstellen Line In, ein Mic In (Mikrofon Signaleingang) und Line Out
(auch für Kopfhörer), max. 200 mW.
Zusätzlich ist ein PC Beeper eingebaut.
Die Buchsen haben eine Größe von 3,5 mm und sind für Klinkenstecker ausgelegt.

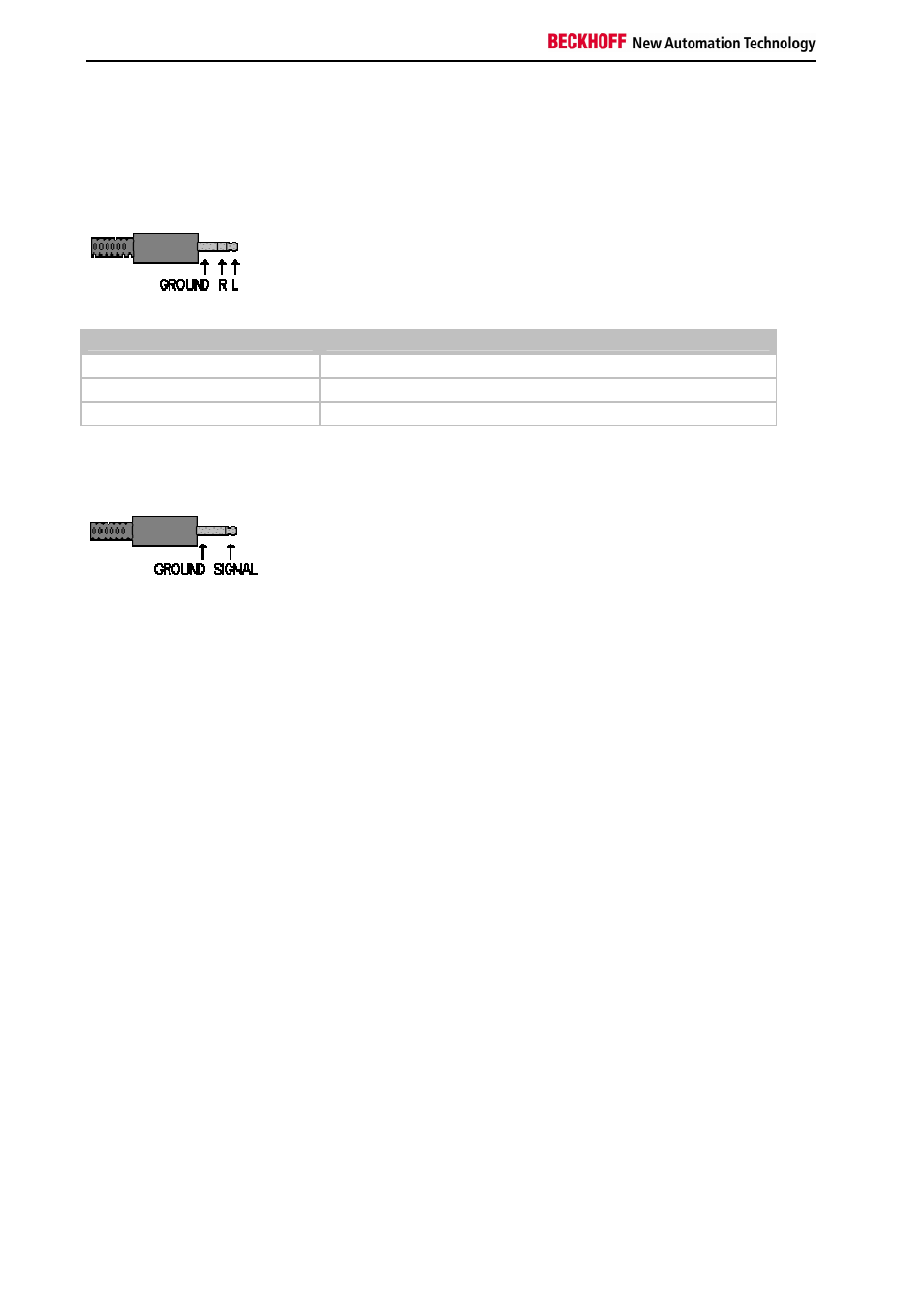

Line In / Line Out Stereo-Klinkenstecker:
Pinbelegung Line In /Line Out:
Signal Beschreibung
L Left Signal
R Right Signal
Gound Ground
Der linke Kanal wird über die Spitze des Klinkensteckers übertragen, der rechte Kanal über den ersten Ring. Die
übrige Hülse dient zur Erdung.
Mic In Mono-Klinkenstecker:
Der einzige vorhandene Kanal wird über die Spitze übertragen, die übrige Hülse dient zur Erdung.
