Fehlerbehandlung und Diagnose
38
Embedded-PC
5. Fehlerbehandlung und Diagnose
CPU-Grundmodul

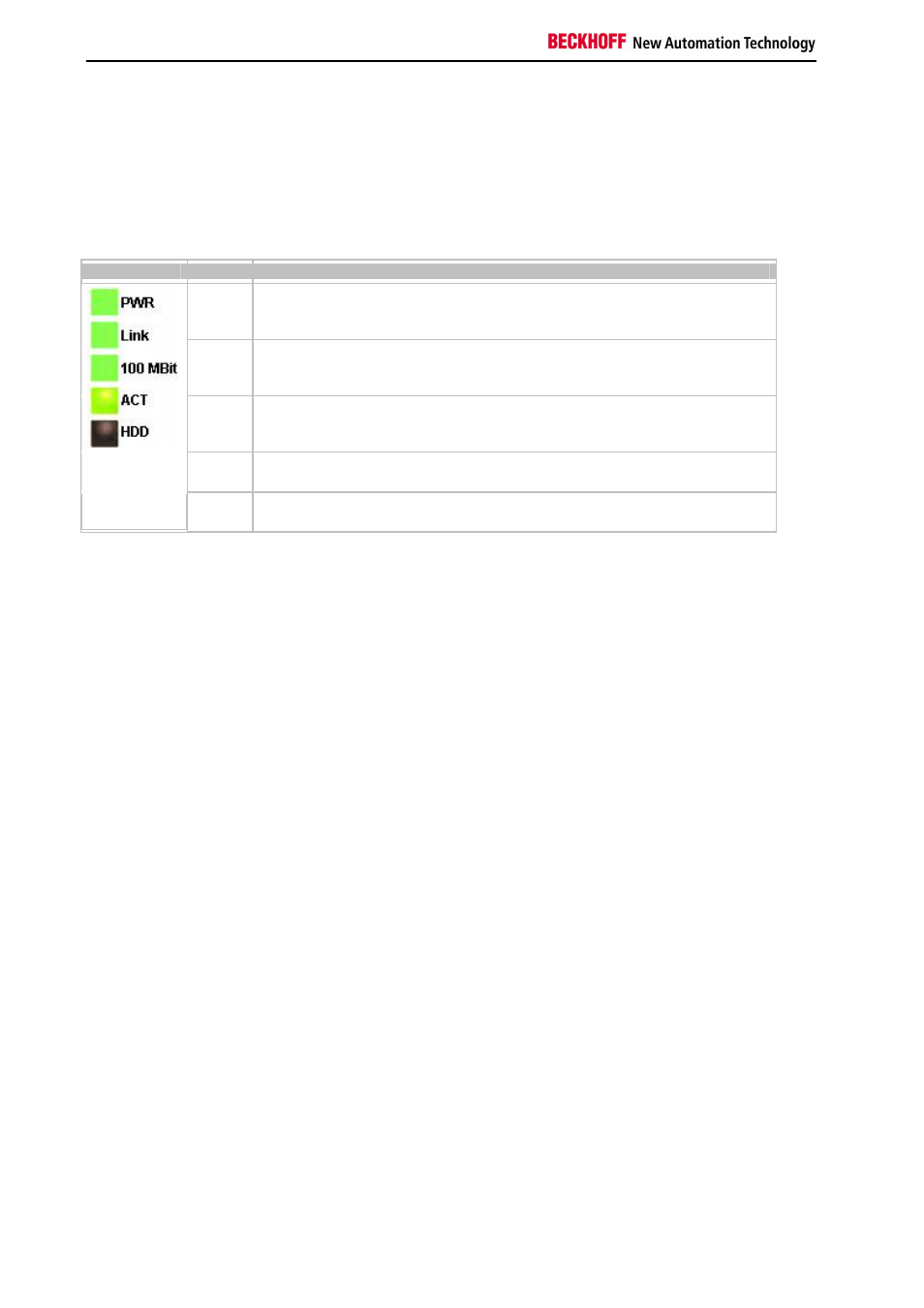

LEDs CPU-Grundmodul
Anzeige
LED
Bedeutung
PWR
Spannungsversorgung
Die Power LED leuchtet bei Anschluss an ein Netzteil mit eingeschalteter
Spannungsversorgung auf.
Link
LAN Link 10 MBit
Diese LED leuchtet, wenn die Netzwerkgeschwindigkeit 10 MBit oder 100 MBit
beträgt (bei Netzwerkverbindung).
100MBit
LAN Link 100 MBit
Diese LED leuchtet, wenn die Netzwerkgeschwindigkeit 100 MBit beträgt (bei
Netzwerkverbindung).
Activity
Transmit /Receive Packets
Diese LED blinkt einmal, wenn Datenpakete im LAN unterwegs sind.
HDD
Read/Write Compact Flash
Zeigt einen Zugriff auf die CF Karte an.
LED Netzwerkgeschwindigkeit
Die LED LINK leuchtet auf, wenn die Netzwerkgeschwindigkeit 10 MBit oder 100 MBit beträgt.
Die 100 MBit LED leuchtet nur dann auf, wenn die Netzwerkgeschwindigkeit 100 MBit beträgt.
