Produktübersicht
Embedded-PC 21
Anschlüsse CX1000-N002
Die Systemschnittstelle CX1000-N002 enthält zwei RS232 Schnittstellen, COM2 und COM3 (9-polige Sub-D
Stiftleiste).
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit.

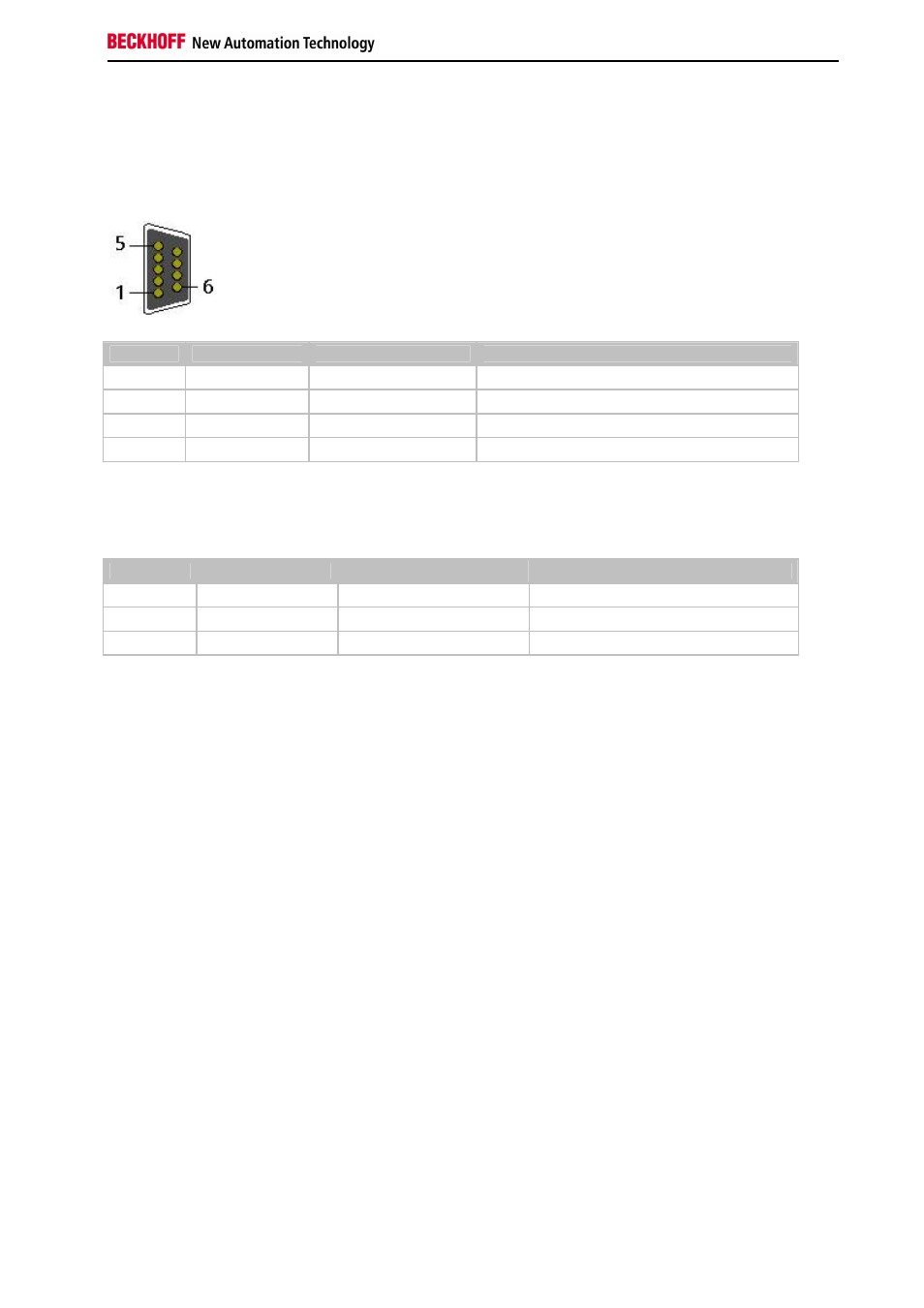

COM Schnittstelle RS232 (Stecker):
Pinbelegung COM2 Schnittstelle:
PIN Signal Typ Beschreibung
2 RxD Signal in Receive Data
3 TxD Signal out Transmit Data
4 DTR Signal out Data Terminal Ready
5 GND Ground Ground
Die nicht aufgeführten Pins sind nicht belegt.
Pinbelegung COM3 Schnittstelle:
PIN Signal Typ Beschreibung
2 RxD Signal in Receive Data
3 TxD Signal out Transmit Data
5 GND Ground Ground
Die nicht aufgeführten Pins sind nicht belegt.
