Produktübersicht
Embedded-PC 27

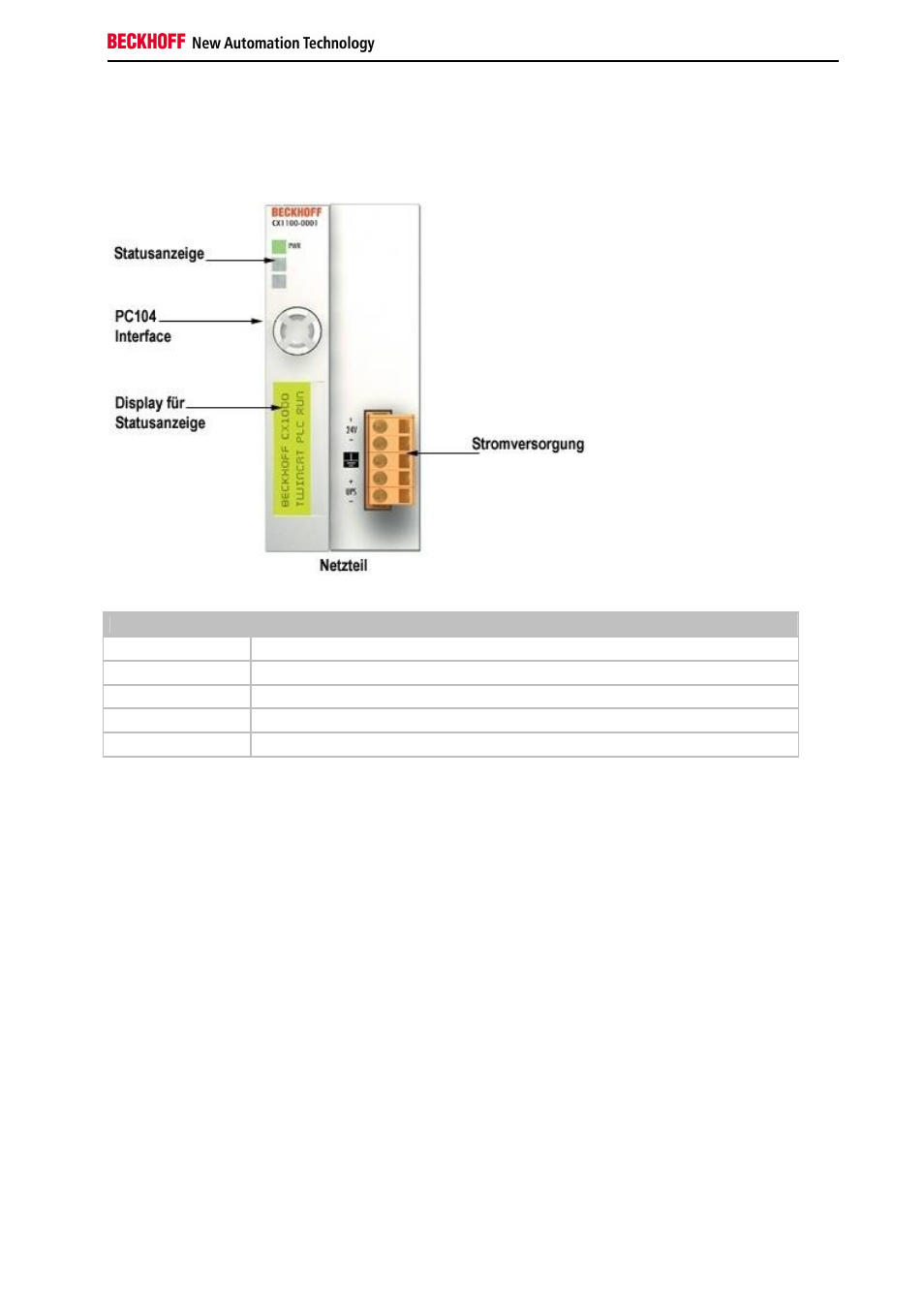

Anschlüsse CX1100-0001
Dieses Netzteil besitzt keine E/A-Schnittstelle, die Stromversorgung erfolgt daher über den 5-poligen Open Pluggable
Connector. Das Netzteil versorgt über den PC104-Bus alle weiteren Systemkomponenten mit einer Spannung von 24
V DC ( -15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
.
Ein integriertes NOVRAM erlaubt die spannungsausfallsichere Speicherung von Prozessdaten.
Pinbelegung Open Style Connector:
Pin Belegung
1 +24 V DC
2 0 V DC
3 GROUND
4 +UPS (+ 24 V DC)
5 -UPS (0 V DC)
LED:
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchtet die LED Power
(PWR) grün auf, bei Kurzschluss rot.
