Einbau und Verdrahtung
34
Embedded-PC

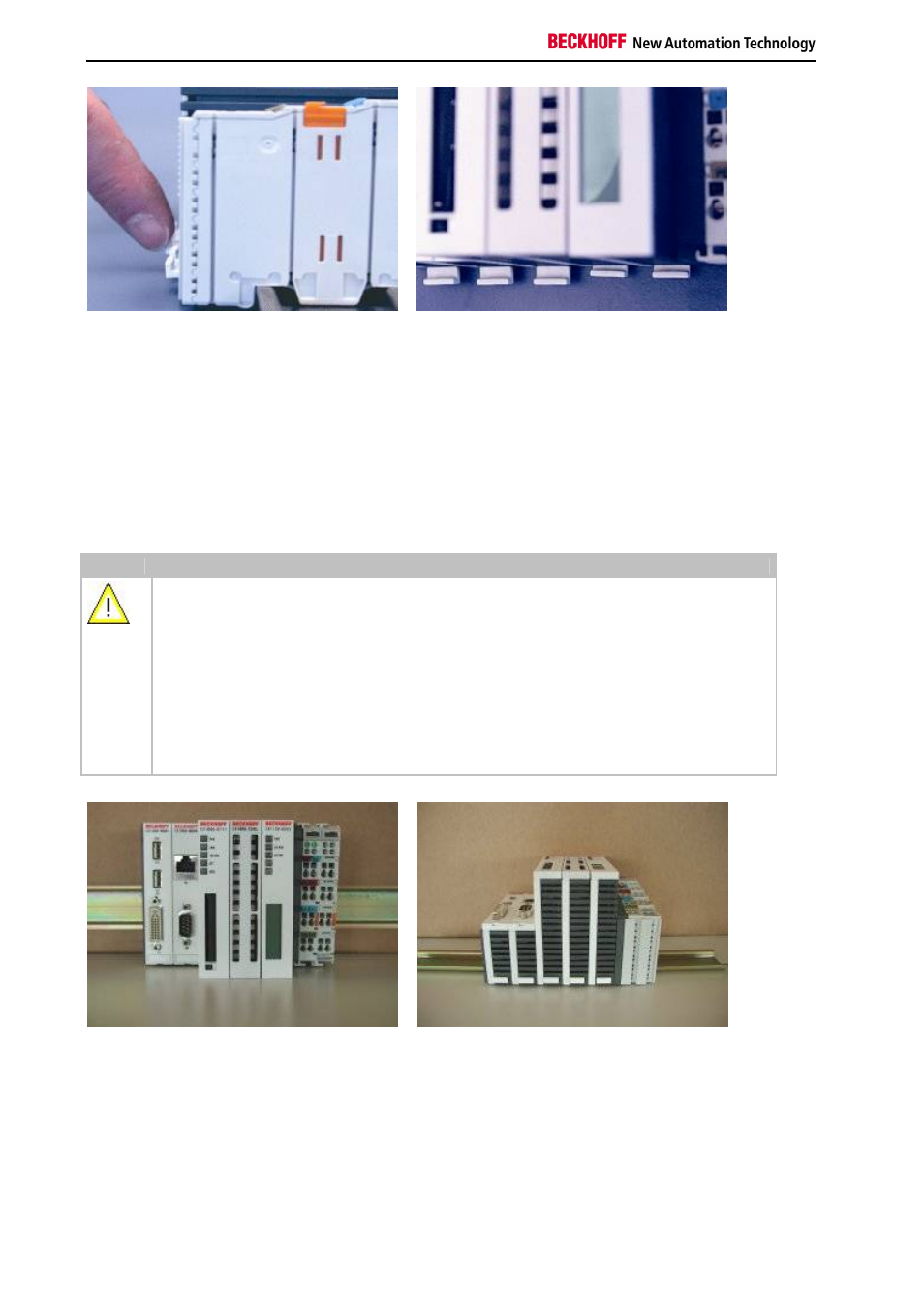

BILD6: Zuglaschen in Ausgangsstellung bringen
BILD7: Zuglaschen aus- und wieder eingerastet
Hinweis:
Die einzelnen Gehäuse können durch einen Verriegelungsmechanismus nicht mehr abgezogen werden. Ausführliche
Informationen zur Demontage der CX1000-Konfiguration von der Hutschiene finden Sie auf der Seite Abbau und
Entsorgung.
Durch die Absenkung der Frontflächen, welche die Interfaces enthalten, ist der Einbau in einem Standard
Klemmenkasten von 120 mm Höhe problemlos möglich.
Einbaulage:
Achtung
Das auf eine Hutschiene montierte CPU Modul darf nur bis Umgebungstemperaturen von 55°C
betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch die
Lüftungsöffnungen in vertikaler Richtung möglich ist. Die Bilder zeigen die erlaubten ( BILD8 &
BILD9) sowie eine verbotene Einbaulage (BILD10).
Mindestabstand einhalten!
Beim Einbau ist ein Freiraum von jeweils 30 Millimetern oberhalb und unterhalb einer CX1000
Gerätekombination erforderlich, um eine ausreichende Belüftung des CPU Grundmoduls und des
Netzteils zu erreichen.
BILD8: Zulässige Einbaulage
BILD9: Zulässige Einbaulage
