Compact Flash Einschub
Auf der Frontseite des CPU-Grundmoduls befindet sich ein Compact Flash Einschub. Hierdurch ergibt sich die
Möglichkeit das Speichermedium auszutauschen. Dies ist nur in ausgeschaltetem Zustand möglich, andernfalls
kann die Entnahme zum Absturz des Systems führen. Zu Wartungsarbeiten kann die Compact-Flash-Karte aus dem
Grundmodul entnommen werden. Auch die Erweiterung des Systems auf einen größeren Speicher (nur
Betriebssystem und Programmspeicher) ist auf diese Weise möglich. Die Compact-Flash-Karten (CF-Karten) sind als
Zubehör in verschiedenen Speichergrößen erhältlich.
Die Betätigung der Auswurfmechanik mit einem Schraubendreher unterhalb des Einschubs bewirkt den Auswurf der
Karte um ca. 4 mm (BILD1), so dass sie mit den Fingern herausgezogen werden kann (BILD2). Beim Einschub der
Karte (BILD3) rastet die Auswurfmechanik wieder ein. Die Karte sitzt richtig, wenn sie sich ca.1 mm tiefer als die
Frontseite des Gerätegehäuses befindet.

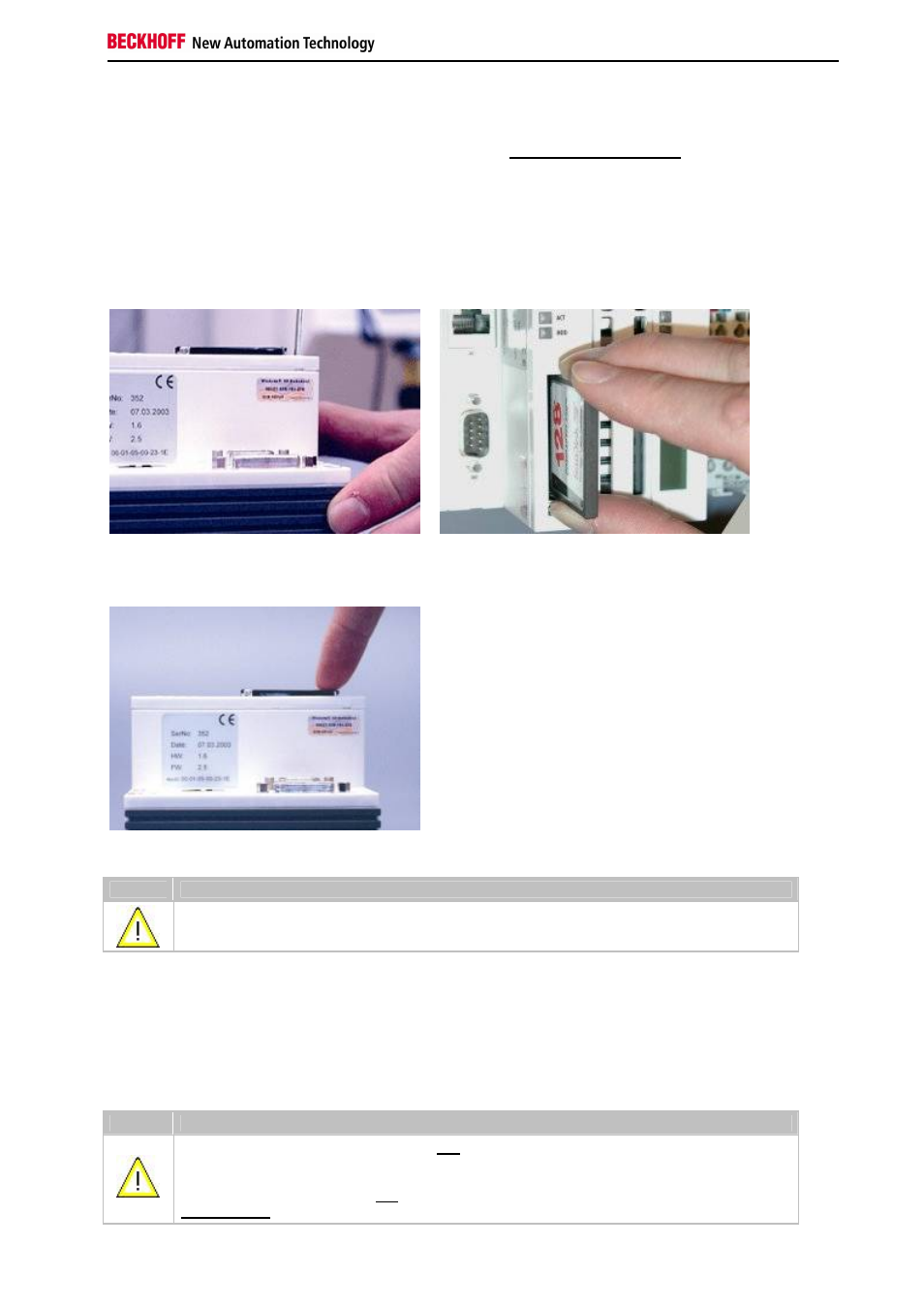

Abbildung 1 Auswurf der CF Karte Abbildung 2 Herausziehen der CF Karte
Abbildung 3 Einschub der CF Karte
Achtung
Bei dem Compact-Flash-Einschub handelt es sich um ein Speicherinterface, nicht um einen CF
Einschub des Typs I/O.
Compact-Flash-Karte
Bei der Compact-Fash-Karte (CF-Karte) handelt es sich um einen nicht volatilen Speicher.
Daten, die Spannungsausfallsicher gespeichert werden sollen, müssen auf der CF-Karte gespeichert werden. Die
CF-Karte arbeitet wie eine Harddisk.
Achtung
Es wird ausdrücklich darauf hingewiesen nur CF-Karten zu verwenden, die von der Beckhoff
Automation GmbH geliefert werden. Es handelt sich um industrietaugliche CF-Karten mit einer
erhöhten Anzahl an Schreib-/ Lesezyklen und einem erweiterten Temperaturbereich ( +85°C).
Ein einwandfreier Betrieb kann nur mit CF-Karten von der Beckhoff Automation GmbH
gewährleistet werden!
