Produktübersicht
Embedded-PC
23
Anschlüsse CX1000-N005
Die Systemschnittstelle CX1000-N005 enthält zwei RS422, RS485 Schnittstellen, COM2 und COM3 (9-polige Sub-D
Stiftleiste).
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit.

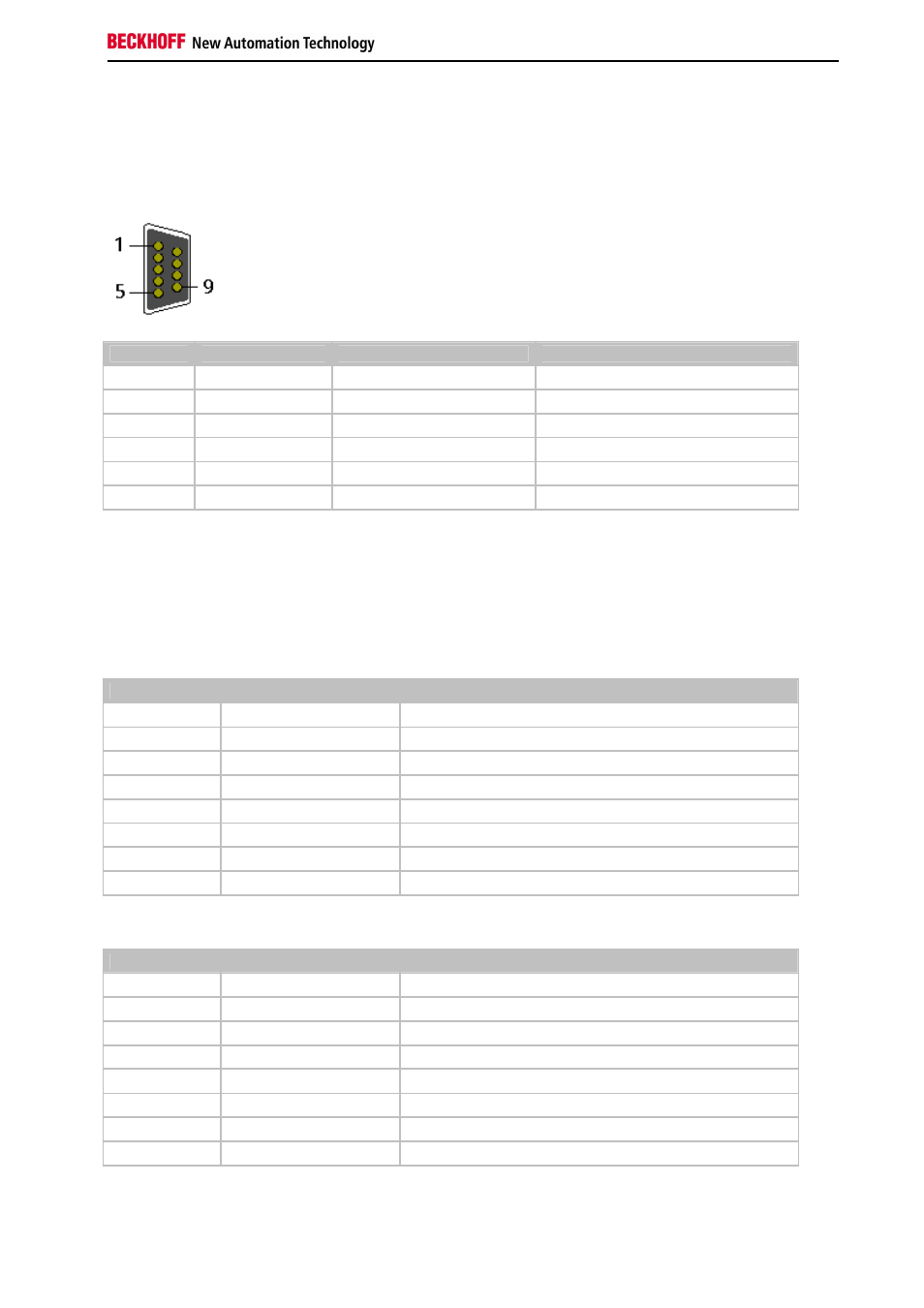

COM Schnittstelle (Buchse):
Pinbelegung COM Schnittstelle:
PIN
Signal
Typ
Beschreibung
2
TxD+
Data-Out +
Transmit 422
3
RxD+
Data-In +
Receive 422
5
GND
Ground
Ground
6
VCC
VCC
+5V
7
TxD-
Data-Out -
Transmit 422
8
RxD-
Data-In -
Receive 422
Für RS 485 muss Pin 2 und 3 ( Data +) sowie Pin7 und 8 (Data -) verbunden werden.
Die nicht aufgeführten Pins sind nicht belegt.
Einstellung DIP-Switches RS485:
RS485 without Echo, End-Point ( Terminated) DEFAULT EINSTELLUNG
DIP
Status
Funktion
1
off
Echo on
2
on
Echo off
3
on
Auto send on
4
off
Always send on
5
on
Auto receive on
6
off
Always receive on
7
on
Term on
8
on
Term on
RS485 with Echo, End-Point ( Terminated)
DIP
Status
Funktion
1
on
Echo on
2
off
Echo off
3
on
Auto send on
4
off
Always send on
5
off
Auto receive on
6
on
Always receive on
7
on
Term on
8
on
Term on
