Außerbetriebnahme
Embedded-PC
45
6. Außerbetriebnahme
Abbau und Entsorgung
Der Abbau einer CX1000/CX1020-Hardwarekonfiguration
erfolgt in 2 Schritten:
1. Demontage von der Hutschiene:
Die weißen Zuglaschen auf der Unterseite aller Module müssen nach unten gezogen werden (BILD1). Dieses kann
mittels eines Schlitzschraubendrehers und einer leichten Drehung geschehen. Der Verriegelungsmechanismus, der
für die Festigkeit auf der Hutschiene sorgt, öffnet sich (dieser Vorgang ist nicht sichtbar).
Bei Konfigurationen, die ein Netzteil mit E/A-Schnittstellen besitzen, muss zunächst die erste Klemme von der
Hutschiene abgelöst werden (BILD2), um die CX1000/CX1020-Konfiguration von der E/A-Hardware zu trennen und
somit das Modul von der Hutschiene entfernen zu können (BILD3).

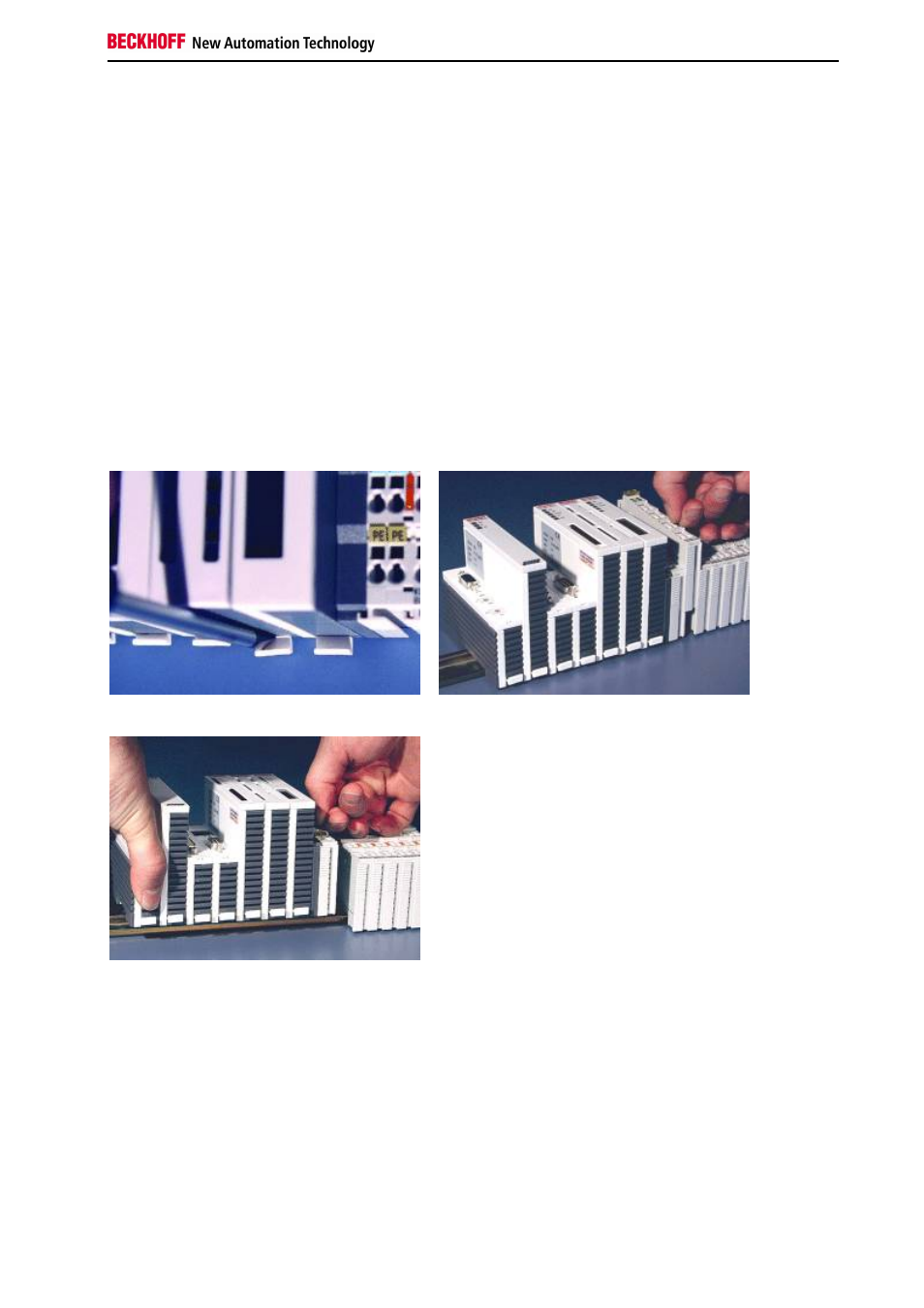

BILD1: Zuglaschen nach unten
BILD2: Lösen der E/A-Klemme von der Hutschiene
BILD3: Trennung des Moduls von der Hutschiene
2. Trennung der einzelnen Module:
Vor der Trennung der einzelnen Module untereinander muss der gesamte CX1000/CX1020-Hardwareblock zunächst
von der Hutschiene abmontiert werden wie in Schritt 1 beschrieben. Die einzelnen Module lassen sich dann durch
den rückseitig angebrachten Trennungsmechanismus voneinander separieren, wie in Bild 4 gezeigt. Dazu wird ein
Schlitzschraubendreher der Größe 1,0 x 5,5 x 150 mm in den Verriegelungsmechanismus einführt und mit einer etwa
90 Grad Drehung der Schieber betätigt. Der rückseitige Verriegelungsmechanismus bewirkt eine ca. 2-3mm breite
Trennung der mechanischen Einrastung der Module und drückt diese auseinander, so dass die Stecker des PC 104
Interface anschließend vorsichtig auseinander gezogen werden können (BILD5). Module, die nicht voneinander
getrennt werden können, haben keinen Schieberschlitz sondern lediglich einen Markierungspunkt (mit oder ohne
roten Versieglungslack). Eine Krafteinwirkung an diesen Elementen führt zur Zerstörung.
