2.8 CFast­Einschub
Auf der Frontseite befindet sich ein CFast­Einschub. Hierdurch ergibt sich die Möglichkeit das
Speichermedium auszutauschen. Dies ist bei dem Einschub im Grundmodul nur in ausgeschaltetem
Zustand möglich, andernfalls kann die Entnahme zum Absturz des Systems führen. Zu Wartungsarbeiten
kann die CFast­Karte aus dem Modul entnommen werden. Auch die Erweiterung des Systems auf einen
größeren Speicher (nur Betriebssystem und Programmspeicher) ist auf diese Weise möglich. Die CFast­
Karten sind als Zubehör in verschiedenen Speichergrößen erhältlich.

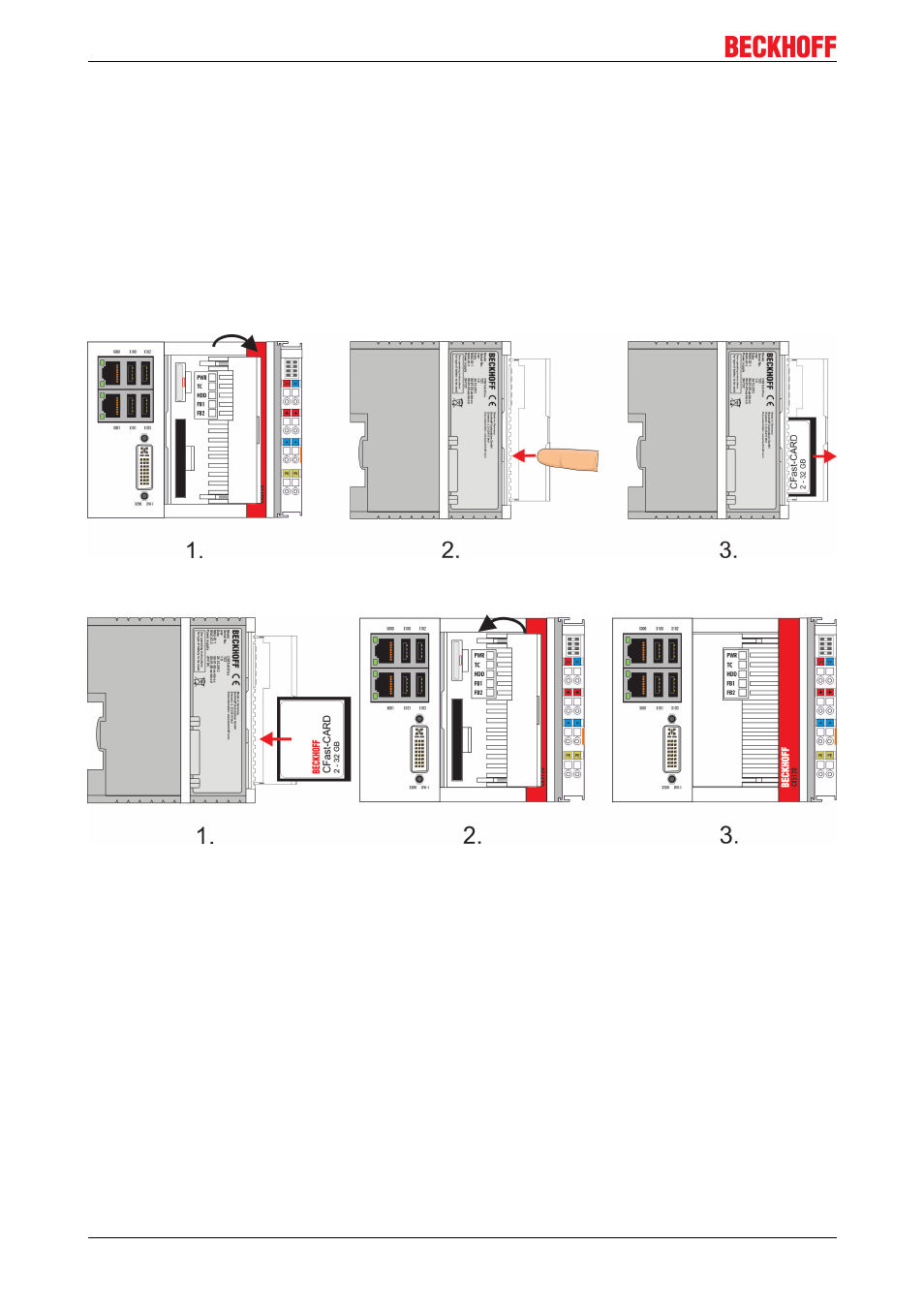

Die folgende Bildserie zeigt die Handhabung der CFast­Karten. Zuerst muss die Frontklappe geöffnet
werden. Dann liegt der CFast­Karten­Einschub frei. Die Betätigung der Auswurfmechanik folgt dem Push­
Push­Prinzips: Durch das Drücken auf die CFast­Karte wird die Karte um ca. 4 mm aus dem Gehäuse
gehoben, so dass sie mit den Fingern herausgezogen werden kann.
Beim Einschub der Karte rastet die Auswurfmechanik wieder ein. Die Karte sitzt richtig, wenn sie sich ca.1
mm tiefer als die Frontseite des Gerätegehäuses befindet.
Nach dem Schließen der Klappe ist das Gerät wieder betriebsbereit.
