Außerbetriebnahme
7
Außerbetriebnahme
7.1
Demontage und Entsorgung
Der Abbau einer CX51x0Hardwarekonfiguration erfolgt in 2 Schritten:
1. Abschalten und Entfernen der Stromversorgung
Bevor der Abbau eines CX51x0Systems erfolgen kann, muss das System abgeschaltet sein und die
Stromversorgung entfernt werden.
2. Demontage von der Hutschiene:
Vor der Trennung der einzelnen Module muss der gesamte CX51x0Hardwareblock zunächst von der
Hutschiene abmontiert werden. Dazu geht man folgendermaßen vor:
2.1. Lösen und Entfernen der ersten Klemme neben der Stromversorgung auf der
Hutschiene
Zuerst entfernt man alle eventuell vorhandene Verkabelung der Stromversorgung und der ersten Klemme
auf der Hutschiene neben der Stromversorgung. Soll die Verkabelung später mit einem anderen System
wieder hergestellt werden, so empfiehlt es sich die Beschaltung zu notieren. Dann zieht man an der

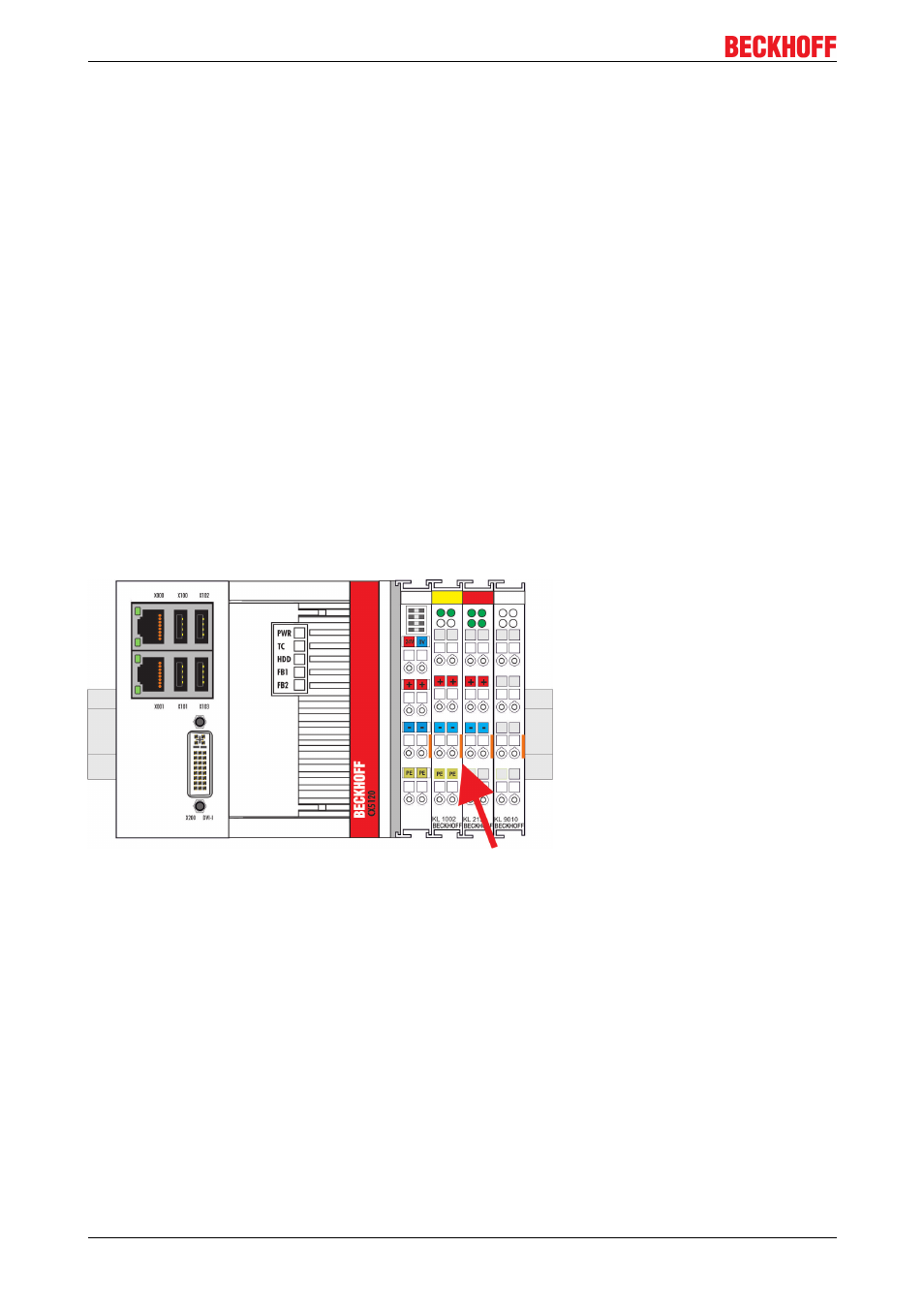

orangefarbenen Klemmenentriegelung (siehe Pfeil), löst damit die Klemme und zieht sie nach vorne heraus.
2.2. Entriegeln des CX51x0Systems
Um den CX51x0Block zu lösen, müssen die oberen und unteren Riegellaschen (je 5 oben und unten bei
CX5120, je 6 oben und unten bei CX5130 und CX5140) angehoben werden. Ein vernehmbares Klicken zeigt
an, dass der Riegel gelöst wurde.
