4.4
Spannungsversorgung
Dieses Netzteil ist mit einer E/ASchnittstelle ausgestattet, die den Anschluss der BeckhoffBusklemmen
ermöglicht. Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung „24V" und
„0" V.
Die Versorgungsspannung versorgt das CXSystem und über den internen Bus und die Busklemmen mit
einer Spannung von 24 V DC (15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
. Da der
interne Bus in den Klemmen (K und EBus) nur Daten weiterleitet, ist für die Busklemmen eine weitere
Spannungsversorgung notwendig. Dies erfolgt über die Powerkontakte, die keine Verbindung zur
Spannungsversorgung besitzen.

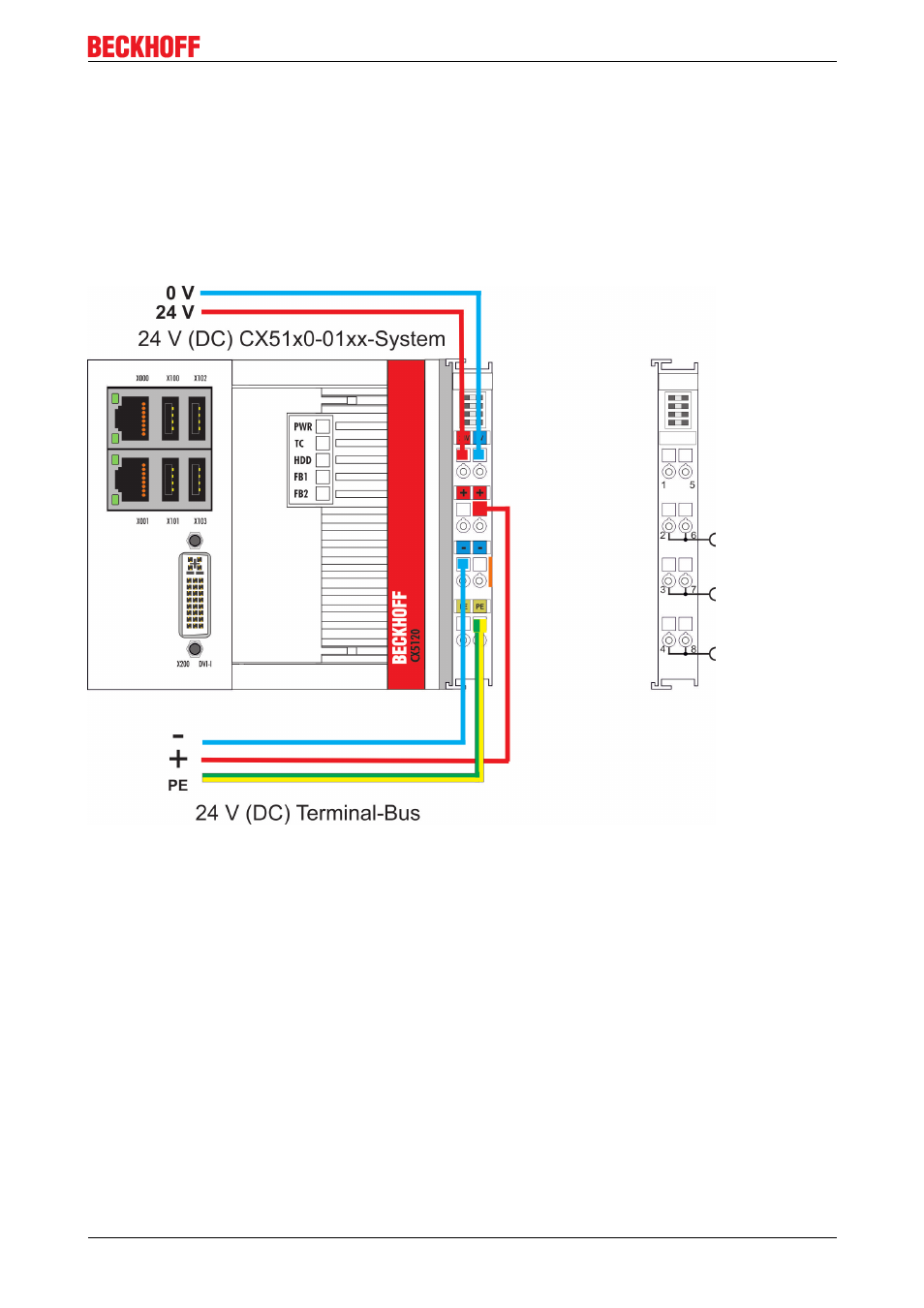

Anforderungen an das 24 VNetzteil
Um in allen Fällen den Betrieb der CPU (CX51x0Modul) und des Klemmenstrangs zu gewährleisten, muss
das Netzteil 4 A bei 24 V liefern.
CX51x0
33
Version 1.0
