Seite 84
Fehlerbehandlung und Diagnose
6.1.3

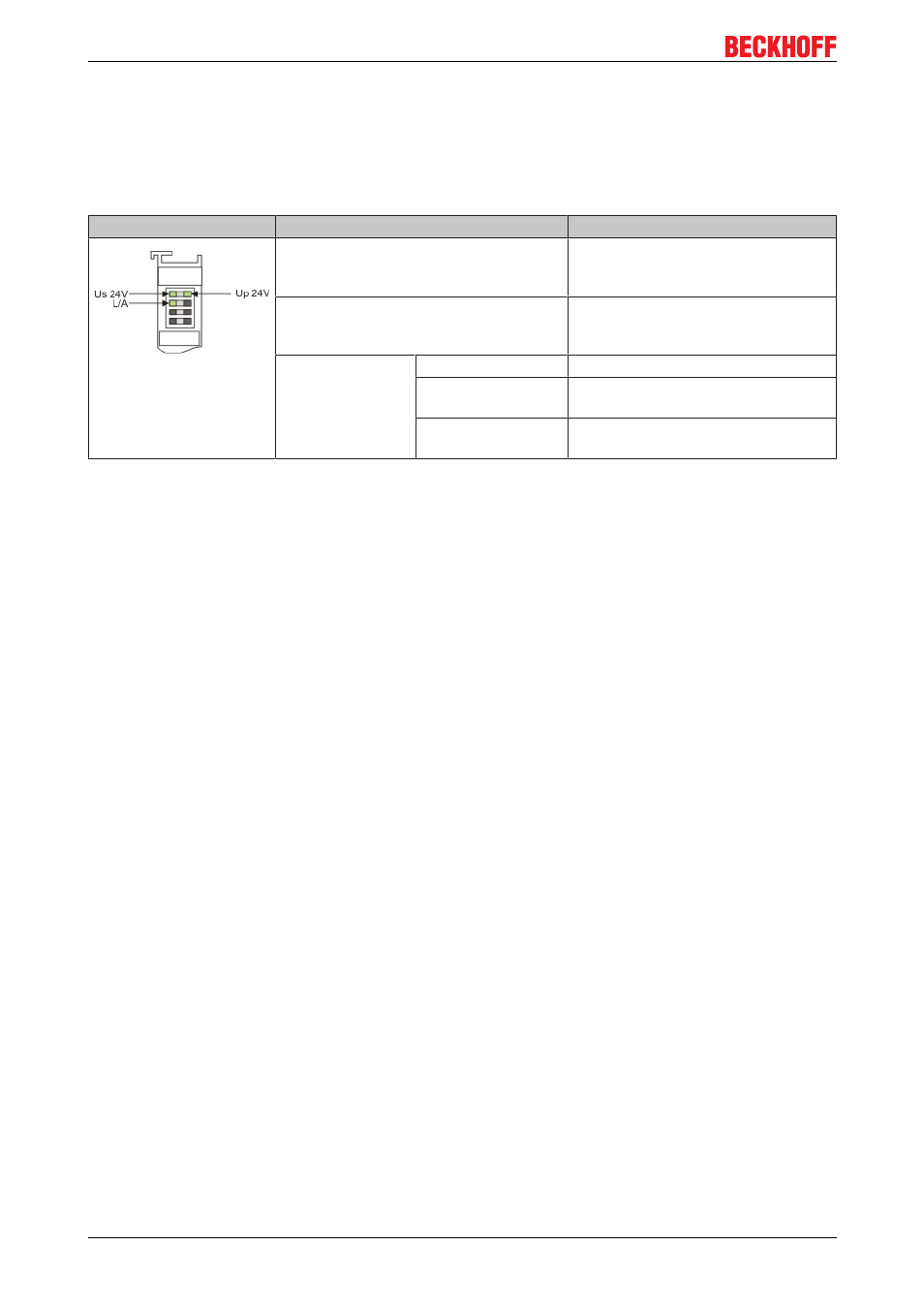

LEDs des EBusNetzteils
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED „I/O ERR" signalisiert. Das Blinken der LED "I/
O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der
Fehlercode ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung.
Anzeige
LED
Bedeutung
Us 24 V
Spannungsversorgung für CPU
Modul. Die LED leuchtet grün bei
korrekter Spannungsversorgung.
Up 24 V
Spannungsversorgung für
Klemmenbus. Die LED leuchtet grün
bei korrekter Spannungsversorgung.
L / A
aus
EBus nicht angeschlossen
an
EBus angeschlossen / Kein
Datenverkehr
blinkt
EBus angeschlossen / Datenverkehr
auf dem EBus.
CX51x0
84
Version 1.0
